4 - Erste Schritte
4.4 Status der Messanzeige
Folgende Symbole können in der Messanzeige erscheinen:
Modus
enn der Ausgang eingeschaltet ist, wird der Modus angezeigt: CV (Konstantspannung), CC
W
(Konstantstrom) oder CP (Konstantleistung), je nach eingestellten Grenzwerten und
Lastbedingungen. Das Display zeigt die aktuelle Ausgangsspannung und den Strom an den
Anschlüssen an.
CV
Konstante Spannung: Das Netzgerät regelt auf die eingestellte Spannung, wenn der Strom und
die Leistung kleiner sind als Iset bzw. Plim.
CC
Konstanter Strom: Die Stromversorgung regelt auf den eingestellten Strom, wenn die
Spannung und die Leistung kleiner sind als Vset bzw. Plim.
CP
Konstante Leistung: Die Stromversorgung wird auf die eingestellte Leistung geregelt, sofern
die Spannung und der Strom kleiner als Vset bzw. Iset sind.

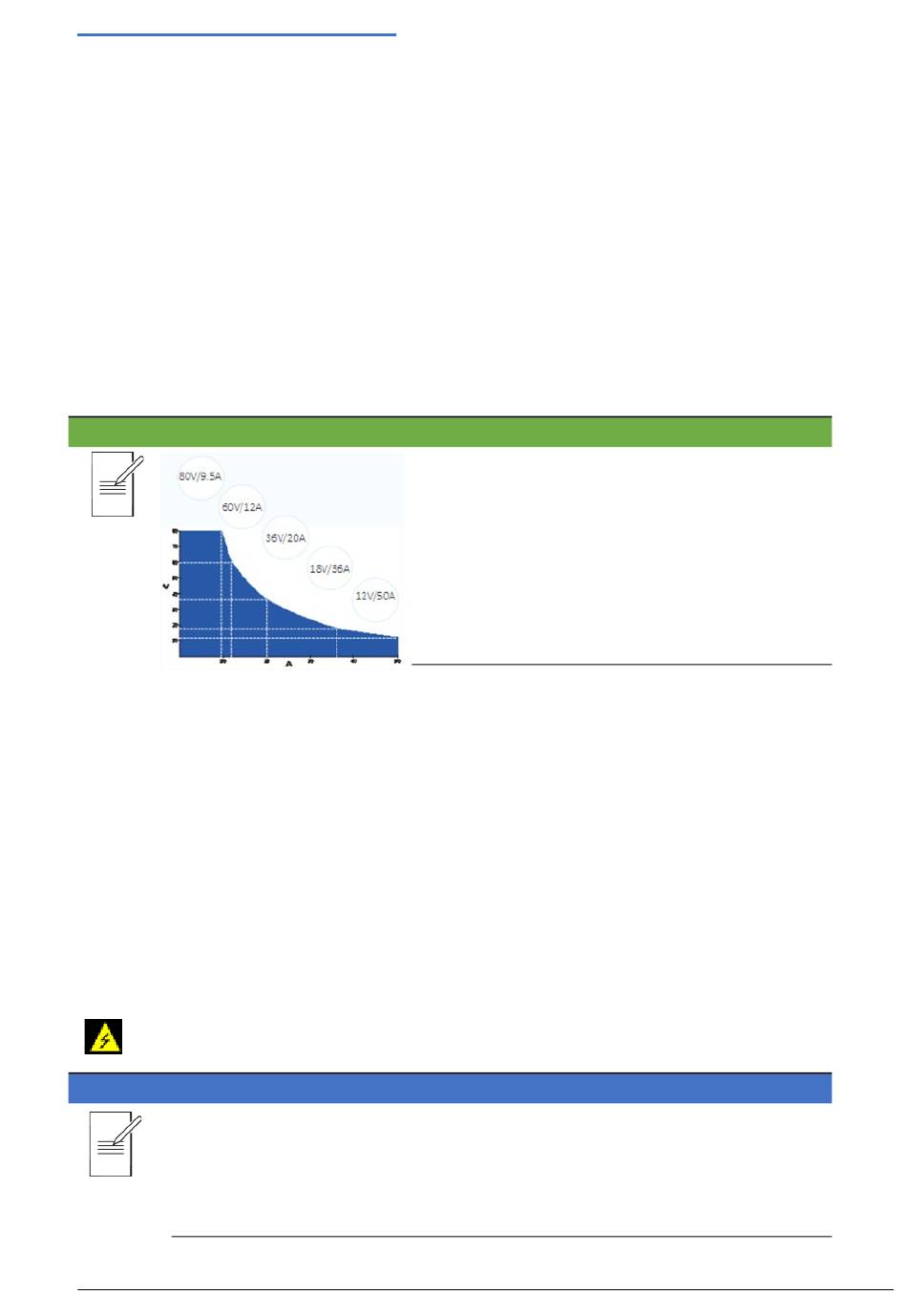

Mit PowerFlex+ können Sie Spannungen und Ströme einstellen, die eine Leistung erzeugen,
die größer ist als die Leistungskurve – in diesem Fall ist der aktive Modus von der Last
abhängig.
BEISPIEL
Schutz
Die OVP- oder OCP-Schaltkreise lösen aus, wenn eine übermäßige Spannung oder ein
übermäßiger Strom versehentlich über die Frontplatte (über eine Fernsteuerschnittstelle)
eingestellt wird oder das Ergebnis eines Fehlers im Steuerschaltkreis des Geräts selbst ist. OVP
wird ebenfalls ausgelöst, falls eine Überspannung von einer externen Quelle zwischen den
Klemmen angelegt wird. Bei Auslösung des Ausgangs liegt die externe Spannung jedoch
weiterhin an, und der Benutzer muss die Spannungsquelle entfernen, um mögliche
Beschädigungen zu vermeiden.
Überspannungsschutzauslösung – Übersteigt die Ausgangsspannung den eingestellten OVP-
OVP
Wert, schaltet sich der Ausgang sofort ab (generell innerhalb von 100 µs) und verhindert somit
eine Beschädigung der angeschlossenen Testschaltung.
OCP
Überstromschutzauslösung – Übersteigt der Ausgangsstrom den eingestellten OCP-Wert,
schaltet sich der Ausgang ab (generell innerhalb von 100 ms) und verhindert somit eine
Beschädigung der angeschlossenen Testschaltung.
Hochspannungsmodus aktiv – Das Gerät ist auf den 80-V-Bereich eingestellt und kann
potenziell gefährliche Spannungen erzeugen.
HINWEIS
Es ist möglich, OVP oder OCP unterhalb der Werte für Vset oder Iset einzustellen. Dies
führt oft dazu, dass das Netzgerät den Ausgang unerwartet abschaltet, kann aber auch
verwendet werden, um den Ausgang abzuschalten, wenn sich die Last ändert und Sie
nicht wollen, dass die Spannung oder der Strom rückregeln.
11
Einstellung des Geräts auf:
Vset 36 V, Iset 36 A & Plim 750 W.
Anmerkung: 36 V x 36 A = 1296 W; dies ist größer als
Max
2Ω-Last: Anzeige; 36 V, 18 A und 648 W: CV Modus
0,5 Ω Last: Anzeige; 18 V, 36 A und 648 W: CC Modus
1 Ω Last: Anzeige; ≈27 V, ≈26 A und 720 W: CP Modus
