Inhaltszusammenfassung für Aim-TTI MX180T

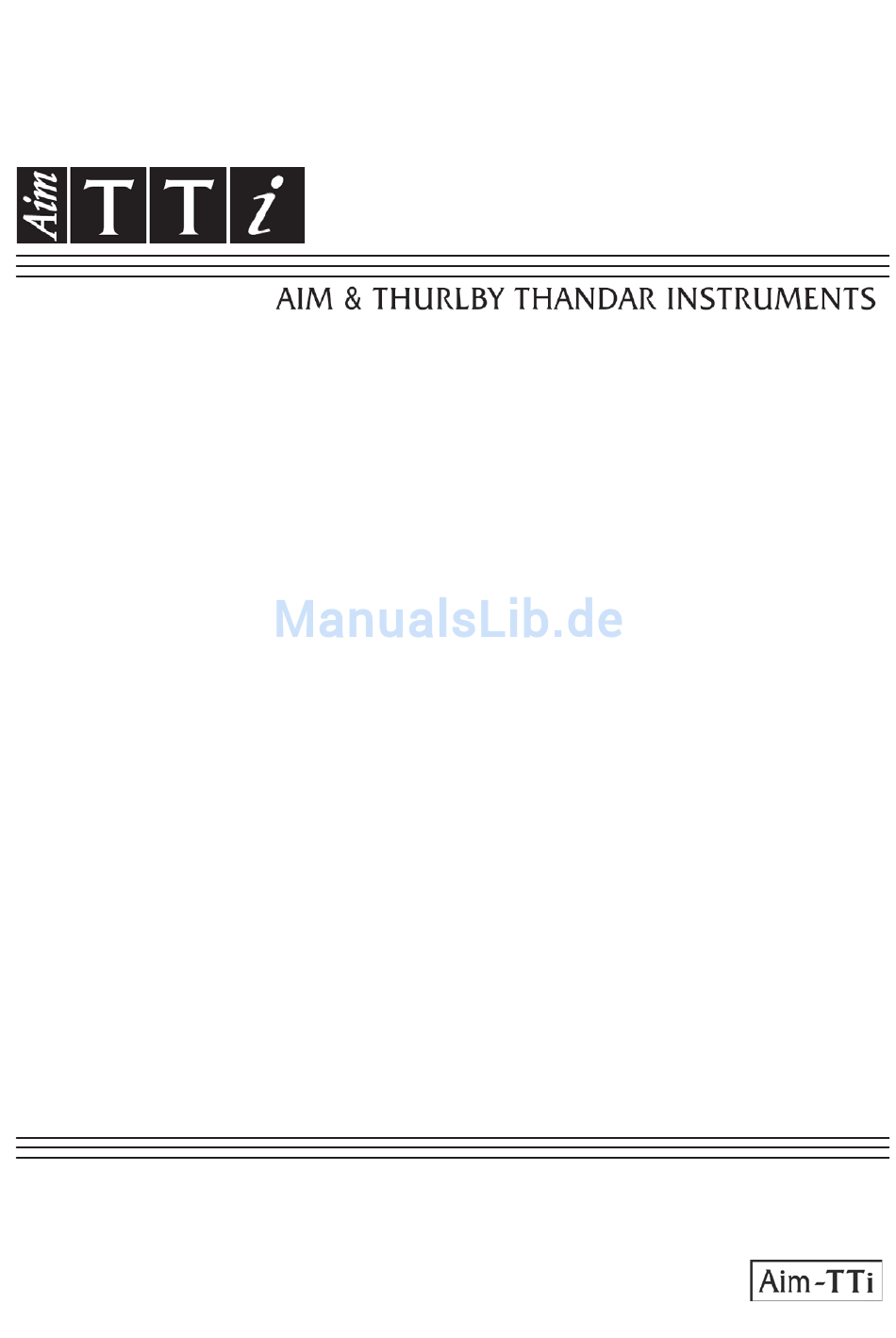

- Seite 1 MX180T & MX180TP Triple Output Multi-Range DC Power Supply BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT Produktbeschreibung ....................4 Sicherheit ........................5 Installation ........................6 Netzbetriebsspannung ..................6 Netzkabel ......................6 Montage ........................6 Belüftung .......................6 Anschlüsse ........................7 Anschlüsse auf der Gerätevorderseite ..............7 Anschlüsse auf der Geräterückseite (MX180TP) ..........7 Klemmenspannungen und Sicherheit ..............7 Schutz des Ausgangs ....................8 Erste Inbetriebnahme ....................9 Stromversorgung Ein/Aus ..................9 DC-Ausgang Ein/Aus ....................9 Display und Softkey-Steuerung ................. - Seite 3 Ändern der Systemeinstellungen ................21 10.1 Status beim Einschalten ................... 21 10.2 Warnton (Beep) ......................21 10.3 Drehgeber ........................ 21 Hinweise zum Betrieb ....................22 11.1 Fernfühlerfunktion ....................22 11.2 Momentanstrom ....................22 11.3 Ausgang Ein/Aus und Reaktionszeit ..............22 11.4 OVP und OCP .....................
-
Seite 4: Verwendung Dieses Handbuchs
Verwendung dieses Handbuchs Dieses Handbuch enthält Querverweise, die wie folgt dargestellt werden: Siehe Abschnitt X.X. Innerhalb einer PDF-Datei ist die schattierte Ziffer ein Hyperlink zu der jeweiligen Abschnitt- Nummer, die es dem Benutzer ermöglicht, schnell zum genannten Abschnitt und dann direkt wieder zum ursprünglichen Abschnitt zu springen. -
Seite 5: Produktbeschreibung

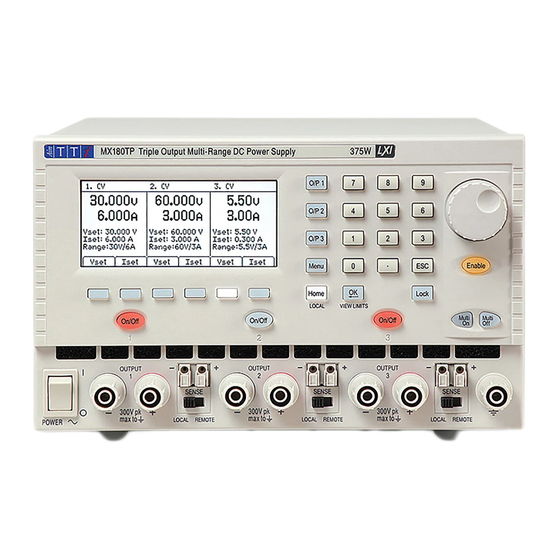

Produktbeschreibung Das MX180T ist ein Labornetzgerät mit drei leistungsstarken Ausgängen und bietet außergewöhnliche Vielseitigkeit bei einer Gesamtleistungsfähigkeit von mehr als 375 Watt. Die beiden Hauptausgänge liefern 0 bis 30 Volt mit 0 bis 6 Ampere, sind jedoch umschaltbar auf 15V/10A oder 60V/3A. -
Seite 6: Sicherheit
Sicherheit Diese Stromversorgung wurde nach der Sicherheitsklasse (Schutzart) I der IEC-Klassifikation und gemäß den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für Elektrische Mess-, Steuer-, Regel- und Laboranlagen) entwickelt. Es handelt sich um ein Gerät der Installationskategorie II, das für den Betrieb mit einer normalen einphasigen Versorgung vorgesehen ist. -
Seite 7: Installation
Installation 3.1 Netzbetriebsspannung Dieses Gerät hat einen universellen Eingangsbereich und kann ohne weitere Anpassungen mit einer Nennspannung von 115 V oder 230 V betrieben werden. Prüfen Sie, ob Ihre lokale Spannungsversorgung den in den technischen Daten angegebenen AC-Eingangswerten entspricht, siehe Abschnitt 15. 3.2 Netzkabel Schließen Sie das Gerät mit dem mitgelieferten Netzkabel an die Wechselspannungsversorgung an. -
Seite 8: Anschlüsse
Schutzleiter verbunden. 4.2 Anschlüsse auf der Geräterückseite (MX180TP) Das MX180T besitzt lediglich eine Netzanschlussbuchse auf der Rückseite. Das Modell MX180TP besitzt dagegen zusätzliche Ausgangs- und Sense-Anschlüsse auf der Rückseite und bietet volle Fernsteuerungsmöglichkeiten über die USB-, RS232-, GPIB- und LAN- Schnittstellen. -
Seite 9: Schutz Des Ausgangs
4.4 Schutz des Ausgangs Jeder Ausgang ist gegen externe Durchlassspannungen bis zu 140 Volt (für Ausgang 1), 70 Volt (Ausgang 2) und 16 Volt (Ausgang 3) geschützt. Jeder Ausgang ist gegen Rückspannungen durch eine Klemmdiode mit einer maximalen Dauerstrombelastbarkeit von 3 Ampere geschützt. Weiteren Schutz bieten die OVP/OCP Auslöser und eine Übertemperaturabschaltung. -
Seite 10: Erste Inbetriebnahme
Erste Inbetriebnahme 5.1 Stromversorgung Ein/Aus Power Der Netzschalter befindet sich unten links auf der Gerätevorderseite. Beim Einschalten erscheint ein Bildschirm, der die Firmware-Versionsnummer und eine kurze Beschreibung der Ausgangsbedingungen anzeigt. Diese können ggf. von den „System Preferences“ (Systemeinstellungen) aus geändert werden – siehe Abschnitt 0. 5.2 DC-Ausgang Ein/Aus On/Off Jeder Ausgang verfügt über eine eigene DC On/Off Taste. -
Seite 11: Display Und Softkey-Steuerung
Display und Softkey-Steuerung Mit Ausnahme der On/Off Tasten für die Ausgänge erfolgt die primäre Steuerung der Stromversorgung über die sechs Tasten direkt unter dem Display. Diese werden als „Softkeys“ bezeichnet, da ihre Funktion nicht festgelegt ist, sondern durch eine Textzeile auf der Anzeige direkt darüber angezeigt wird. Die Funktion der Tasten hängt von der Art der gewählten Anzeige ab. -
Seite 12: Einzelne Ausgangsanzeigen
6.2 Einzelne Ausgangsanzeigen Jeder Ausgang besitzt eine eigene Anzeige, die mit den Tasten O/P 1, O/P 2 und O/P 3 ausgewählt wird. Die jeweils ausgewählte Taste leuchtet auf. Auf diese Weise können zusätzliche Parameter und Funktionen des jeweiligen Ausgangs gesteuert werden, wie z. B. Range, OVP & OCP, Speicherung und Abruf (Stores) sowie Mittelung der Strommessung (Iavg). -
Seite 13: Einstellungen Für Das Netzgerät
Einstellungen für das Netzgerät Die Verfahren zur Einstellung von Spannung und Strom (über das Tastenfeld oder den Drehgeber) wurden im vorigen Abschnitt erläutert. 7.1 Betriebsarten CV und CC, Ansicht der Einstellungen (Grenzwerte) In Abhängigkeit von den Lastbedingungen entsprechen tatsächliche Spannung und tatsächlicher Strom an der Last nicht unbedingt den jeweiligen Sollwerten. -
Seite 14: Leistungsanzeige (Vxa)
7.3 Leistungsanzeige (VxA) Die an die Last abgegebene Leistung (VxA) wird auf der unteren rechten Seite in Watt angezeigt. Der Wert wird aus den Messwerten von Spannung und Strom berechnet und mit einer maximalen Auflösung von 0,001 Watt für die Ausgänge 1 und 2 und 0,01 Watt für Ausgang 3 dargestellt. -
Seite 15: Einstellen Des Spannungs-/Strombereichs
7.6 Einstellen des Spannungs-/Strombereichs Range Jeder Ausgang verfügt über mehr als einen Bereich. Für Ausgänge 1 und 2 bestehen die Auswahlmöglichkeiten 30V/6A, 15V/10A oder 60V/3A. Für Ausgang 3 kann zwischen 5,5V/3A und 12V/1,5A gewählt werden. Zusätzlich bietet Ausgang 1 vier weitere Bereiche bis zu 360 Watt mit den Einstellungen 30V/12A, 15V/20A, 60V/6A oder 120V/3A. -
Seite 16: Die Anzeige „System Menu" (Systemmenü)
Die Speicher sind von 00 bis 49 nummeriert. Die aktuell ausgewählte Zeile ist hervorgehoben. Sie können die einzelnen Speicherplätze mit dem Drehgeber oder den Pfeiltasten durchgehen. Durch Eingabe einer zweistelligen Nummer (z. B. 07 oder 45) ist es auch möglich, direkt an den gewünschten Ort zu springen. -
Seite 17: Display-Symbole
Display-Symbole Einige Funktionen werden durch Symbole oder Abkürzungen auf dem Display angezeigt: Funktion Hauptanzeige Einzelne Ausgangsanzeigen Ausgang Ein, CV auf der obersten Zeile CV auf der obersten Zeile Konstantspannungsmodus neben der Ausgangsnummer Ausgang Ein, Konstantstrom- CC plus blinkender Pfeil CC und blinkenden Pfeil in Modus neben der Ausgangsnummer der obersten Zeile... -
Seite 18: Menü - Erweiterte Funktionen
Menü - Erweiterte Funktionen Menu Durch Drücken der Taste „Menu“ gelangen Sie zum Systemmenü. Hier können Sie auf die erweiterten Optionen und Funktionen zugreifen. Wenn das Systemmenü angezeigt wird, ist eine Einstellung der Ausgangsparameter nicht möglich, jedoch bleiben die „On/Off“ Tasten der Ausgänge weiterhin aktiv. Die einzelnen Optionen des Systemmenüs werden mit den beiden Pfeiltasten oder mit dem Drehgeber ausgewählt, bis die gewünschte Zeile markiert ist. -
Seite 19: Speichern Und Abrufen Der Einstellungen Für Alle Ausgänge
9.3 Speichern und Abrufen der Einstellungen für alle Ausgänge Menu > Stores: All Outputs (Store/Recall) Jeder Ausgang verfügt über einen eigenen Satz an 50 Speicherstellen, in denen Einstellungen für diesen Ausgang gespeichert werden können (siehe Abschnitt 7.8). Zusätzlich ist eine weitere Gruppe von 50 Speicherplätzen vorgesehen, die zum Speichern und Abrufen von... -
Seite 20: Not-Aus
On/Off Zustände aller Ausgänge durchgehen. Delay Setzt einen Zeitwert in Millisekunden zwischen 10 ms und 20.000 ms (20 Sek.) mit dem Drehgeber. Never Schließt einen Ausgang vollständig von der Steuerung durch die Multi-On/Multi- Off Tasten aus. Quick Ausgang reagiert sofort. Bitte beachten: Ein zuvor eingestellter Delay-Wert wird bei Einstellung von Quick oder Never beibehalten und bei erneuter Wahl von Delay wiederhergestellt. -
Seite 21: Zurücksetzen Auf Werkseinstellungen
9.7 Zurücksetzen auf Werkseinstellungen Menu > Factory Defaults Mit dieser Funktion können die meisten Geräteeinstellungen einschl. Voltage, Current, Range, OVP, OCP, Output On/Off, Current Meter Averaging, Multi-On/Off Action und System Preferences wieder auf die werksseitigen Standardwerte zurückgesetzt werden (siehe Abschnitt 16). -
Seite 22: Ändern Der Systemeinstellungen
Ändern der Systemeinstellungen Menu > System Preferences Der Zugang zu den „System Preferences“ erfolgt vom Hauptsystemmenü aus. Es erscheint eine Auflistung der Systemeinstellungen mit den Wahlmöglichkeiten. Die aktuellen Systemeinstellungen werden durch ein Häkchen neben der entsprechenden Einstellung angezeigt. Markieren Sie die gewünschte Einstellung entweder mit den Pfeiltasten oder mit dem Drehgeber und anschließendem Drücken des Softkeys „Select“. -
Seite 23: Hinweise Zum Betrieb
Hinweise zum Betrieb 11.1 Fernfühlerfunktion Obwohl das Gerät eine sehr geringe Ausgangsimpedanz besitzt, erhöht sich diese zwangsweise durch den Widerstand der angeschlossenen Kabel und den Kontaktwiderstand zwischen Klemmen und Kabeln. Bei hohen Strömen ergibt sich hieraus ein deutlicher Unterschied zwischen der angezeigten Quellspannung und der tatsächlichen Lastspannung (zwei Anschlusskabel mit 20 mΩ... -
Seite 24: Ovp Und Ocp
Einstellung sehr niedrig ist oder sehr nahe an dem von der Last benötigten Strom liegt. Eine große externe Kapazität an der Last kann die Reaktionszeit ebenfalls verlangsamen. Beim Ausschalten ohne Last fällt der Ausgang in der Regel innerhalb einer festgelegten Zeitspanne wieder auf Null (siehe Abschnitt 15 –... - Seite 25 Die Hilfsspannung für CPU und Display bleibt jedoch erhalten und es wird die Meldung „Hardware Failure or Over-temperature“ (Hardwarefehler oder Übertemperatur)angezeigt. Wenn unzureichende Belüftung vermutet wird, beheben Sie das Problem, indem Sie das Gerät abkühlen lassen. Starten Sie dann das Gerät mit dem Softkey „Reset“ neu. Wird die Fehlermeldung erneut angezeigt, nachdem das Gerät abgekühlt ist und neu gestartet wurde, liegt möglicherweise ein Bauteilfehler vor.
-
Seite 26: Ferngesteuerter Betrieb (Nur Mx180Tp)
Ferngesteuerter Betrieb (nur MX180TP) 12.1 Anschlüsse auf der Geräterückseite (MX180TP) Ausgangsanschlüsse Der Ausgangs- und Sense-Anschlüsse sind parallel auch auf der Rückseite als Klemmenblock vorhanden und wie folgt markiert: Output +, Output -, Sense + und Sense -. Diese Anschlüsse sind mit ihren Äquivalenten auf der Gerätefront parallel geschaltet. -
Seite 27: Gpib-Schnittstelle
12.2.1 GPIB-Schnittstelle Der standardmäßige 24-polige Steckverbinder für die GPIB-Schnittstelle befindet sich auf der Geräterückseite. Die Pinbelegung ist wie folgt: 488.1-198788.1-1987 und das Gerät entspricht IEEE Std. 488.1-1987 and IEEE Std. 488.2-1987. Die Schnittstelle bietet vollständige Kommunikationsfähigkeiten: Talker, Listener, Service Request, Serial und Parallel Poll. Trigger- oder Steuerfunktionen existieren nicht. Folgende Subsets der IEEE-Schnittstelle Std.488.1 stehen zur Verfügung: SH1, AH1, T6, L4, SR1, RL2, PP1, DC1, DT0, C0, E2. -
Seite 28: Lan-Schnittstelle
dem Firmware-Update zusammen mit dem PC-Programm von der Herstellerseite herunter und folgen Sie den beiliegenden Anweisungen. Der Einsatz der USB-Schnittstelle zur Fernsteuerung erfordert einen „Communications Device Class“-Treiber auf dem PC, um eine virtuelle COM-Port-Instanz bereitzustellen. Für Windows wird ein passender Treiber von Microsoft zur Verfügung gestellt, ist aber nicht standardmäßig installiert. -
Seite 29: Lan-Ip-Adresse Und Hostname
lässt. Bei einer Direktverbindung mit dem PC findet die Zuweisung der Auto-IP-Adresse erst nach dem 30 Sekunden währenden DHCP-Timeout statt. Da es durchaus möglich ist die LAN-Schnittstelle derart falsch zu konfigurieren, dass ein Datenaustausch per LAN nicht mehr möglich ist, besitzt das Gerät einen Druckschalter mit der Bezeichnung LAN RESET, der durch ein kleines Loch auf der Geräterückseite zugänglich ist. - Seite 30 Passwort darf bis zu 15 Zeichen lang sein. Beachten Sie, dass der Benutzername (User Name) leer bleiben muss. Beim Zurücksetzen aller LAN-Parameter auf die Werksvoreinstellung über den LAN RESET Schalter auf der Geräterückseite werden auch das Passwort und der Hostname auf die Standardeinstellung (kein Passwort) zurückgesetzt. LAN Identify (Identifizierung) Das Gerät verfügt über eine Identifizierungsfunktion, so dass der Benutzer einen Befehl zum Gerät senden kann.
-
Seite 31: Sperren Der Schnittstellen
12.2.6 Sperren der Schnittstellen Alle Remote-Schnittstellen sind jederzeit aktiviert; dadurch braucht die aktive Schnittstelle nicht speziell gewählt werden und die LAN-Schnittstelle steht stets zur Verfügung (siehe LXI Spezifikation). Damit das Gerät nicht versehentlich gleichzeitig von zwei Schnittstellen gesteuert wird, enthält der Befehlssatz einen einfachen Sperr- und Freigabemechanismus. Die Sperrung wird automatisch aufgehoben, wenn eine Trennung festgestellt werden kann oder wenn die Taste Local gedrückt wird. - Seite 32 Bits, die im Limit Event Status Register gesetzt wurden (LSR< >) und den Bits im Limit Event Status Enable Register (LSE< >) entsprechen, bewirken, dass das LIM< > Bit im Status Byte Register gesetzt wird, wobei < > 1 = Ausgang 1, 2 = Ausgang 2 und 3 = Ausgang 3. Das Limit Event Status Register wird mit dem Befehl LSR<...
- Seite 33 <NRF> auf einen Wert zwischen 0 und 255 gesetzt und über die Abfrage *ESE? ausgelesen (die immer den zuletzt vom Controller gesetzten Wert ausgibt). Beim Einschalten wird es auf 0 gesetzt. Execution Error Register (EER) Dieses gerätespezifische Register enthält einen Wert, der den letzten Befehlsverarbeitungsfehler an dieser Schnittstelle repräsentiert.
- Seite 34 Bit 2 LIM3. Das Output3 Limit Status Bit. Wird gesetzt, wenn Bits im Limit Event Status Register für Ausgang 3 gesetzt sind, die im Limit Event Status Enable Register LSE3 entsprechend ebenfalls gesetzt wurden. Bit 1 LIM2. Das Output2 Limit Status Bit. Wird gesetzt, wenn Bits im Limit Event Status Register für Ausgang 2 gesetzt sind, die im Limit Event Status Enable Register LSE2 entsprechend ebenfalls gesetzt wurden.
- Seite 35 Starteinstellungen nach dem Einschalten Beim Einschalten des Gerätes werden folgende Statuswerte gesetzt: Execution Error Register Standard Event Status Register = 128 (PON-Bit gesetzt) Query Error Register † Standard Event Status Enable Register † Status Byte Register Service Request Enable Register † Parallel Poll Response Enable Register †...
- Seite 36 Statusmodell Seite 35...
-
Seite 37: Remote-Befehle (Nur Mx180Tp)
Remote-Befehle (nur MX180TP) 13.1 Allgemeines 13.1.1 Fern- und Lokalsteuerung Nach dem Einschalten befindet sich das Gerät im lokalen Modus, alle Eingaben erfolgen über das Tastenfeld. Alle Remote-Schnittstellen sind aktiv und warten auf einen Remote-Befehl. Wenn von einer Schnittstelle ein Befehl empfangen wird, schaltet das Gerät in den Remote- Betrieb. -
Seite 38: Timing Der Befehle
<WHITE SPACE> ist innerhalb einer Befehlskennung oder eines Parameter nicht erlaubt, jeder andere zusätzliche <WHITE SPACE> wird ignoriert. Beachten Sie, dass das Backspace- Zeichen (07H) als < > behandelt wird und daher nicht verwendet werden kann, um WHITE SPACE falsche Zeichen zu löschen. Bei allen Zeichen wird das höchste Bit ignoriert. -
Seite 39: Befehle Zur Gerätefunktion
13.2.1 Befehle zur Gerätefunktion V< > < > Ausgangsspannung < >auf < > Volt setzen V< >V < > Ausgangsspannung < > auf < > Volt setzen, mit Verifizierung OVP< > < > Auslösepunkt des Ausgangs < > für den Überspannungsschutz auf <... - Seite 40 OP< > < > Ausgang < > auf Ein/Aus stellen, wobei < > folgende Bedeutung hat: 0=OFF, 1=ON OP< >? Rückmeldung des Ein/Aus-Status für Ausgang < >. Antwort ist < 1>< > wobei 1 = ON, 0 = OFF. OPALL < >...
-
Seite 41: Allgemeine Befehle
13.2.2 Allgemeine Befehle *IDN? Gibt die Gerätekennung an. Die Antwort hat die Form <NAME>, <model>, <serial>, <version><RMT>, wobei für <NAME> der Herstellername erscheint, für <model> der Gerätetyp, für <serial> die Schnittstellen-Seriennummer und für <version> die installierte Firmware-Version. *RST Stellt die Funktionsparameter des Geräts auf die Standardvorgabe- Einstellungen zurück (siehe Abschnitt 16). -
Seite 42: Befehle Zur Schnittstellen-Verwaltung
EER? Abfragen und Löschen des Execution Error Registers. Antwort hat das Format < 1>< >. QER? Query Error Register abfragen und löschen . Antwort hat das Format < 1>< >. *STB? Gibt den Wert des Status Byte aus. Antwort hat das Format < 1><... - Seite 43 NETCONFIG? Gibt an, auf welche Weise zuerst eine IP-Adresse gesucht wird. Antwort ist <CRD><RMT> wobei <CRD> DHCP, AUTO oder STATIC sein kann. Die folgenden Befehle beziehen sich auf die von der LAN-Schnittstelle verwendeten Parameter. Hinweis: Das Gerät muss nach dem Senden folgender Befehle einmal aus und wieder eingeschaltet werden, bevor die neuen Einstellungen aktiviert sind (oder als Antwort auf die oben aufgeführten Abfragen ausgegeben werden).
-
Seite 44: Wartung
Wartung Die Hersteller oder ihre Vertretungen bieten einen Reparaturdienst für fehlerhafte Geräte an. Falls Anwender Wartungsarbeiten selbst durchführen möchten, sollten sie nur geschultes Personal damit beauftragen. Für diese Arbeiten sollte die Serviceanleitung zu Hilfe genommen werden, die direkt beim Hersteller der Geräte oder dessen Vertretungen bezogen werden kann. 14.1 Reinigung Verwenden Sie zur Reinigung des Geräts ein leicht mit Wasser oder einem milden Reinigungsmittel angefeuchtetes Tuch. -
Seite 45: Technical Specifications
Technical Specifications General specifications apply for the temperature range 5°C to 40°C. Accuracy specifications apply for the temperature range 18°C to 28°C after 15 minutes warm-up with no load and calibration at 23°C. Typical specifications are determined by design and are not guaranteed. OUTPUT SPECIFICATIONS (Each Output) Voltage/Current O/P1: Switchable 0V to 30V/1mA to 6A, 0V to15V/1mA to 10A... - Seite 46 Over-current Protection Measure-and-compare OCP for all outputs. OCP trips output off; typical (OCP) Trip: response time 500ms. Setting range: O/P1 0.1A – 22A, O/P2 0.1A – 12A, O/P3 0.1A – 3.5A. Setting resolution: 10mA. Accuracy: ± (0.3% ±2digits) Over-temperature The output will be tripped off if a fault or blocked ventilation causes the Protection (OTP) Trip: internal temperature to rise excessively.
-
Seite 47: Standardwerte
VOLTAGE TRACKING The power supply can be set so that the voltage of O/P2 is automatically set to that of O/P1 and tracks any changes. INTERFACES (MX180TP only) Full digital remote control facilities are available through the USB, RS232, LAN and GPIB interfaces.
