4 - Erste Schritte

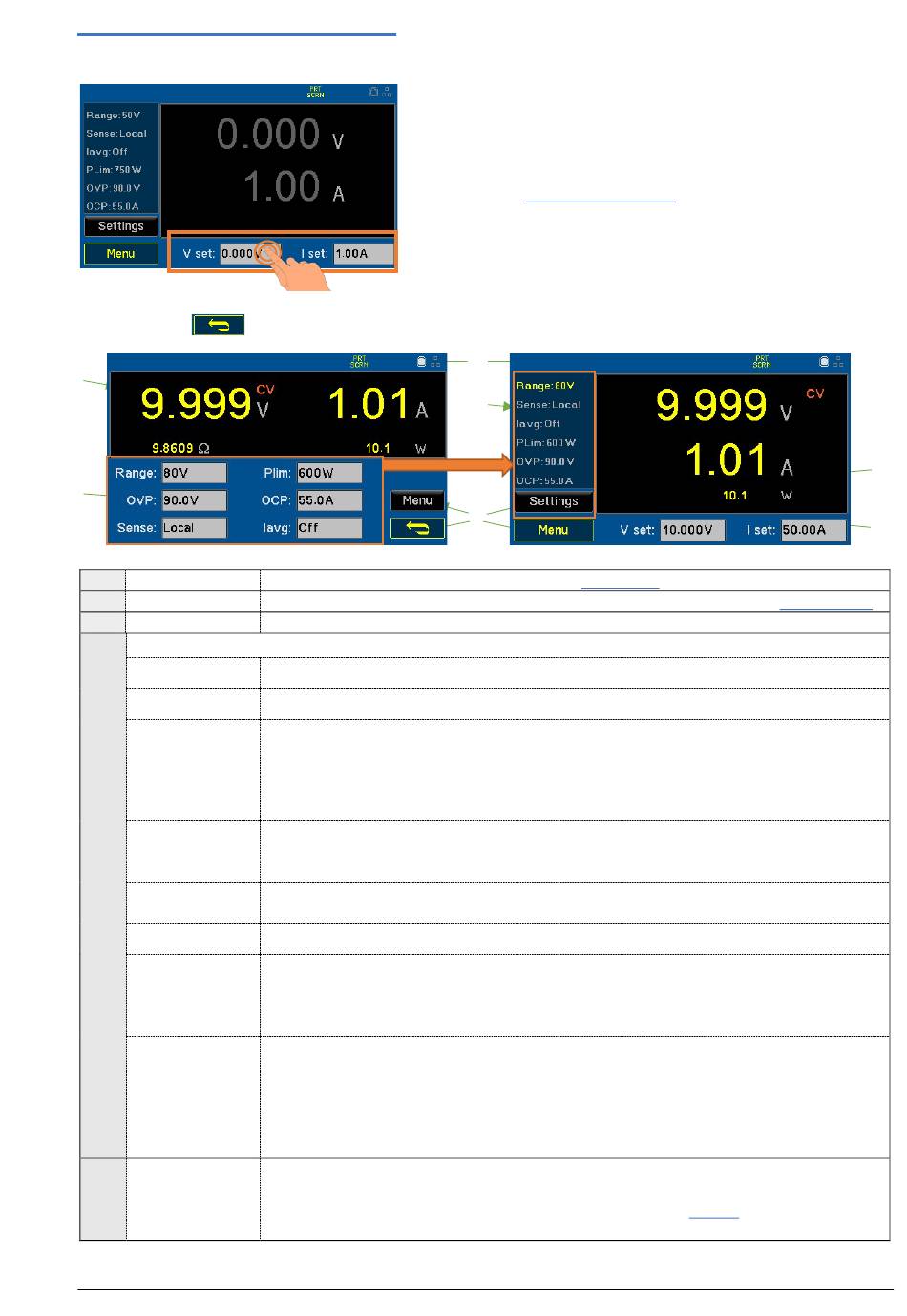

4.3 Startbildschirm / Menü Einstellungen
Der Hauptbildschirm und die Einstellungsmenüs sind so konzipiert, dass sie in Kombination mit den
Settings und
②
④
①
STATUSLEISTE
②
MESSWERTE
③
INFORMATIONEN
④
EDITIERBARE PARAMETER
V Set
I Set
Bereich
Plim
OVP
OCP
Sense
Iavg
⑤
Navigations-
TASTEN
10
Der Startbildschirm erscheint, wenn das Gerät
eingeschaltet wird. Er zeigt die Standardparameter.
Um Volt oder Ampere einzustellen, wählen Sie das
Parameterfenster und geben Sie den gewünschten
Wert ein. Siehe
Verwenden Sie die Taste
den Ausgang einzuschalten.
Tasten verwendet werden können.
Zeigt den aktuellen Status des Geräts an. Siehe
Zeigt die an den Ausgangsklemmen anliegende Spannung/Ampere an. Siehe
Listet die eingestellten Werte aus dem Einstellungsmenü auf.
Einstellen der DC-Ausgangsspannung. Die Werte sind abhängig vom gewählten Bereich.
Einstellen der DC-Strombegrenzung. Die Werte sind abhängig vom gewählten Bereich.
Wählen Sie den Arbeitsbereich - 50 V oder 80 V.
50 V in Schritten von 1 mV, 80 V in Schritten von 2 mV.
Da die Auflösung des 80 V-Bereichs 2 mV beträgt, wird beim Umschalten vom 50 V- auf den
80 V-Bereich der Sollwert auf den nächsten 2 mV-Wert abgerundet (wenn z. B. der Ausgang
auf 49,997 eingestellt ist, wird er auf 49,996 geändert).
Stellen Sie den Leistungsgrenzwert ein. Damit kann auch die vom Gerät abgegebene
Leistung geregelt werden: 100 W bis 750 W in 10 W-Schritten
Stellen Sie den Grenzwert für den Überspannungsschutz ein. Schützt vor gefährlich hohen
Spannungen: 2 V bis 90 V
Stellen Sie den Grenzwert für den Überstromschutz ein. Schützt vor Überstrom: 2 A bis 55 A
Wählen Sie aus, wie die Spannung geregelt wird.
Local: Das Gerät regelt die eingestellte Spannung
Remote: Das Gerät regelt die eingestellte Spannung an dem Punkt, an dem die Sense-Kabel
angeschlossen sind.
Wählen Sie Strommittelung: Der AMP-Messwert wird weiterhin mit derselben Rate (4 Mal
pro Sekunde) aktualisiert, doch ist der dargestellte Wert der gefilterte, laufende Mittelwert
der letzten 4 aktuellen Strommessungen.
On: Der gemessene Stromwert an den Ausgangsklemmen wird gefiltert und angezeigt.
Off: Auf dem Display wird ein Momentanwert für den gemessenen Ausgangsstrom
angezeigt.
Settings: Ermöglicht die Bearbeitung der eingestellten Parameter im Informationsfeld,
dargestellt in ③
Menu: Zugang zu allen System- und Geräteeinstellungen, siehe
Back: Rückkehr zum vorherigen Bildschirm.
'Navigation controls'
ON/OFF
①
③
⑤
'Status Bar'
QPX750SP Bedienungsanleitung auf Deutsch
für weitere Details.
auf der Vorderseite, um
für weitere Details.
'Meter Status'
'Menu'
für weitere Details.
②
④
