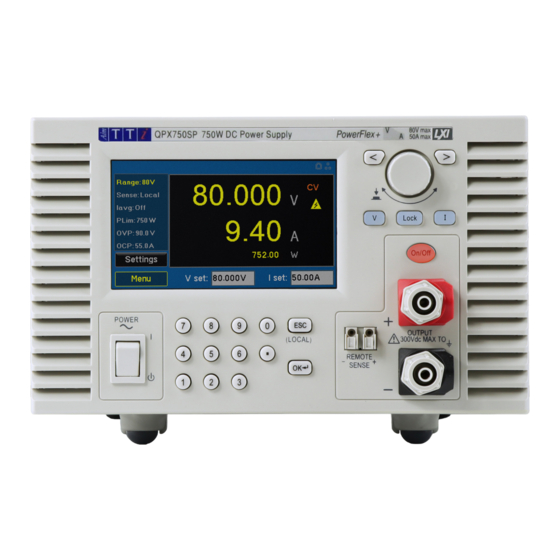

- Seite 1 INSTRUCTION MANUAL INSTRUCTION MANUAL QPX750SP 750W Laboratory Power Supply...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheit ............................2 Symbole ..............................2 Sicherheitshinweise ..........................3 Installation ............................4 Montage ..............................4 Belüftung ..............................4 Stromversorgung ............................ 4 Geräteübersicht ..........................5 Frontplatte .............................. 5 Rückseite ..............................7 Erste Schritte ..........................9 Verwendung dieses Handbuchs ......................9 Einschalten ............................. -
Seite 3: Sicherheit
Weist auf eine Gefahr hin, die das Produkt beschädigen und zum Verlust wichtiger Daten oder zum Erlöschen der Garantie führen kann. HINWEIS Kennzeichnet einen hilfreichen Tipp. BEISPIEL Kennzeichnet ein Beispiel mit weiteren Informationen. Klemme mit Geräteerde verbunden. Gerät im STANDBY. Netz EIN Wechselstrom. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 4: Sicherheitshinweise
Seiten oder unterhalb des Geräts nicht verdeckt werden. Achten Sie bei der Rack-Montage auf ausreichend Platz um das Gerät herum. Dieses Gerät ist durch eine interne Sicherung geschützt, die vom Benutzer ausgetauscht werden kann (siehe Serviceanleitung). QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 5: Installation
Netzkabel verwendet werden. Stellen Sie sicher, dass dieses mit dem erforderlichen Wandstecker und einem IEC60320 C13-Stecker für die Geräteseite ausgestattet ist. Um die Mindeststrombelastbarkeit des Netzkabels für die vorgesehene Wechselstromversorgung zu bestimmen, lesen Sie die Angaben zu den Leistungswerten auf dem Gerät oder in den technischen Daten. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 6: Geräteübersicht
Lastspannung. (Zwei Anschlusskabel mit 2 mΩ erzeugen z. B. bei einem Strom von 50 A einen Spannungsabfall von 0,2 V.) Dieses Problem lässt sich zwar durch Verwendung kurzer Anschlusskabel mit großem Querschnitt einschränken, es ist aber besser, diesen Effekt mit Hilfe der Remote-Sense-Funktion ganz zu umgehen. QPX750SP Bedienungsanleitung auf Deutsch... - Seite 7 'Rotary knob' für weitere Details. Die Pfeiltasten dienen zum Navigieren in Parameterfenstern und zum Scrollen numerischer Parameterwerte. Außerdem kann die linke Pfeiltaste während der Bearbeitung als Rücktaste verwendet werden. Siehe 'Front Panel Keys' für weitere Details. QPX750SP Bedienungsanleitung auf Deutsch...
-
Seite 8: Rückseite
LOGIC OUT ist ein isolierter Open-Collector-Ausgang auf der Rückseite, der bei Aktivierung bis zu 2 mA aufnehmen kann. VORSICHT Legen Sie keine Eingangsspannung von mehr als 20 V an. Legen Sie keine Spannungen von mehr als 30 VDC an LOGIC OUT QPX750SP Bedienungsanleitung auf Deutsch... - Seite 9 Stellen Sie die Verbindungen zum Gerät immer bei ausgeschaltetem Ausgang (OUTPUT) her. ⑥ Ausgangsklemmen Siehe Output Terminals auf der Frontplatte. HINWEIS Die mit gekennzeichnete M4-Gewindeschraube bietet einen Anschlusspunkt zur Sicherheitserdung. Es muss ein M4-Ringkabelschuh verwendet werden, mit einer entsprechenden Unterlegscheibe. QPX750SP Bedienungsanleitung auf Deutsch...
-
Seite 10: Erste Schritte
Um das Gerät ganz vom Netz zu trennen, ziehen Sie entweder den Netzstecker an der Geräterückseite heraus oder schalten Sie die Netzsteckdose aus. Achten Sie darauf, dass die Abschaltmöglichkeit gut zugänglich ist. Trennen Sie das Gerät bei Nichtgebrauch vom Netz. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 11: Startbildschirm / Menü Einstellungen
Off: Auf dem Display wird ein Momentanwert für den gemessenen Ausgangsstrom angezeigt. ⑤ Settings: Ermöglicht die Bearbeitung der eingestellten Parameter im Informationsfeld, dargestellt in ③ Navigations- Menu: Zugang zu allen System- und Geräteeinstellungen, siehe TASTEN 'Menu' für weitere Details. Back: Rückkehr zum vorherigen Bildschirm. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 12: Status Der Messanzeige
Es ist möglich, OVP oder OCP unterhalb der Werte für Vset oder Iset einzustellen. Dies führt oft dazu, dass das Netzgerät den Ausgang unerwartet abschaltet, kann aber auch verwendet werden, um den Ausgang abzuschalten, wenn sich die Last ändert und Sie nicht wollen, dass die Spannung oder der Strom rückregeln. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 13: Farbgebung Der Messanzeigen
Verbindung unter Verwendung der Remote-Sense- Klemmen hergestellt wird. HINWEIS Verwenden Sie immer die Funktion Remote Sense, um die Auswirkungen der Anschlussleitung und des Kontaktwiderstands zu eliminieren, wenn Sie V/A-Messungen mit kleinen Werten durchführen. Siehe 'Remote Sense Terminals' für weitere Informationen. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 14: Statusleiste
· USB: Sobald eine USB-Verbindung erkannt wird, erscheint das USB-Symbol. · LAN: Das Feld LAN in der Statuszeile kann mehrere Statusinformationen anzeigen: Es besteht keine LAN-Verbindung, z. B. ist kein Kabel angeschlossen. · Erfolgreich verbunden. · (Blinkendes Symbol) Konfigurieren der LAN-Verbindung. · Fehlgeschlagener Verbindungsversuch. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 15: Steuerelemente
Sie den Drehknopf. Wenn ein editierbares Feld ausgewählt ist, können Anpassungen vorgenommen werden, indem der Drehknopf gedreht wird, bis der gewünschte Wert ausgewählt ist. Drücken Sie den Drehknopf, um die Änderung durchzuführen. Bearbeiten eines numerischen Feldes mit dem Drehknopf. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 16: Menü
As Power Down: Der Ausgang wird auf den zuvor eingestellten Zustand zurückgesetzt, als das Gerät ausgeschaltet wurde. Parameter: · Latest Params: Das Gerät lädt automatisch die Parameter, mit denen es ausgeschaltet wurde. · Default Params: Das Gerät wird mit den Standardwerten eingeschaltet. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 17: Analogsteuerung
Siehe 'Terminal Block' für Details zur Hardwarekonfiguration. Wenn die analoge Steuerung aktiv ist, sind die Parameterfelder für die aktivierte Steuerungsart nicht mehr editierbar, da der Ausgang nun über den Eingang an der rückseitigen Klemmleiste gesteuert wird. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 18: Logiksteuerung
Ausgang im Notfall auszuschalten, d. h. LOGIC IN zu übergehen. Nachdem der Ausgang mit der Taste eingeschaltet wurde, leuchtet die Taste ON/OFF auch dann noch, wenn der Ausgang durch das Signal LOGIC IN deaktiviert wird. QPX750SP Bedienungsanleitung auf Deutsch... - Seite 19 Verwenden Sie die Tasten zur Auswahl. Die Dateien können über die Schaltfläche ^ file name(s) in alphabetischer Reihenfolge sortiert werden. Die ausgewählte Datei, die abgerufen werden soll, wird weiß hervorgehoben. Drücken Sie Recall, um die gespeicherten Einstellungen zu übernehmen. QPX750SP Bedienungsanleitung auf Deutsch...
-
Seite 20: System
Drücken Sie den Drehknopf ein zweites Mal, um den Wert zu bearbeiten. 5.2.1 Akustisches Signal Menu>System>Buzzer In diesem Menü lassen sich akustische Signale über eine Reihe von Umschalttasten für verschiedene Vorgänge aktivieren bzw. deaktivieren, indem die Tasten On und Off gedrückt werden. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 21: Schnittstelle
Sie IPv4 Manual. Weitere Einzelheiten zu den LAN-Einstellungen finden Sie in der englischen Bedienungsanleitung. 5.3.3 USB-Reset Menu>Interface>USB Reset Setzt die USB-Konfiguration auf die Standardeinstellung zurück. 5.3.4 GPIB-Reset Menu>Interface>GPIB Reset Setzt die GPIB-Konfiguration auf die Standardeinstellungen zurück. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 22: Meldungen
Befehl fehlerhaft ist und nicht akzeptiert wurde, z. B. aufgrund falscher Formatierung, siehe Command List für weitere Details. Wenn ein kritischer Systemfehler auftritt, erscheint ein Popup-Fenster, das darauf hinweist, das Gerät sofort auszuschalten und den Hersteller zu kontaktieren. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 23: Info
Tasten zum Navigieren und öffnen Sie die Datei entweder über den Drehknopf oder den Touchscreen. · File Type: Liefert eine kurze Beschreibung des Dateityps. · File Location: Zeigt an, dass die Dateien intern gespeichert werden sollen. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 24: Standardeinstellungen
Einstellungen auf die Standardwerte zurück. · Alle: Alle oben genannten Einstellungen werden auf die Werkseinstellungen zurückgesetzt. 5.9 Kalibrierung Menu>Calibration Das Kalibrierungsmenü ist passwortgeschützt, um unbeabsichtigte Einstellungen zu verhindern. Weitere Informationen zur Kalibrierung und zum Passwortschutz finden Sie in der Serviceanleitung. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 25: Meldungen
Vorgang aktiviert wird, der die Art und Weise der Verwendung des Geräts verändert, z. B. Wechsel in den Hochspannungsbereich. 6.3 Informationsmeldungen Informationsmeldungen werden angezeigt, um den Benutzer z. B. über laufende Vorgänge zu informieren: Please wait... the current settings are being saved. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 26: Wartung
Verwenden Sie zur Reinigung des Geräts ein Tuch, das nur leicht mit Wasser oder einem milden Reinigungsmittel angefeuchtet ist. WARNUNG Zur Vermeidung von Stromschlägen oder Beschädigungen des Geräts darf kein Wasser in das Gehäuse gelangen. Um Schäden am Gehäuse zu vermeiden, reinigen Sie es niemals mit Lösungsmitteln. QPX750SP Bedienungsanleitung auf Deutsch... -
Seite 27: Firmware-Update
Fenster, in dem Sie aufgefordert werden, das Gerät aus- und wieder einzuschalten. 7. Schalten Sie das Gerät manuell aus und wieder ein. Die Firmware des Geräts wird aktualisiert. HINWEIS Nach einem Firmware-Update werden die Einstellungen automatisch auf die Standardwerte zurückgesetzt. QPX750SP Bedienungsanleitung auf Deutsch... - Seite 28 EXCELLENCE THROUGH EXPERIENCE Aim-TTi is the trading name of Thurlby Thandar Instruments Ltd. (TTi), one of Europe’s leading manufacturers of test and measurement instruments. The company has wide experience in the design and manufacture of advanced test instruments and power supplies built up over more than thirty years.
