3 - Geräteübersicht

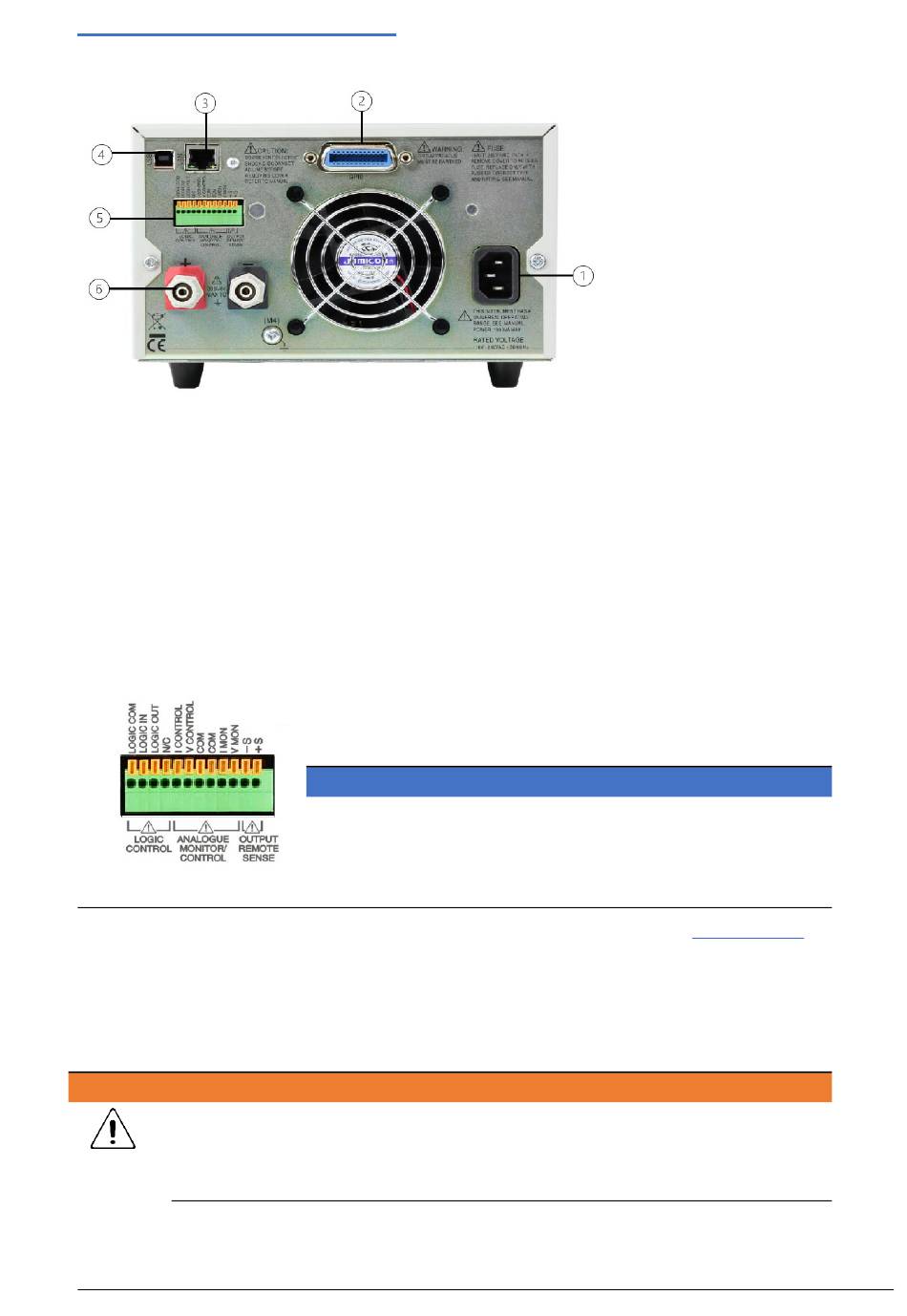

3.2 Rückseite
① Netzanschlussbuchse
② GPIB (optional)
Erfordert die vom Anwender nachrüstbare Option GPIB 1A. Die Standard-GPIB-Adresse ist 11.
③ LAN
Die LAN-Schnittstelle erfüllt die Spezifikation 1.5 LXI (Lan eXtensions for Instrumentation) Core 2016.
Die Fernsteuerung über die LAN-Schnittstelle ist mittels TCP/IP-Socket-Protokoll möglich.
④ USB
Der USB-Port kann mit einem standardmäßigen USB-Kabel verbunden werden. Die Plug-and-Play-
Funktionen von Windows sollten automatisch erkennen, dass das Gerät angeschlossen wurde.
⑤ Klemmleiste
Logiksteuerung: LOGIC COMMON, LOGIC IN, LOGIC OUT, NC (kein Anschluss) siehe
Setup- und Konfigurationsdetails. LOGIC IN ist mit dem Eingang eines isolierenden Optokopplers über
einen in Reihe geschalteten 820 Ω Widerstand verbunden. Der Eingang wird durch eine
Eingangsspannung größer als ca. 3,3 V zwischen LOGIC IN und LOGIC COMMON aktiviert.
LOGIC OUT ist ein isolierter Open-Collector-Ausgang auf der Rückseite, der bei Aktivierung bis zu 2 mA
aufnehmen kann.
VORSICHT
Legen Sie keine Eingangsspannung von mehr als 20 V an.
Legen Sie keine Spannungen von mehr als 30 VDC an LOGIC OUT
7
Drücken Sie die orangefarbenen Hebel der schraubenlosen Klemmen,
führen Sie den Anschlussdraht ein und lassen Sie den Hebel los, um die
Verbindung zu sichern.
HINWEIS
Empf. Kabel-Mindestdurchmesser 0,4 mm. Maximal Kabel mit 0,8 mm
Durchmesser. Verwenden Sie immer ummantelte Aderendhülsen, um
die Gefahr eines Stromschlags zu vermeiden.
QPX750SP Bedienungsanleitung auf Deutsch
'Logic Control'
