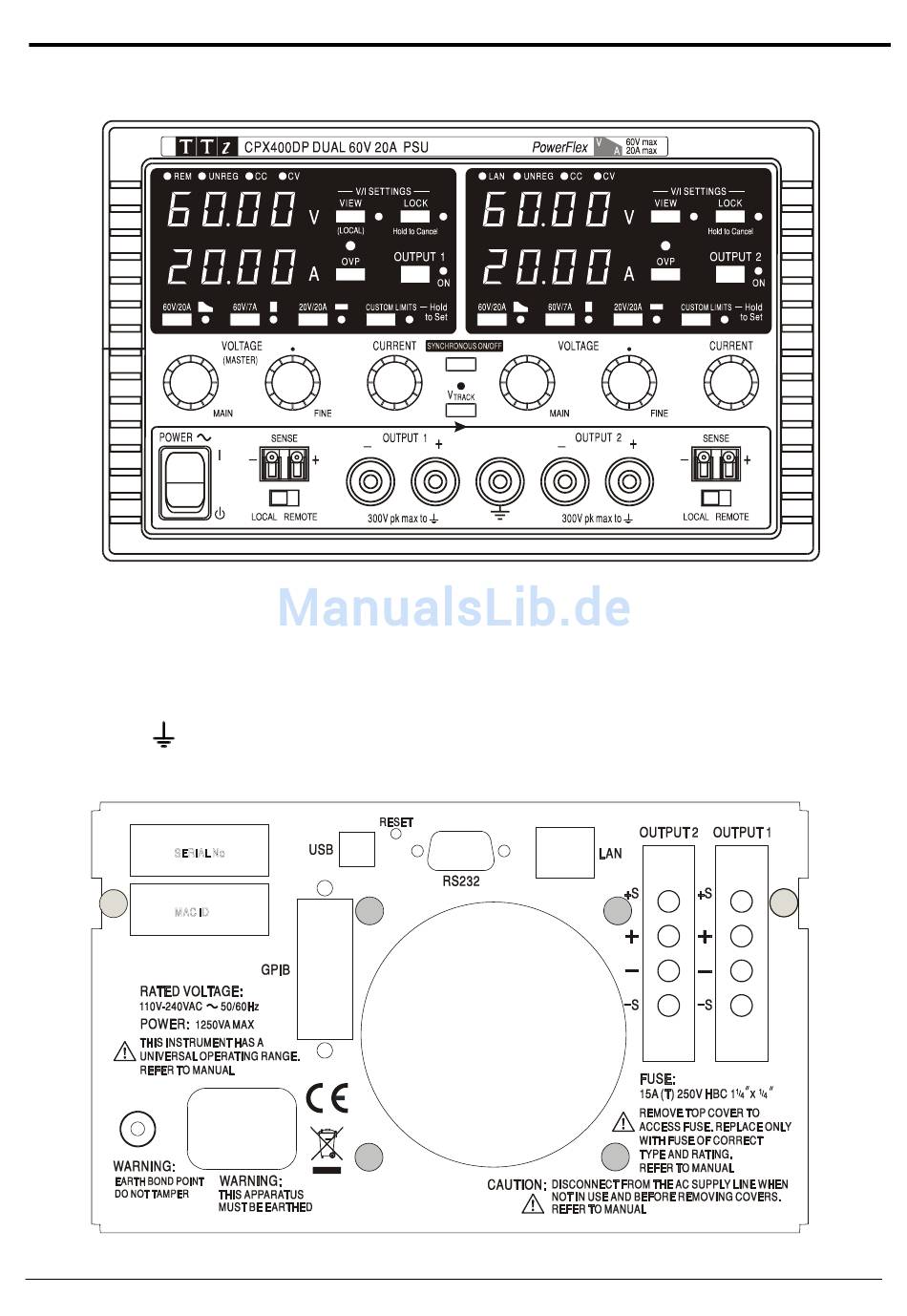

Anschlüsse auf der Gerätevorderseite
Die Last sollte an die mit OUTPUT (Ausgang) gekennzeichneten positiven (roten) und negativen
(schwarzen) Klemmen angelegt werden. Die Ausgangsklemmen (OUTPUT) sind für einen
maximalen Strom von 30 A ausgelegt.
Die Fernfühleranschlüsse für die Last (falls gewünscht) erfolgen über die entsprechenden Plus-
(+) und Minus- ( ) S ENS E Kle m m e n. S e tze n S ie de n S cha lte r LO CAL/REMO TE a uf REMO TE,
wenn die Fernfühlerfunktion eingesetzt werden soll. Setzen Sie den Schalter auf LOCAL zurück,
wenn die Fernfühlerfunktion nicht verwendet wird.
Die mit
markierte Klemme ist mit dem Gehäuse und dem Schutzleiter verbunden.
Anschlüsse auf der Geräterückseite (nur CPX400DP)
Telemeter Electronic GmbH | Joseph-Gaensler-Str. 10 | Phone +49 906 70693-0 | Fax +49 906 70693-50 | www.telemeter.info
Anschlüsse
7
