5 - Menü
5.1.3 Logiksteuerung

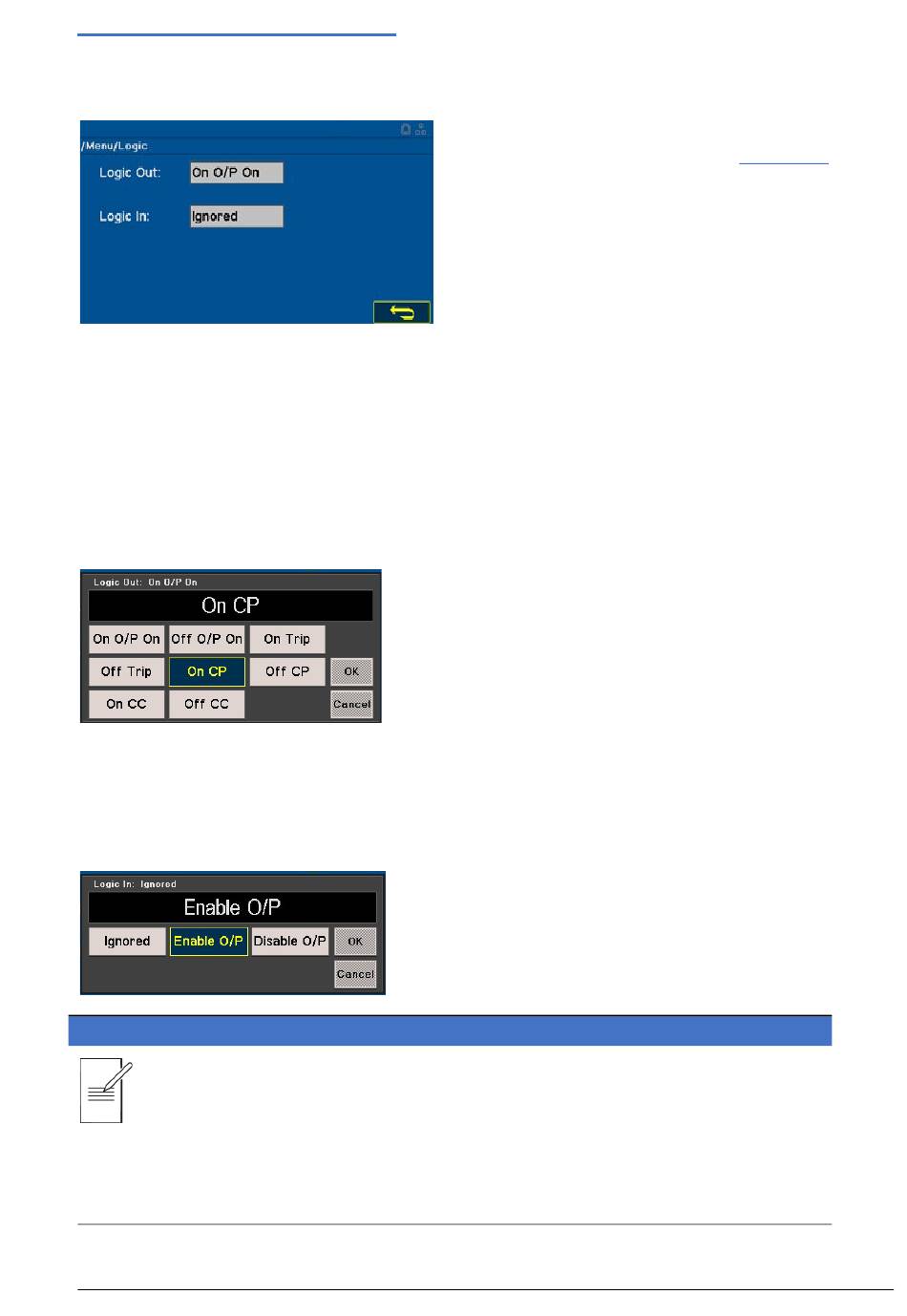

Menu>Instrument>Logic Control
Logik-Ausgang
LOGIC OUT ist ein isolierter Open-Collector-Ausgang auf der Rückseite, der bei Aktivierung bis zu 2 mA
aufnehmen kann („Schalter geschlossen"). LOGIC OUT kann so eingestellt werden, dass er in Bezug auf
die Betriebszustände des Geräts „geschlossen ein" oder „geschlossen aus" ist: Strombegrenzung
(Modus CC), Leistungsbegrenzung (Modus CP) oder bei einer beliebigen Fehlerauslösung. Der
Standardzustand ist, dass LOGIC OUT für den eingeschalteten Ausgang „geschlossen" ist. Auch ein
Wechselstromausfall, der den Optokoppler deaktivieren würde, wird mit dieser Einstellung zuverlässig
erkannt.
Der Logik-Ausgang
hat die folgenden Zustände:
Logik-Eingang
LOGIC IN ist mit dem Eingang eines isolierenden Optokopplers über einen in Reihe geschalteten 820 Ω
Widerstand verbunden. Der Eingang wird durch eine Eingangsspannung größer als ca. 3,3 V zwischen
LOGIC IN undLOGIC COMMON aktiviert.
Der Logik-Eingang
hat die folgenden Zustände:
HINWEIS
LOGIC IN kann nur zum Aktivieren/Deaktivieren des Ausgangs verwendet werden, wenn der
•
Ausgang bereits mit der Taste an der Frontplatte oder durch einen Befehl der Remote-
Schnittstelle eingeschaltet wurde. Auf diese Weise kann die Taste an der Frontplatte
verwendet werden, um den Ausgang im Notfall auszuschalten, d. h. LOGIC IN zu übergehen.
Nachdem der Ausgang mit der Taste eingeschaltet wurde, leuchtet die Taste ON/OFF auch
dann noch, wenn der Ausgang durch das Signal LOGIC IN deaktiviert wird.
17
Die digitalen Signalanschlüsse LOGIC IN und LOGIC
OUT sind über der Klemmleiste auf der
verfügbar.
· O/P On - Hauptausgang ist eingeschaltet.
· Trip - Beliebige Fehlerauslösebedingung OVP, OCP usw.
· CP - Das Netzgerät arbeitet im Modus
Konstantleistungsregelung.
· CC - Das Netzgerät arbeitet im Modus
Konstantstromregelung.
·
Ignored: Hat keinen Einfluss auf den Ausgang.
·
Enable O/P: Das Gerät aktiviert den Ausgang.
·
Disable O/P: Das Gerät schaltet den Ausgang aus.
QPX750SP Bedienungsanleitung auf Deutsch
'Rear Panel'
