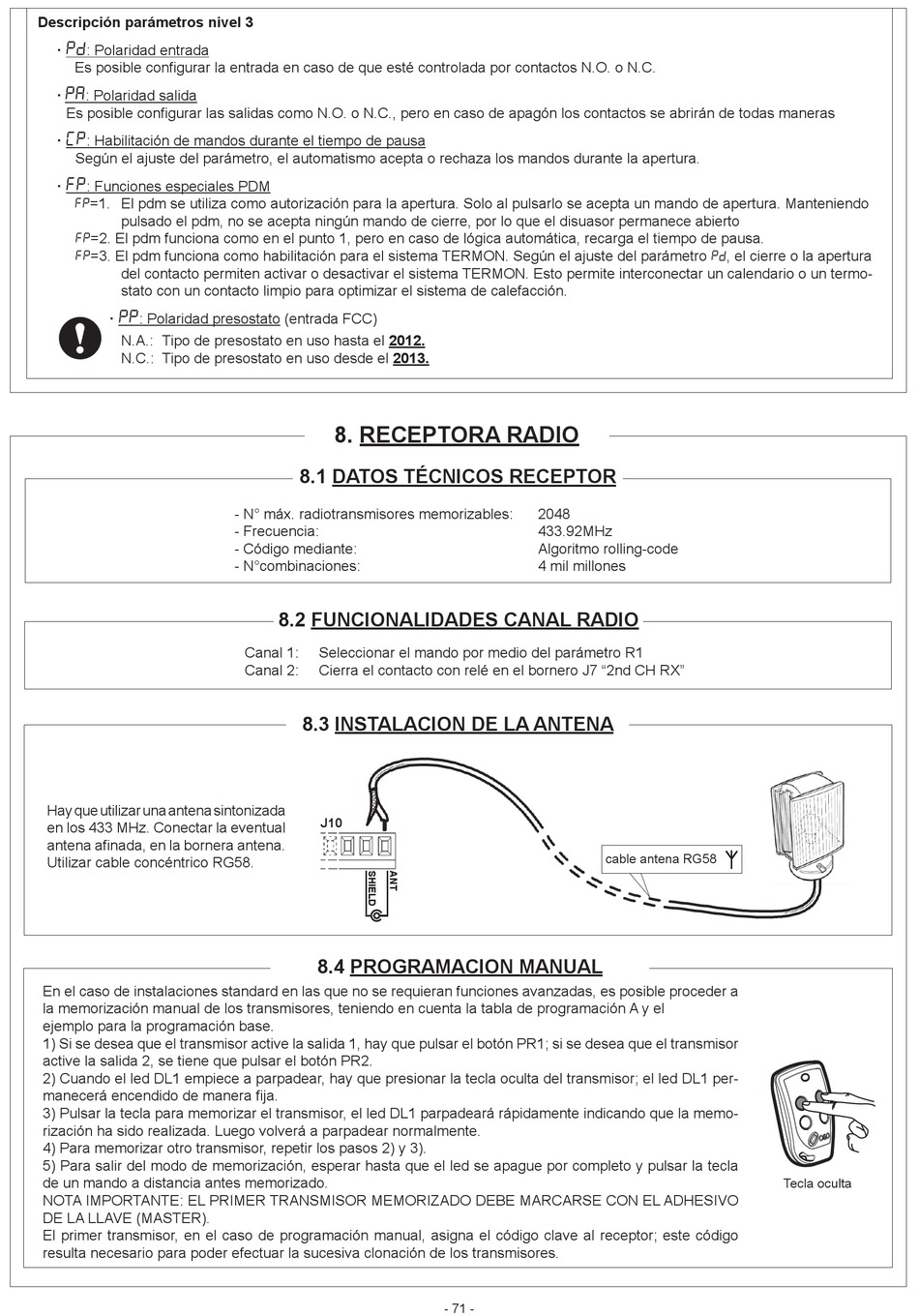

Receptora Radio; Datos Técnicos Receptor; Funcionalidades Canal Radio; Instalacion De La Antena - o&o CDS 1.3 Installations Und Bedienungs

Descripción parámetros nivel 3

· : Polaridad entrada
Es posible confi gurar la entrada en caso de que esté controlada por contactos N.O. o N.C.

· : Polaridad salida
Es posible confi gurar las salidas como N.O. o N.C., pero en caso de apagón los contactos se abrirán de todas maneras

· : Habilitación de mandos durante el tiempo de pausa
Según el ajuste del parámetro, el automatismo acepta o rechaza los mandos durante la apertura.

· : Funciones especiales PDM
=1. El pdm se utiliza como autorización para la apertura. Solo al pulsarlo se acepta un mando de apertura. Manteniendo
pulsado el pdm, no se acepta ningún mando de cierre, por lo que el disuasor permanece abierto
=2. El pdm funciona como en el punto 1, pero en caso de lógica automática, recarga el tiempo de pausa.
=3. El pdm funciona como habilitación para el sistema TERMON. Según el ajuste del parámetro , el cierre o la apertura
del contacto permiten activar o desactivar el sistema TERMON. Esto permite interconectar un calendario o un termo-
stato con un contacto limpio para optimizar el sistema de calefacción.

· : Polaridad presostato (entrada FCC)
N.A.: Tipo de presostato en uso hasta el 2012.
N.C.: Tipo de presostato en uso desde el 2013.
Hay que utilizar una antena sintonizada
en los 433 MHz. Conectar la eventual
antena afi nada, en la bornera antena.
Utilizar cable concéntrico RG58.
En el caso de instalaciones standard en las que no se requieran funciones avanzadas, es posible proceder a
la memorización manual de los transmisores, teniendo en cuenta la tabla de programación A y el
ejemplo para la programación base.
1) Si se desea que el transmisor active la salida 1, hay que pulsar el botón PR1; si se desea que el transmisor
active la salida 2, se tiene que pulsar el botón PR2.
2) Cuando el led DL1 empiece a parpadear, hay que presionar la tecla oculta del transmisor; el led DL1 per-
manecerá encendido de manera fi ja.
3) Pulsar la tecla para memorizar el transmisor, el led DL1 parpadeará rápidamente indicando que la memo-
rización ha sido realizada. Luego volverá a parpadear normalmente.
4) Para memorizar otro transmisor, repetir los pasos 2) y 3).
5) Para salir del modo de memorización, esperar hasta que el led se apague por completo y pulsar la tecla
de un mando a distancia antes memorizado.
NOTA IMPORTANTE: EL PRIMER TRANSMISOR MEMORIZADO DEBE MARCARSE CON EL ADHESIVO
DE LA LLAVE (MASTER).
El primer transmisor, en el caso de programación manual, asigna el código clave al receptor; este código
resulta necesario para poder efectuar la sucesiva clonación de los transmisores.

8. RECEPTORA RADIO

8.1 DATOS TÉCNICOS RECEPTOR
- N° máx. radiotransmisores memorizables:
- Frecuencia:
- Código mediante:
- N°combinaciones:

8.2 FUNCIONALIDADES CANAL RADIO

Canal 1: Seleccionar el mando por medio del parámetro R1
Canal 2: Cierra el contacto con relé en el bornero J7 "2nd CH RX"

8.3 INSTALACION DE LA ANTENA

J10

8.4 PROGRAMACION MANUAL

2048
433.92MHz
Algoritmo rolling-code
4 mil millones
cable antena RG58
- 71 -
Tecla oculta
