6. BEDIENUNg
6.1 Beschreibung des Bedienpanels
grüne led´s
zur anzeige des eingestellten
Modus für pulsteiler oder Multiplikator
gelbe led zur anzeige für dauerbetrieb
led zur anzeige des eingestellten analogsignals:
gelb = 0÷20 ma
grün = 4÷20 ma
rote led
für leermeldung
taste zum öffnen und schließen des programmenüs,
sowie zum speichern des betriebsmodus
6.2 Beschreibung der LED-Funktionen
„leVel = dauerrot
„ma" = grün
„ma" = gelb
1 x blinken alle 2 sekunden
blinken 1 x pro sekunde
blinken 2 x pro sekunde
blinken 3 x pro sekunde
18
LED
dosierbehälter leer
betriebsmodus 4÷20 ma
betriebsmodus 0÷20 ma
pumpe ist im „oFF"-Modus
pumpe befindet sich im
programmiermodus
netzspannung zu niedrig
(siehe typenschild)
netzspannung zu hoch
(siehe typenschild)
Ursache
dosierbehälter auffüllen
drücken sie die < on > - taste,
um die pumpe zu aktivieren
drücken sie die < p > - taste, um den
programmiermodus zu beenden
prüfen sie die spannungsversorgung.
Ziehen sie den netzstecker und
stecken sie ihn nach ca. 3-5 sekunden
wieder ein
prüfen sie die spannungsversorgung.
Ziehen sie den netzstecker und
stecken sie ihn nach ca. 3-5 sekunden
wieder ein
drehknopf (dK 1) zur Hublängenverstellung.
Erst Drücken, dann Drehen!
drehknopf (dK 2) zur Feinjustierung
des gewählten betriebsmodus:
gelb = 0÷100%
grau = n 1÷10
taste zum ein- und ausschalten der pumpe
und zur auswahl des betriebsmodus

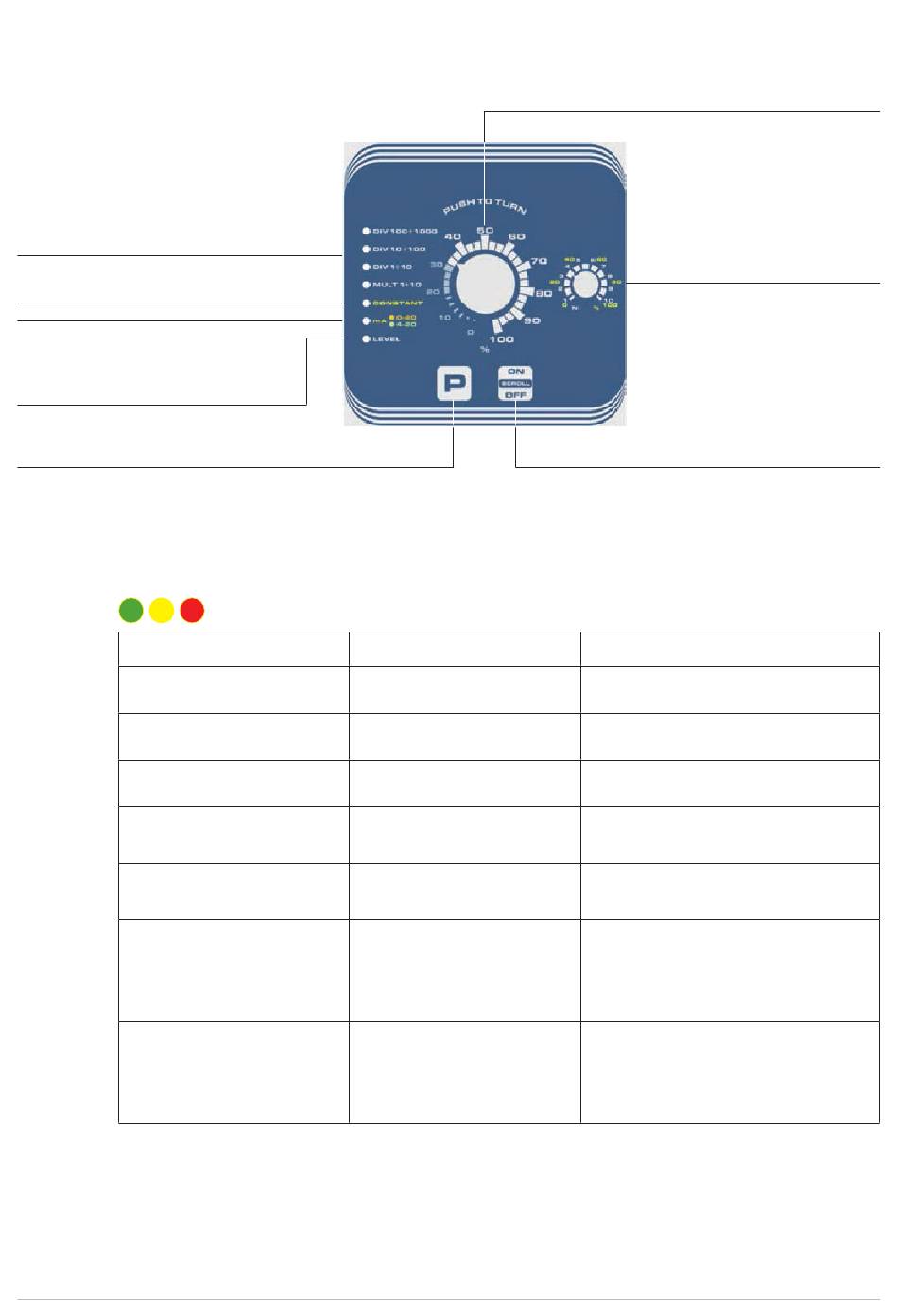

abb. 6.1 bedienpanel
tab. 6.1 Funktion der led´s
