- Seite 1 LASP LASP4 LASP5 SAUGLANZEN...
- Seite 2 Dieses Handbuch enthält wichtige SICHERHEITSINFORMATIONEN für die Installation und den Betrieb des Geräts. Befolgen Sie diese Informationen sorgfältig, um Personen- und Sachschäden zu vermeiden. Die in diesem Handbuch enthaltenen Informationen können Ungenauigkeiten oder typografische Fehler enthalten. Die in diesem Handbuch enthaltenen Informationen können jederzeit und ohne Vorankündigung geändert werden.
-
Seite 3: Einleitung

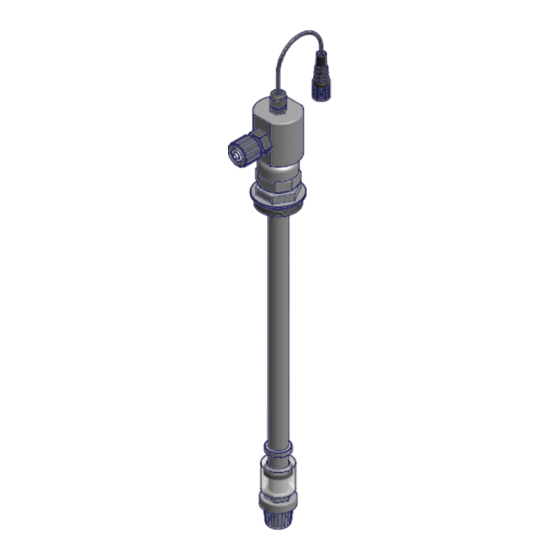

EINLEITUNG Die Sauglanze ist eine Vorrichtung zum Absaugen der Chemikalie aus ihrem Speichertank. Sie ist je nach Tank in verschiedenen Größen erhältlich. Die Sauglanze ist aus PVC, mit O-Ring aus EPDM oder FKM B. EIGENSCHAFTEN • Füllstandssonde für den Voralarm bei Erschöpfung des Produkts. LASP4 ist mit doppelter Füllstandssonde erhältlich. - Seite 4 Etwa 5 cm vom Boden entfernt platzieren Die LASP in den Modellen 4 und 5 können je nach Behälter auf zwei verschiedene Arten installiert werden: 1) Bei der Montage auf EMEC-Behältern muss der Bund 1"1/2 entfernt und die Lanze LASP direkt auf den Behälter geschraubt werden 2) Erfolgt die Montage an anderen Behältern, sind folgende...
- Seite 5 Abb. 2. Montage der LASP auf dem Tank. LASP4 mit der Einstellung 38 Teilung 2 werden wie folgt direkt auf Tankverschlüssen verwendet: ein Durchgangsloch von Ø38.50 auf dem Verschluss anbringen den an der LASP4 vorhandenen Bund entfernen LASP4 in den Verschluss des Tanks einsetzen den Bund auf den Anschluss schrauben und ihn festziehen Etwa 5 cm vom Boden entfernt platzieren...
- Seite 6 2. Das Saugrohr der Pumpe an den Saugausgang anschließen. Bei doppelter Ansaugung ist das Saugrohr mit dem zweiten Saugausgang der Lanze zu verbinden. Abb. 3. Montage des Saugrohrs. Rohrhalterung Rohranschlag Rohrbefestigungs-Ringmutter 3. Den BNC des Kabels der Füllstandssignale mit dem BNC des Füllstands der Dosierpumpe verbinden. Bei einer doppelten Füllstandssonde sind die Kabel an ein Gerät oder eine SPS anzuschließen.
-
Seite 7: Abmessungen
ABMESSUNGEN Abmessungen: mm LASP5 G 1 1/2 Entworfen von Geprüft von Änderung Massimo_F MODELL TANKVOLUMEN LASP5/V40 50 l (Mod. CNT PD 50) LASP5/D40 LASP5/V63 120 l (Mod. CNT PD 120) LASP5/D63 LASP5/V75 250 l (Mod. CNT PD 250) LASP5/D75 LASP5/V108 1080 1185 500 l (Mod. - Seite 8 LASP4 Ø34.00 Entworfen von Geprüft von Änderung Massimo_F 62,80 MODELL TANKVOLUMEN LASP4/V40 50 l (Mod. CNT PD 50) LASP4/D40 LASP4/V63 120 l (Mod. CNT PD 120) LASP4/D63 LASP4/V75 250 l (Mod. CNT PD 250) LASP4/D75 LASP4/V108 1080 1190 500 l (Mod. CNT PD 500) LASP4/D108 LASP4/V122 1220...
-
Seite 9: Wartung
WARTUNG BEDIENERSCHUTZ Verwenden Sie IMMER Sicherheitsausrüstung entsprechend den betrieblichen Vorschriften. Verwenden Sie im Arbeitsbereich, bei der Installation, Wartung und beim Umgang mit Chemikalien: • Schutzmaske • Schutzhandschuhe • Schutzbrille • Gehörschutzstöpsel oder Kapselgehörschutz • zusätzliche PSA, falls erforderlich Trennen Sie immer die Stromversorgung ab, bevor Sie irgendwelche Installations- oder Wartungsarbeiten durchführen. - Seite 10 LASP - SAUGLANZEN Datenb NSCHAFTEN lstandssonde (auch mit doppelter Füllstandssonde erhältlich) denventil und -filter he einstellbar. festigungsanschluss 1 1/4" häuse aus PVC zu vier Saugausgänge verfügbar FIKATIONEN MODELLE LASP3 LASP/V LASP - Anschlüsse 3/8” LASP/D LASP1 LASP1 - Anschlüsse 1/2” LASP/V-2L LASP/D-2L (Version 2 Stufen)
- Seite 11 LASP - SAUGLANZEN Datenb ESSUNGEN LÄNG GESAMTLÄNGE GESAMTLÄNG BEHÄLTERVOLUMEN E (B) LITER 60 cm 61 cm 25 l 61 cm 62 cm 60 l (Mod. CNT06) 75 cm 76 cm 100 l (Mod. CNT1N) 87 cm 88 cm 200 l (Mod. CNT2N) 95 cm 96 cm 300 l (Mod.
-
Seite 12: Entsorgung Von Altgeräten Durch Die Anwender
Entsorgung von Altgeräten durch die Anwender Dieses Symbol weist Sie darauf hin, dass das Produkt nicht mit dem normalen Abfall entsorgt werden darf. Achten Sie auf die menschliche Gesundheit und die Umwelt, indem Sie die ausrangierten Geräte bei einer ausgewiesenen Sammelstelle für das Recycling von elektronischen und elektrischen Geräten abgeben.
