3.5 Montage Axial-Fußfilter mit Niveauschalter
im lieferumfang der pumpe ist ein axial-Fußfilter mit niveauschalter/leermelder enthalten, wenn
die option lasp - sauglanze nicht bestellt wurde.
der niveauschalter/leermelder ist demontierbar und besteht aus vier Komponenten:
- unterer Klemmring
- schwimmer mit integriertem Magnetring
- Kontaktschalter mit anschlusskabel
- oberer Klemmring
Montage des Niveauschalters (Demontage in umgekehrter Reihenfolge):
1) schieben sie den unteren Klemmring in die nut oberhalb des Fußfilters.
2) schieben sie dann den schwimmer über den schaft.
3) stecken sie die Kontaktschalter in die dafür vorgesehene, senkrechte nut und drücken sie ihn
nach unten, bis ein „Klicken" das einrasten des schalters anzeigt.
4) schieben sie nun den oberen Klemmring in die obere nut des Fußfilters.
5) Montieren sie abschließend den saugschlauch - wie in abbildung 3.4 und 3.4 dargestellt.

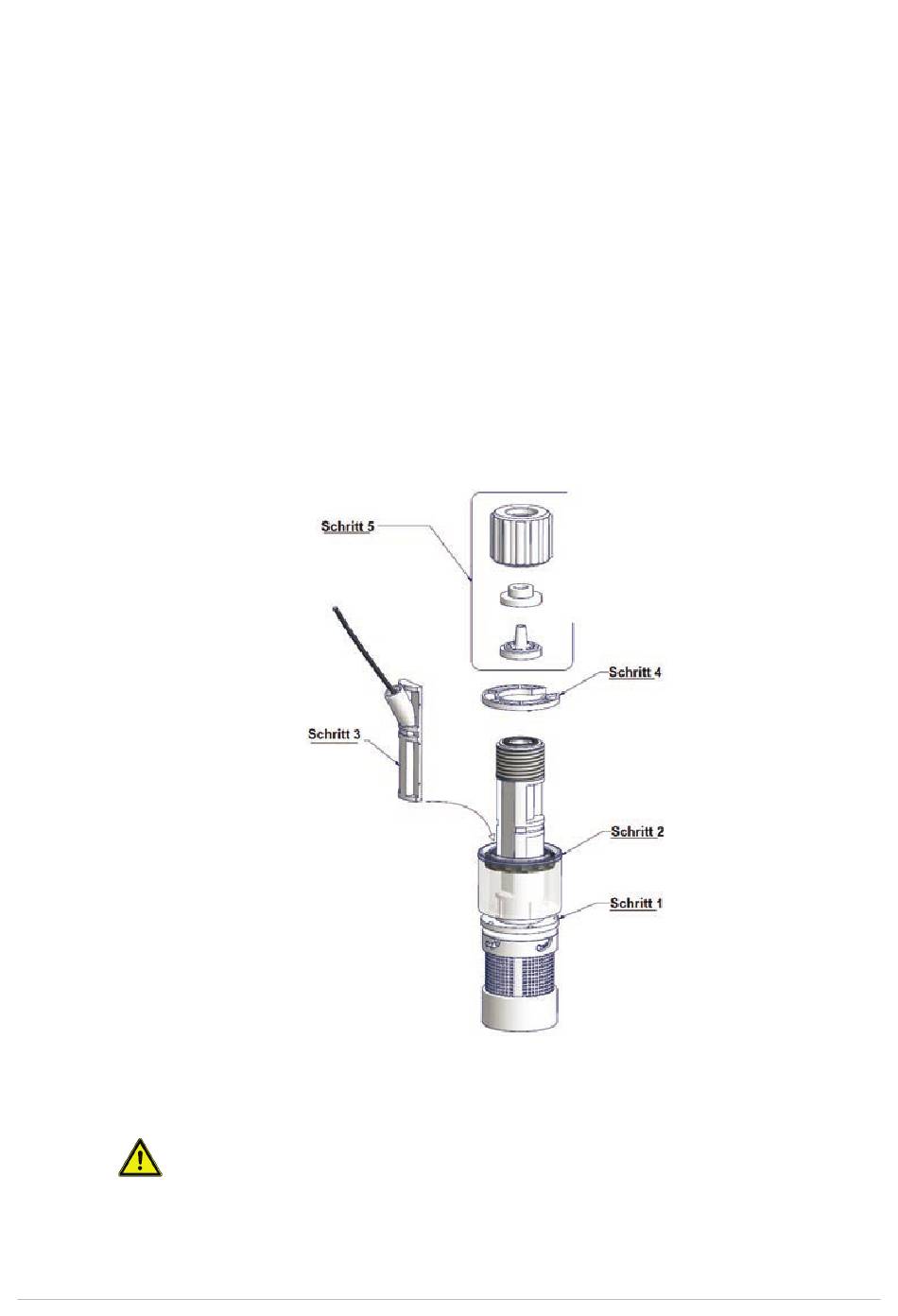

abb. 3.7 axial-Fußfilter
• schließen sie den bnC-stecker des leermelders an den anschluß „leVel" der dosierpumpe an.
• stellen sie den axial-Fußfilter auf den boden des dosiermittelbehälters.
Warnung:
ist der behälter mit einem rührwerk ausgerüstet, dann ist der axial-Fußfilter nicht verwendbar, da
er sich mit dem saugschlauch um die rührwerkswelle wickeln könnte. Verwenden sie in diesem
Fall eine sog. „lasp"-sauglanze!
13
