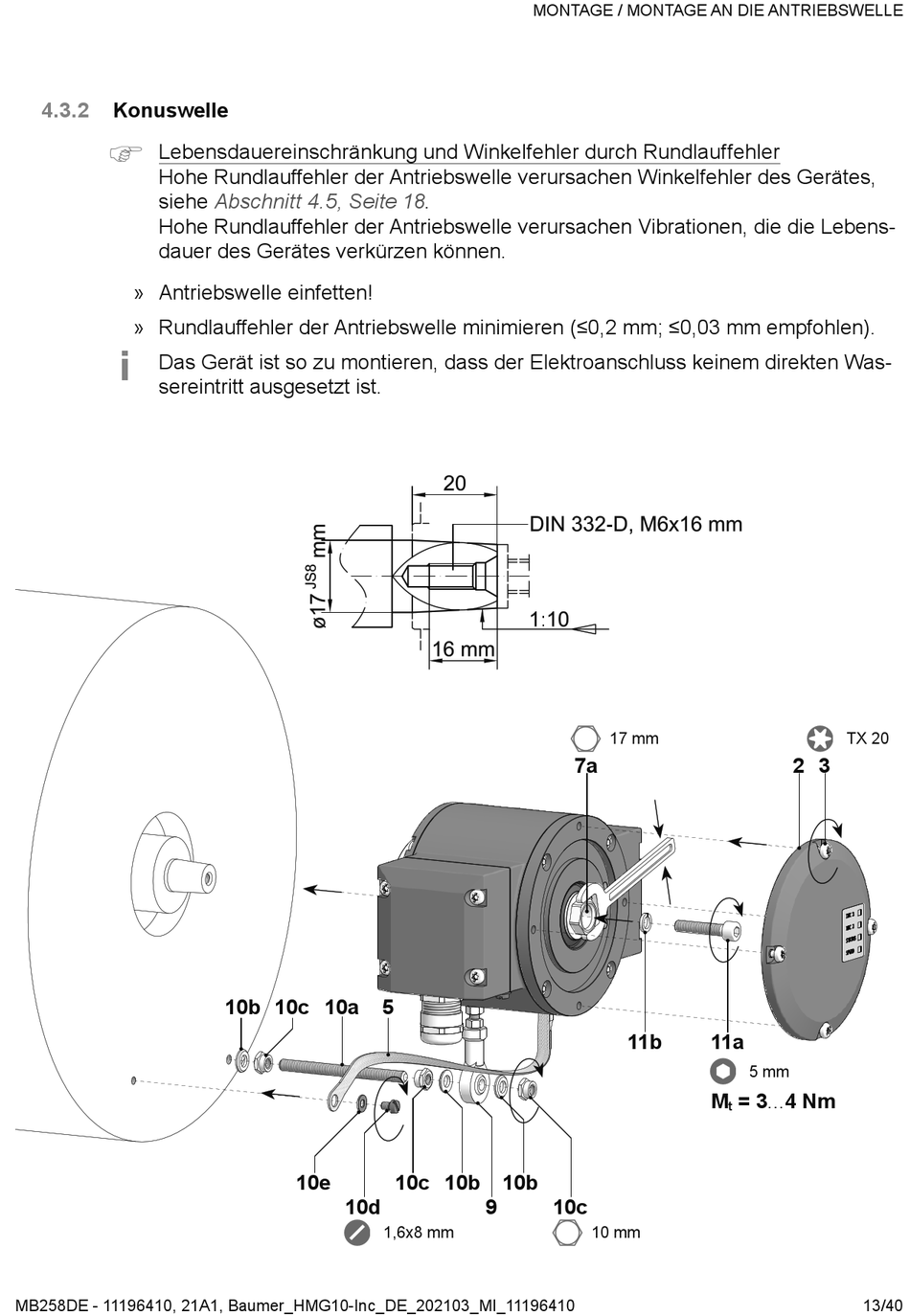

4.3.2 Konuswelle
)
Lebensdauereinschränkung und Winkelfehler durch Rundlauffehler
Hohe Rundlauffehler der Antriebswelle verursachen Winkelfehler des Gerätes,
siehe
Hohe Rundlauffehler der Antriebswelle verursachen Vibrationen, die die Lebens-
dauer des Gerätes verkürzen können�
» Antriebswelle einfetten!
» Rundlauffehler der Antriebswelle minimieren (≤0,2 mm; ≤0,03 mm empfohlen).
i
Das Gerät ist so zu montieren, dass der Elektroanschluss keinem direkten Was-
sereintritt ausgesetzt ist�
MB258DE - 11196410, 21A1, Baumer_HMG10-Inc_DE_202103_MI_11196410
Abschnitt 4.5, Seite
10b 10c 10a 5
10e
10d
1,6x8 mm
MOnTAGE / MOnTAGE An DIE AnTRIEBSWELLE
18�
10c 10b 10b
9 10c
17 mm
7a
11b 11a
M = 3���4 Nm
t
10 mm
TX 20
2 3
5 mm
13/40
