PSI-MODEM-SHDSL/SERIAL
2-8
PHOENIX CONTACT
2.3.3
Schaltausgänge anschließen
Damit die Schaltausgänge (DO/DIO) funktionieren, muss das Modem über die
COMBICON-Steckverbinder mit Spannung versorgt werden. Bei einer Einspeisung der
Spannungsversorgung über USB oder den Tragschienen-Connector ist dieses nicht
möglich.

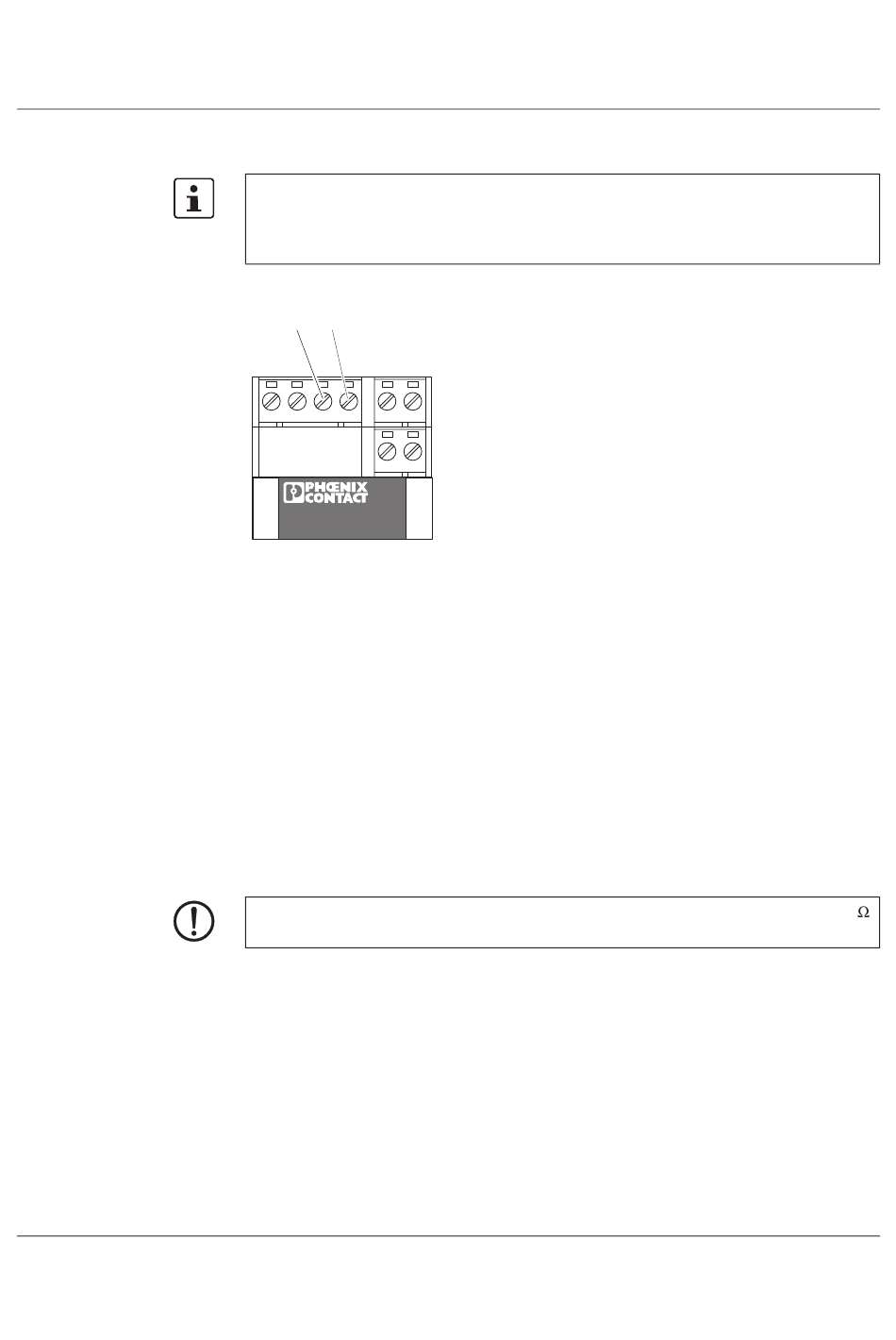

DO DIO
Bild 2-7
Digitale Schaltausgänge
Das Modem hat zwei digitale Schaltausgänge.
–
DO Schaltausgang, digital (24 V, offen)
–
DIO Schaltausgang, digital (24 V, offen)
Sie können die Schaltausgänge über die Konfigurationssoftware PSI-CONF einstellen.
2.3.3.1
Werkseinstellung
DSL A
DO = „24 V"
DO = „offen"
DSL B
DIO = „24 V"
DIO = „offen"
Anschließen
ACHTUNG: Wenn Ausgänge verwendet werden, müssen Sie eine Mindestlast von 20 k
anschließen.
•
Schließen Sie die Leitung an die entsprechende Schraubklemme an.
gute bis sehr gute Verbindung
keine bis mäßige Verbindung
gute bis sehr gute Verbindung
keine bis mäßige Verbindung
104275_de_00
