Phoenix Contact VS-PP-R-1XRJ45/5-LSA Einbauanleitung

Einbauanleitung
D
VS-PP-R-1XRJ45/5-LSA (Artikel-Nr. 16 53 03 2)
VS-PP-R-3XRJ45/5-LSA (Artikel-Nr. 16 53 04 5)
VS-PP-R-8XRJ45/5-LSA (Artikel-Nr. 16 54 89 5)
VS-PP-R-1XRJ45/5-SC (Artikel-Nr. 16 56 39 8)
VS-PP-R-3XRJ45/5-SC (Artikel-Nr. 16 56 40 8)
VS-PP-R-8XRJ45/5-SC (Artikel-Nr. 16 54 41 1)
Typ
VS-PP-R-1XRJ45/5-...
VS-PP-R-3XRJ45/5-...
VS-PP-R-8XRJ45/5-...

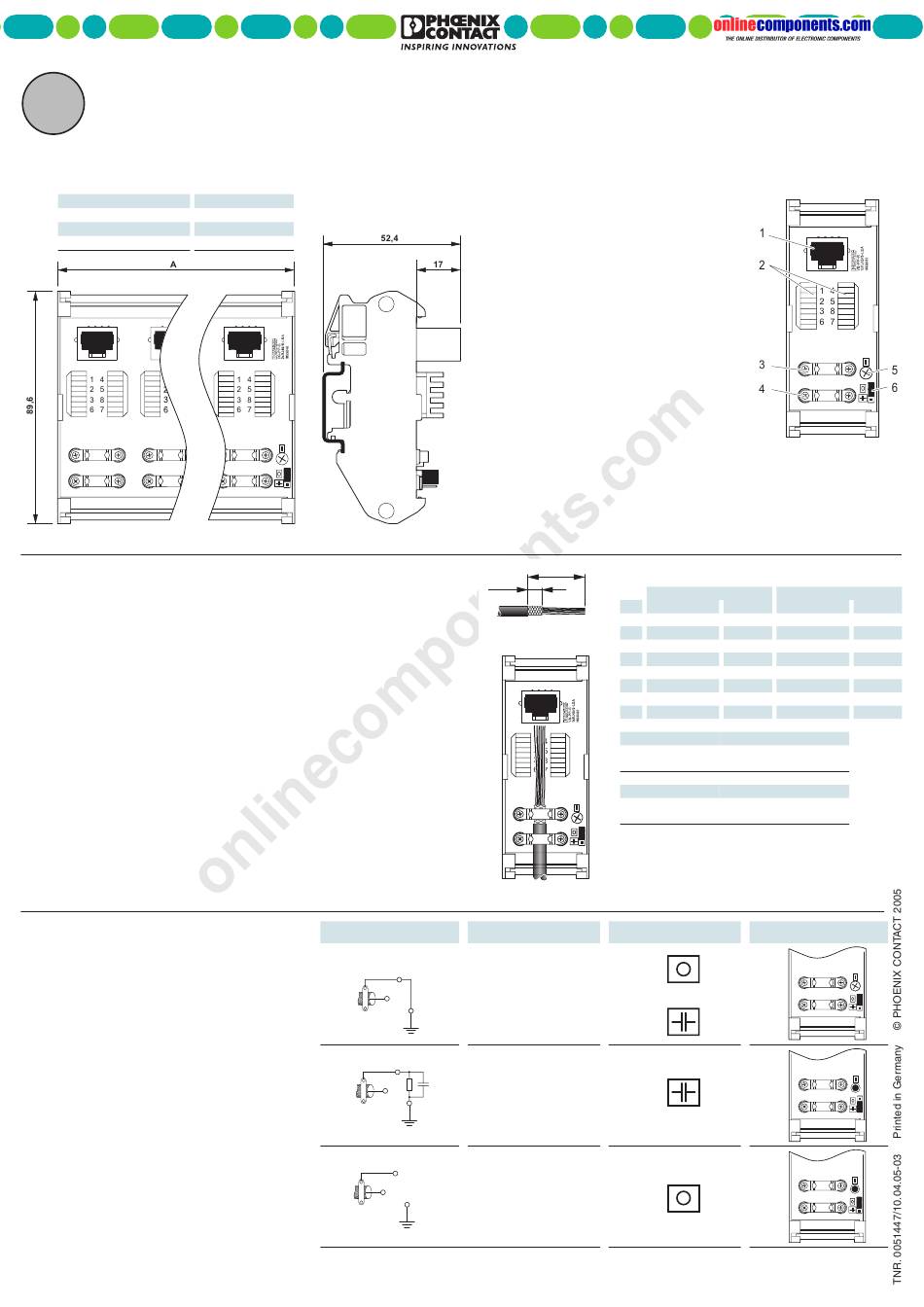

Abmessungen: VS-PP-R-...xRJ45/5-...
Kabelanschluss
An das Patchpanel können Kabel mit einem
Manteldurchmesser von 5,0 -8,5 mm und
einem Aderquerschnitt von AWG 26-22
(LSA) bzw. AWG 26-16 (SC) angeschlossen
werden.
Manteln Sie das Kabel gemäß der Abb. 1
ab.
Montieren Sie das Kabel an der Kabelzug-
entlastungsschelle und befestigen Sie das
Schirmgeflecht (Schirmfolie) unter der
Schirmkontaktierungsschelle gemäß der
Abb. 2 . Bei Kabeln mit einem Durchmes-
ser < 6,0 mm empfehlen wir, die Schirm-
kontaktierungsschelle und die
Zugentlastungsschelle umzudrehen, um
eine ausreichende Fixierung des Kabels
sicherzustellen.
Beachten Sie, dass das Kabel durch zu
festes Anschrauben der Schelle gequetscht
und somit beschädigt werden könnte.
Schirmerdung
Am Patchpanel können verschiedene Arten der Schirmer-
dung durch Kombination von Erdungsschraube und Steck-
brücke eingestellt werden.
Wählen Sie die gewünschte Variante aus der nebenste-
henden Tabelle aus.
Beachten Sie:
Bei den Typen mit 3 bzw. 8 Kanälen gilt die gewählte Vari-
ante der Schirmerdung für alle Kanäle.
A [mm]
34,7
91,5
211,0
LSA Anschluss:
Konfektionieren Sie die Adernpaare mit
Hilfe des LSA-Anlegewerkzeugs (CT-WT/A
Artikel-Nr. 27 65 50 5) gemäß der TIA 568
Anschlusstabelle an die LSA-Anschlusslei-
ste.
Schraubanschluss (SC):
Nach dem Abisolieren und dem Vercrimpen
der einzelnen Adern mit Aderendhülsen
können Sie die Adern an die Schraubklem-
men gemäß der TIA 568 Anschlusstabelle
anschließen.
Schirmerdung
Schirm hart an PE geerdet
(Auslieferungszustand)
Schirm über RC-Glied geerdet
Schirm nicht geerdet
PHOENIX CONTACT GmbH & Co. KG
32823 Blomberg, Germany
Tel.
Fax
www.phoenixcontact.com
Bezeichnungen
1 Buchseneinsatz RJ45
2 LSA Anschlussleisten bzw. Schraubklemmen
mit Kennzeichnug der Pinbelegung
3 Schirmkontaktierungsschelle
4 Kabelzugentlastungsschelle
5 Erdungsschraube
6 Steckbrücke für Auswahl der Schirmerdung
TIA 568 Anschlusstabelle
60 mm
14 mm
Pin
1 Weiß / Orange
2
Abb. 1
3
4
5
6
7
8
Line Kabel
Stecker 1
Stecker 2
Cross-over Kabel
Stecker 1
Stecker 2
Abb. 2
Erdungsschraube Steckbrückenposition
Schraube eingeschraubt
Schraube entfernt
Schraube entfernt
++49 52 35/300
++49 52 35/34 12 00
TIA 568B TIA 568A
Aderfarbe Signal Aderfarbe
Transmit - Weiß / Grün
Orange Transmit + Grün
Weiß / Grün Receive - Weiß / Orange
Blau Blau
Weiß / Blau Weiß / Blau
Grün Receive + Orange
Weiß / Braun Weiß / Braun
Braun Braun
TIA 568B
TIA 568B
TIA 568B
TIA 568A
Zeichnung
oder
Signal
Receive -
Receive +
Transmit -
Transmit +
