Tabelle 1-3
Information zu den Schnittstellen
Grundlagen der Schnittstelle
RS-232
siehe „RS-232" auf Seite 1-6
RS-422
siehe „RS-422" auf Seite 1-7
RS-485 W2
siehe „RS-485 W2" auf Seite 1-8
104275_de_00
1.6.3
Sternstruktur (für alle Schnittstellen)
RS-232
RS-422
RS-485
RS-232
RS-422
RS-485

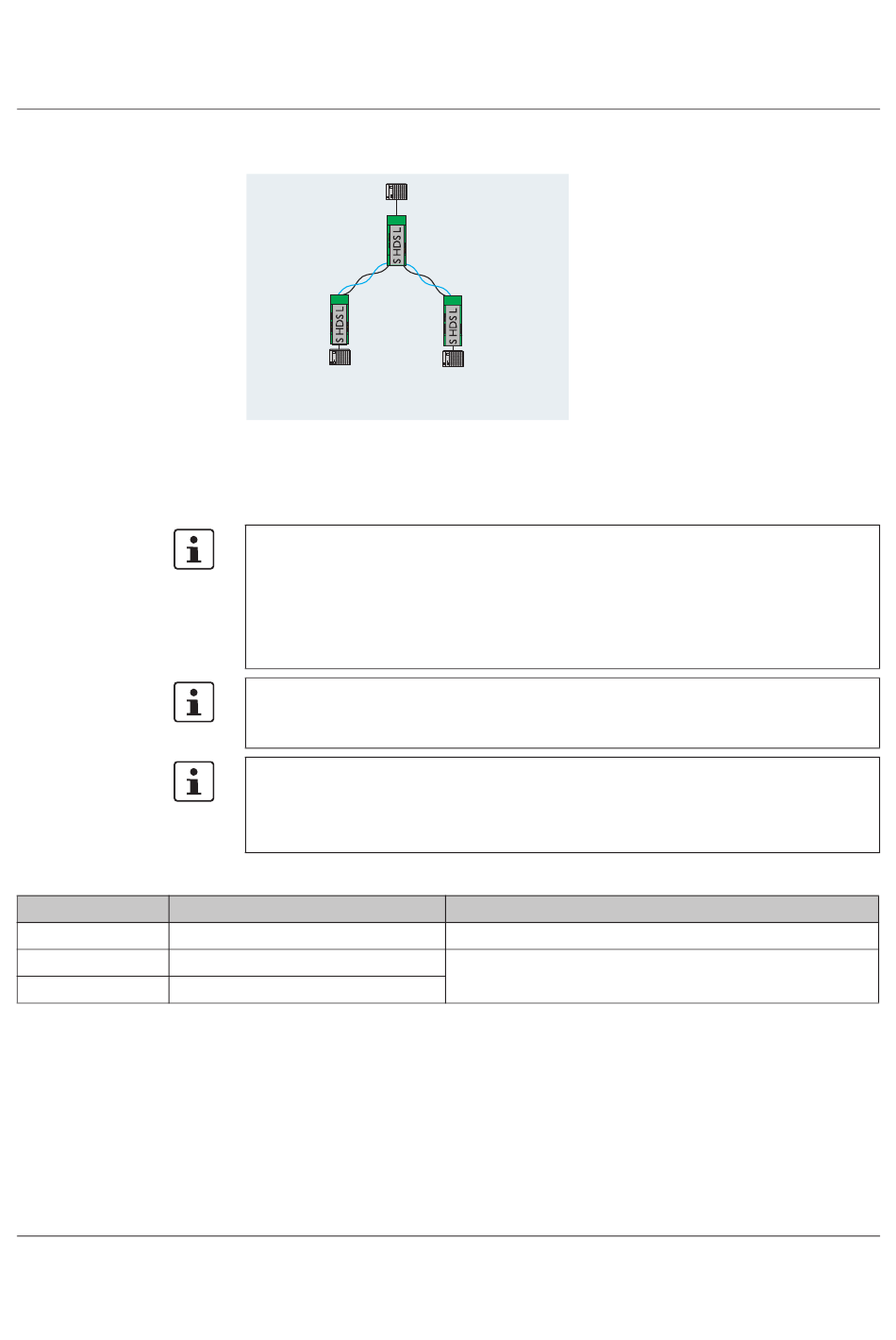

Bild 1-7
Sternstruktur (RS-232, RS-422, RS-485)
Die Sternstruktur im Beispiel (Bild 1-7) besteht aus genau drei Modems. Es ist eine Linien-
struktur, bei der das mittlere Modem als Kopfstation nach oben gezogen wurde. Realisiert
wird es dadurch, dass an jedem Modem zwei SHDSL-Ports vorhanden sind.
Bei einem Mischbetrieb von einem RS-232-Gerät mit einem RS-422- oder RS-485-Gerät
ist kein Hardware- oder Software-Handshake möglich.
Bei RS-422 und RS-485 sind keine Leitungen für den Hardware-Handshake vorgesehen.
Er wird somit nicht unterstützt.
Für RS-232, RS-422 und RS-485 ist kein allgemeingültiger Software-Handshake defi-
niert. Er wird daher ebenfalls nicht unterstützt.
Sie können eine Linienstruktur realisieren, in der Voll- und Halbduplex-Schnittstellen vor-
kommen (z. B. RS-485 und RS-232/RS-422). In diesem Fall muss aber das Protokoll da-
für sorgen, dass alle Schnittstellen halbduplex betrieben werden.
Wenn eine Linienstruktur nur mit Vollduplex-fähigen Schnittstellen (RS-232, RS-422) auf-
gebaut wird, muss das Protokoll den Halbduplex-Betrieb sicherstellen.
Die Schnittstellen RS-232 und RS-422 sind im Normalfall für eine Punkt-zu-Punkt-Verbin-
dung und nicht für eine Linienstruktur ausgelegt.
Beschreibung des SHDSL-Standleitungsmodems
halbduplex
RS-232
RS-422
RS-485
Anschließen am SHDSL-Modem (Steckerbelegung)
siehe „RS-232-Schnittstelle" auf Seite 2-10
siehe „RS-485 W2-/RS422-Schnittstelle" auf Seite 2-11
1-11
