Aufbau einer Kopfstation
Bei der Sternstruktur werden einzelne Linienstrukturen über eine Kopfstation miteinander
gekoppelt. In den beiden Beispielen oben sind das die Geräte A5, B2 und C3, die über
einen Tragschienen-Connector (T-BUS) verbunden sind.
Wir empfehlen für eine Kopfstation die Geräte über den T-BUS zu verbinden. Auf diese
Weise sind die Segmente galvanisch getrennt.
③
①
②
⑥
Nicht empfohlen! (RS-485)

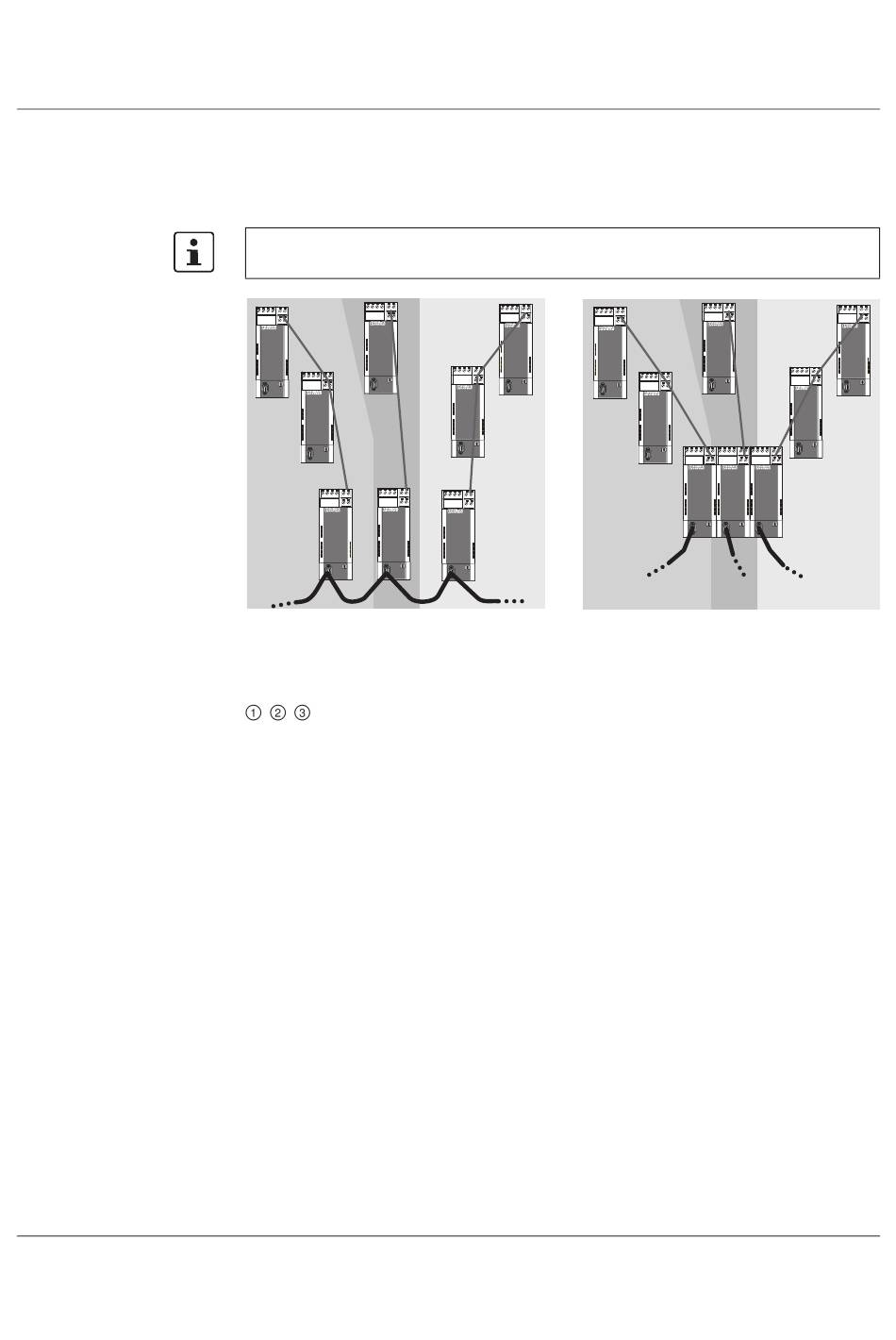

Bild 1-12
Beispiele für RS-485-Kopfstation
Legende
,
,
... Segmente
④
①
⑤
③
⑤
②
T-BUS
⑥
⑦
Empfohlen! (RS-485)
104275_de_00
④
⑧
