2.1
Modul auf Tragschiene montieren
WARNUNG:
Montieren und demontieren Sie das Modem nur im spannungsfreien Zustand!
ACHTUNG:
Die Tragschiene muss für eine sichere Funktion mit PE verbunden werden.
2.1.1
Montage auf Tragschiene (Einzelgerät)
A

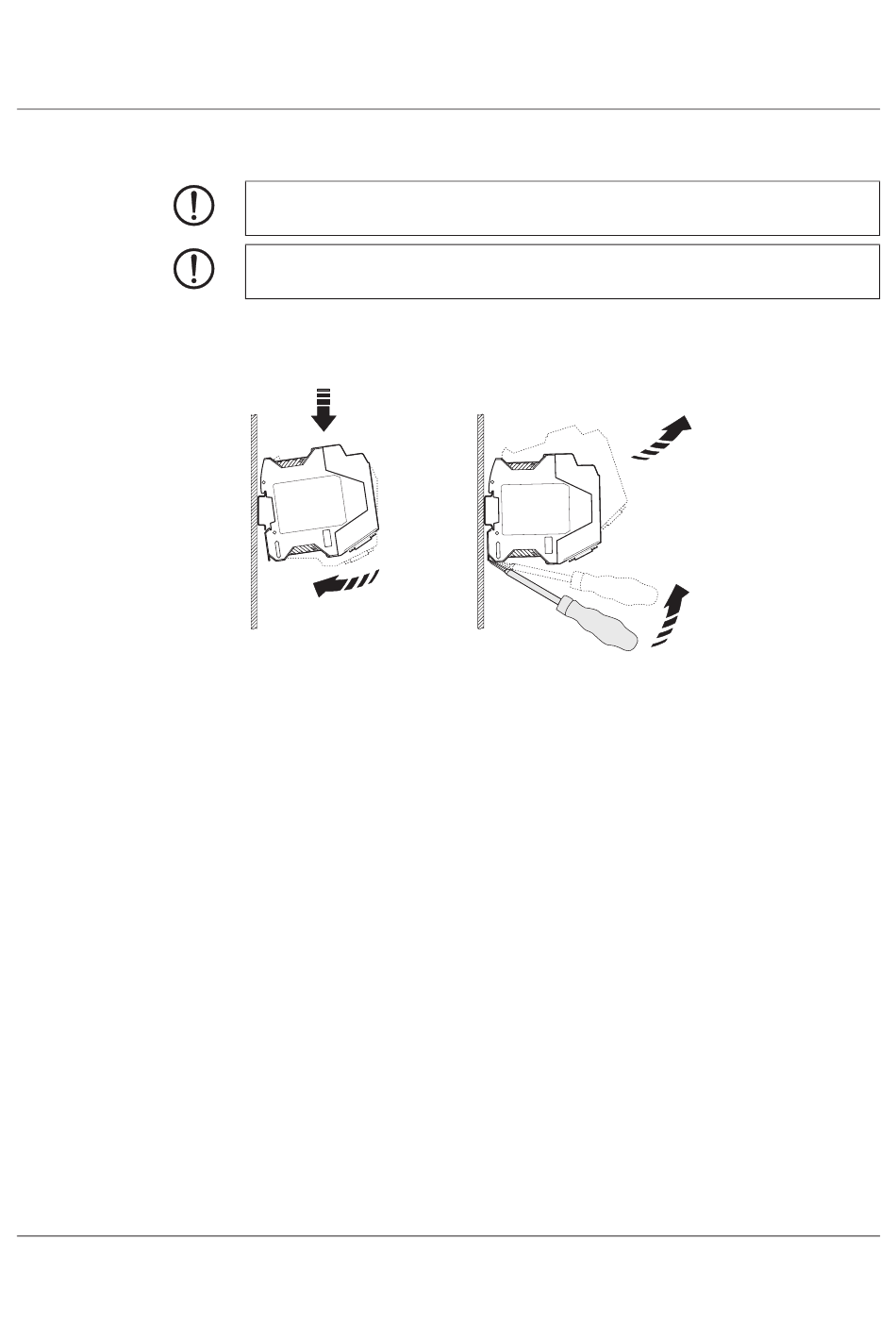

Bild 2-1
Montage und Demontage Einzelgerät
Montage:
•
Setzen Sie das Gerät von oben auf eine geerdete 35-mm-Tragschiene so auf, dass die
obere Gehäusenut an der Oberkante der Tragschiene einhakt (siehe Bild 2-1 A).
•
Drücken Sie das Gerät vorsichtig am Gehäusekopf in Richtung der Montagefläche.
•
Nachdem der Rastfuß hörbar an der Tragschiene eingerastet ist, prüfen Sie den festen
Sitz
Demontage:
•
Lösen Sie mit einem geeigneten Schraubendreher den Verriegelungsmechanismus
am Rastfuß des Geräts (siehe Bild 2-1 B).
•
Fassen Sie das Gerät am Gehäusekopf an und drehen es vorsichtig nach oben.
•
Heben Sie das Gerät vorsichtig von der Tragschiene ab.
B
101973A008
