PSI-MODEM-SHDSL/SERIAL
1-12
PHOENIX CONTACT
1.6.4
Sternstruktur über Tragschienen-Connector und
RS-485-Schnittstelle
Grundsätzlich kann eine Sternstruktur über den Tragschienen-Connector nur in Kombi-
nation mit der RS-485-Schnittstelle genutzt werden.
Achten Sie darauf, dass alle über den Tragschienen-Connector (T-BUS) verbunde-
nen Geräte die gleiche serielle Datenraten verwenden.
RS 485
...
RS 485 RS 485 RS 485 RS 485

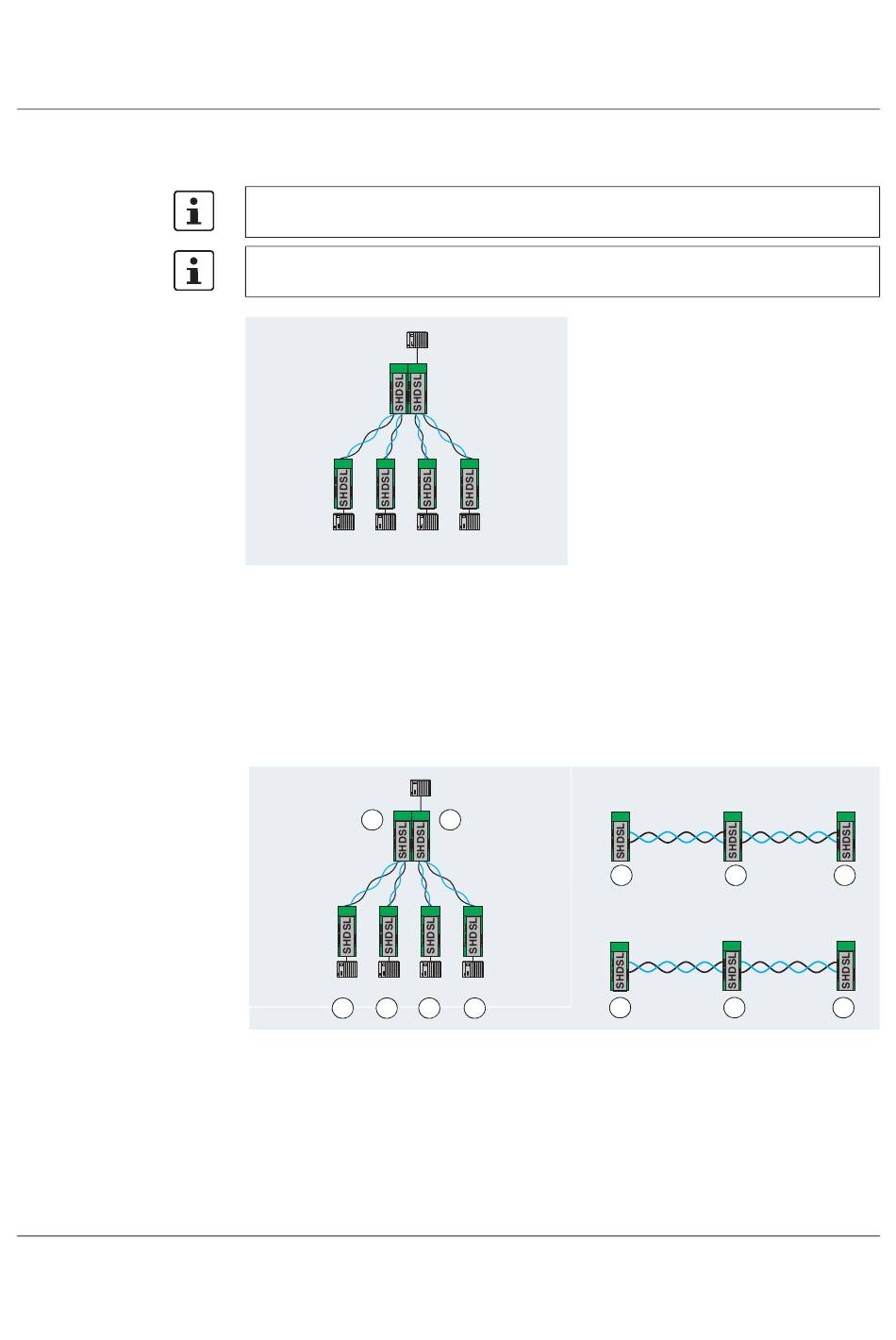

Bild 1-8
Sternstruktur, RS-485
In der Kopfstation werden die Geräte über den Tragschienen-Connector (T-BUS) verbun-
den.
Der Tragschienen-Connector unterstützt RS-485. Mit RS-232 und RS-422 kann er nicht ge-
nutzt werden.
Um eine Sternstruktur zu konfigurieren, müssen Sie mehrere Linienstrukturen anlegen.
Im Beispiel müssen Sie zwei Linienstrukturen anlegen, die jeweils aus drei Geräten beste-
hen.
RS 485
B
...
RS 485 RS 485 RS 485 RS 485
A
C
Bild 1-9
Beispiel für Sternstruktur (RS-485-Schnittstelle bei allen Geräten)
...
Linie 1
E
...
Linie 2
D
F
A
B
D
E
C
F
104275_de_00
