104275_de_00
2.1.2
Montage mit Tragschienen-Connector (Verbundstation)
Sie können durch den Einsatz einer zusätzlichen System-Stromversorgung (MINI-SYS-PS-
100-240AC/24DC/1.5, Artikel-Nr. 2866983) eine redundante Spannungsversorgung für
weitere angeschlossene Geräte zur Verfügung stellen.
Dazu werden vor der Montage zwei Tragschienen-Connectoren (Artikel-Nr. 2709561) pro
Modem in die Tragschiene eingelegt, die die Spannungsversorgung weiterleiten.
A
C
D

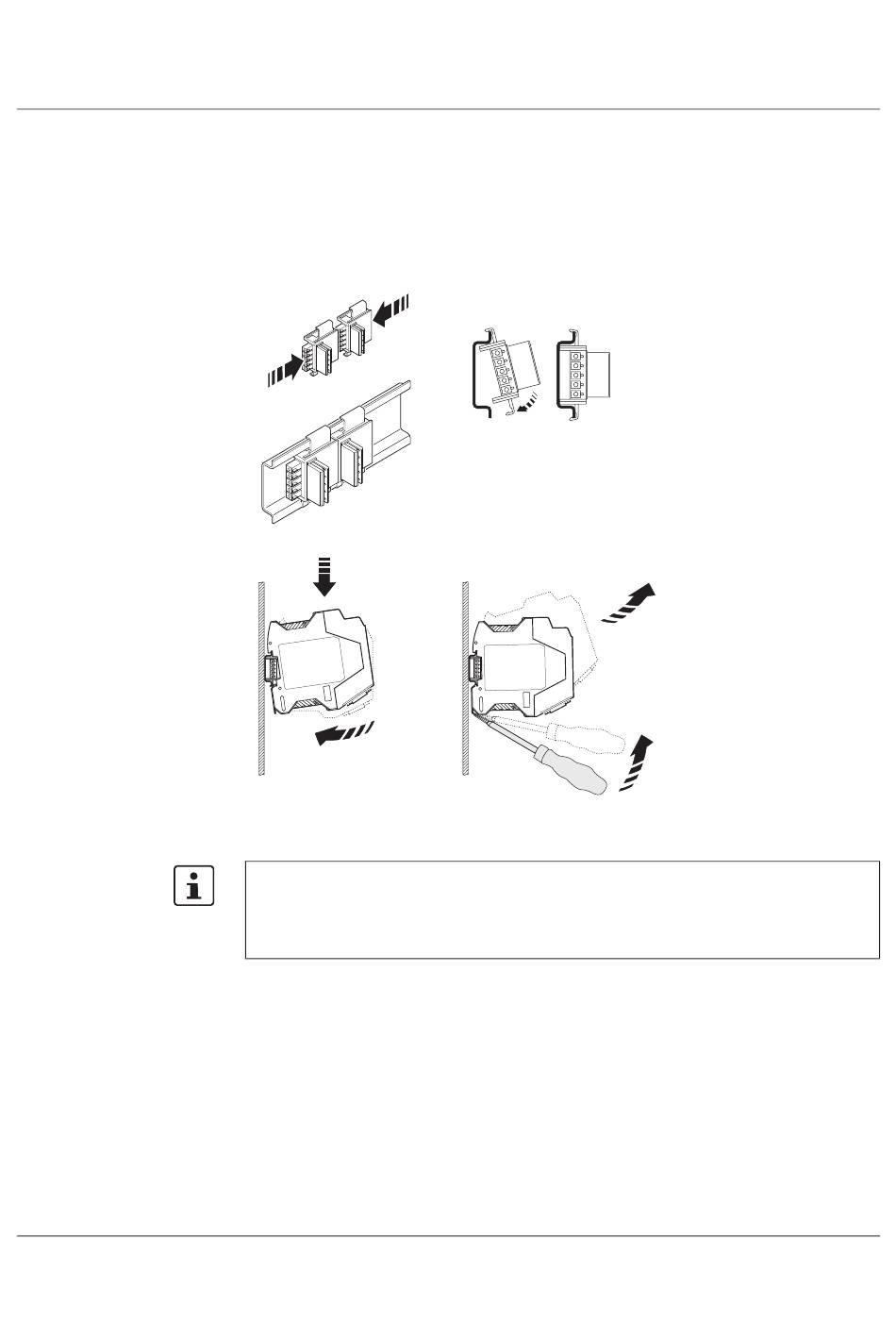

Bild 2-2
Montage und Demontage Verbundstation
Achten Sie auf die passgenaue Ausrichtung zwischen Tragschienen-Connector und Ge-
rät.
•
Tragschienen-Connector (Steckerteil) links und
•
Gerät (Rastfuß) unten
•
Schieben Sie die Tragschienen-Connectoren zusammen (A) und legen Sie in die Trag-
schiene ein (B/C).
•
Setzen Sie das Gerät von oben auf die Tragschiene so auf, dass die obere Gehäusenut
an der Oberkante der Tragschiene einhakt (D).
•
Drücken Sie das Gerät vorsichtig am Gehäusekopf in Richtung der Montagefläche, so-
dass der Gerätebusverbinder sicher auf den Tragschienen-Connector aufsitzt.
•
Nachdem der Rastfuß hörbar an der Tragschiene eingerastet ist, prüfen Sie den festen
Sitz.
B
E
Hardware-Installation
2-3
PHOENIX CONTACT
