104275_de_00
1.6
Realisierbare Netzwerkstrukturen
1.6.1
Punkt-zu-Punkt-Verbindung
SHDSL 2-Draht
RS 232
RS 422
RS 485

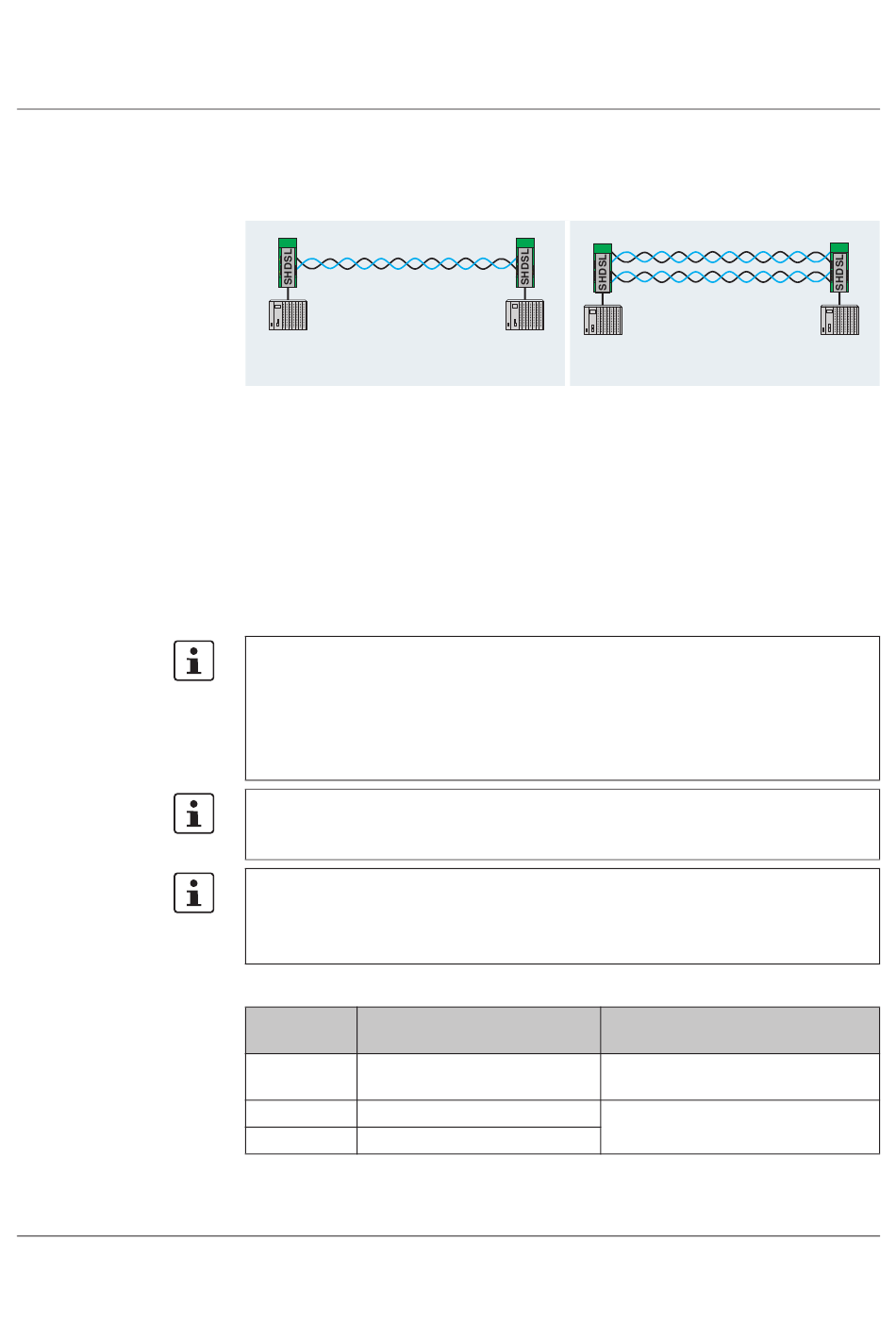

Bild 1-5
Punkt-zu-Punkt-Verbindung
Eine Punkt-zu-Punkt-Verbindung bezeichnet eine direkte Verbindung zwischen zwei Gerä-
ten ohne Zwischenstation.
Bei geringen Datenraten und guter Leitungsqualität können Strecken über 20 km über-
brückt werden.
Grundsätzlich können folgende Schnittstellen für eine Punkt-zu-Punkt-Verbindung genutzt
werden:
–
RS-232, bis zu 230,4 kBit/s
–
RS-422, bis zu 2000 kBit/s
–
RS-485 W2, bis zu 2000 kBit/s
Bei einem Mischbetrieb von einem RS-232-Gerät mit einem RS-422- oder RS-485-Gerät
ist kein Hardware- oder Software-Handshake möglich.
Bei RS-422 und RS-485 sind keine Leitungen für den Hardware-Handshake vorgesehen.
Er wird somit nicht unterstützt.
Für alle drei Schnittstellen ist kein allgemeingültiger Software-Handshake definiert. Er
wird daher ebenfalls nicht unterstützt.
Sie können eine Punkt-zu-Punkt-Verbindung realisieren, in der Voll- und Halbduplex-
Schnittstellen vorkommen (z. B. RS-485 und RS-232/RS-422). In diesem Fall muss aber
das Protokoll dafür sorgen, dass alle Schnittstellen halbduplex betrieben werden.
Bei einer RS-422-Konfiguration (Punkt-zu-Punkt-Verbindung) werden die Abschlusswi-
derstände automatisch über die Software aktiviert.
Bei einer RS-485 W2-Konfiguration kann der Abschlusswiderstand über die Konfigurati-
onssoftware PSI-CONF ein- und ausgeschaltet werden.
Tabelle 1-1
Information zu den Schnittstellen
Grundlagen der Schnittstelle
RS-232
siehe „RS-232" auf Seite 1-6
RS-422
siehe „RS-422" auf Seite 1-7
RS-485 W2
siehe „RS-485 W2" auf Seite 1-8
Beschreibung des SHDSL-Standleitungsmodems
RS 232
RS 232
RS 422
RS 422
RS 485
RS 485
Anschließen am SHDSL-Modem
(Steckerbelegung)
siehe „RS-232-Schnittstelle" auf
Seite 2-10
siehe „RS-485 W2-/RS422-Schnitt-
stelle" auf Seite 2-11
SHDSL 4-Draht
RS 232
RS 422
RS 485
1-9
PHOENIX CONTACT
