Inhaltszusammenfassung für Phoenix Contact PSI-MODEM-SHDSL/SERIAL
- Seite 1 Anwenderhandbuch UM DE PSI-MODEM-SHDSL/SERIAL Artikel-Nr.: — SHDSL-SERIAL-Standleitungsmodem, für Punkt-zu-Punkt-, Linien- und Sternstrukturen auf betriebseigenen Leitungen...
- Seite 2 Anwenderhandbuch SHDSL-SERIAL-Standleitungsmodem, für Punkt-zu-Punkt-, Linien- und Sternstrukturen auf betriebseigenen Leitungen 2011-11-05 Bezeichnung: UM DE PSI-MODEM-SHDSL/SERIAL Revision: Artikel-Nr.: — Dieses Handbuch ist gültig für: Bezeichnung Revision Artikel-Nr. PSI-MODEMSHDSL/SERIAL 2313669 104275_de_00 PHOENIX CONTACT...
- Seite 3 Dieses Symbol und der dazugehörige Text vermitteln zusätzliche Informationen oder verweisen auf weiterführende Informationsquellen. So erreichen Sie uns Internet Aktuelle Informationen zu Produkten von Phoenix Contact und zu unseren Allgemeinen Geschäftsbedingungen finden Sie im Internet unter: www.phoenixcontact.com. Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
- Seite 4 Bitte beachten Sie folgende Hinweise Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist.
-
Seite 5: Inhaltsverzeichnis
Gerät auswählen ................. 3-3 3.2.3 Verbindungs-Modus ................3-4 Konfiguration ...................... 3-5 3.3.1 Auf Werkseinstellungen setzen ............3-11 Diagnose ......................3-11 3.4.1 Diagnose-Übersicht ................3-12 3.4.2 Ereignis-Logbuch ................3-15 3.4.3 Werte-Logbuch ................. 3-16 Transfer ......................3-17 Firmware-Update....................3-18 104275_de_00 PHOENIX CONTACT... - Seite 6 PSI-MODEMSHDSL/SERIAL Optimieren ..........................4-1 SHDSL-Datenrate optimieren................4-1 Störfestigkeit erhöhen..................4-2 Fehler beheben ........................5-1 Diagnose-IDs...................... 5-1 PHOENIX CONTACT 104275_de_00...
-
Seite 7: Beschreibung Des Shdsl-Standleitungsmodems
RS-485 W2: Abschlusswiderstand, ein-/abschaltbar Alarm-Ausgänge – zwei digitale Ausgänge – individuell konfigurierbar Konfiguration – mit Konfigurationssoftware Die Konfigurationssoftware erlaubt zusätzlich – Online-Diagnose – individuelle Gerätekonfiguration – geführte Projektkonfiguration – Logbuch-Funktion – Abspeichern und Ausdrucken von Projekt- und Gerätekonfigurationen 104275_de_00 PHOENIX CONTACT... -
Seite 8: Bestelldaten
PSI-MODEM-SHDSL/SERIAL Bestelldaten Modem Beschreibung Artikel-Nr. SHDSL-Standleitungsmodem, für Punkt-zu-Punkt-, Linien und Sternstruk- PSI-MODEM-SHDSL/SERIAL 2313669 turen auf betriebseigenen 2- und 4-Draht-Leitungen Zubehör Beschreibung Artikel-Nr. System-Stromversorgung, MINI-SYS-PS-100-240AC/24DC/1.5 2866983 primär getaktet 45 Hz ... 65 Hz Eingangsspannungsbereich 85 V AC ... 264 V AC Nennausgangsspannung 24 V DC ±1 %,... - Seite 9 -40 °C ... +85 °C Gehäuse ME 35 mit 5-poligem Buskontakt und Erdkontakt Material PA 6.6-FR, V0, grün Abmessungen (H x B x T) 99 mm x 35 mm x 114,5 mm Gewicht 205 g Funktionserde Gehäusekontakt zur Tragschiene Schutzart IP20 104275_de_00 PHOENIX CONTACT...
- Seite 10 Ausgenommen sind Einrichtungen innerhalb des 3-m-Bereichs und sicher- heitsrelevante Geräte. Für diese Geräte gibt es nach EN 50121-4 Tabelle 1, Anmerkung 1 weitere Anforderungen. Es gilt Abschnitt 1, Absatz 3 der EN 50121-4. Dazu sind Phoenix Contact QUINT-Stromversorgungen direkt am Gerät zu verwenden. Konformitätsbewertung nach Richtlinie 94/9/EG II 3 G Ex nAC IIC T4 X Abmessungen des Gehäuses...
-
Seite 11: Shdsl-Technologie
Kabeltypen dargestellt. Bei qualitativ guten Leitungen und Leitungen mit größerem Durch- messer sind höhere Datenraten oder höhere Reichweiten realisierbar. Die industriellen SHDSL-Standleitungsmodems von Phoenix Contact ermöglichen im 2-Lei- ter-Betrieb Datenraten von 32 kBit/s bis 15,3 MBit/s. Im 4-Leiter-Betrieb sind Datenraten bis 30 MBit/s möglich. -
Seite 12: Schnittstellen-Grundlagen
PSI-MODEM-SHDSL/SERIAL Schnittstellen-Grundlagen 1.5.1 RS-232 Eine weit verbreitete serielle Schnittstelle ist die RS-232-Schnittstelle, die in den Normen EIA-232 und CCITT V.24 definiert ist. Diese Schnittstelle realisiert den Datenaustausch zwischen zwei Geräten (Punkt-zu-Punkt- Verbindung). Sie sendet und empfängt Daten im Vollduplex-Betrieb über Strecken bis 15 Meter. -
Seite 13: Rs-422
Normen ITU-T V.11/DIN 66259-3, TIA/EIA-422 Übertragungsrate maximal 2000 kBit/s Übertragungslänge maximal 1200 m (auf der RS-422 Seite) Verfahren Spannungsdifferenz, Twisted Pair Prinzip Vollduplex, Punkt-zu-Punkt, keine Mehrpunkt-Verbindung Weitere Informationen finden Sie unter „Serielle Schnittstelle anschließen“ auf Seite 2-9. 104275_de_00 PHOENIX CONTACT... -
Seite 14: Rs-485 W2
PSI-MODEM-SHDSL/SERIAL 1.5.3 RS-485 W2 Die RS-485 W2-Schnittstelle ist ähnlich zur RS-422-Schnittstelle. Die elektrischen Pegel und deren logische Zuordnung sind mit dem RS-422-Standard identisch. Zusätzlich bietet die RS-485 W2-Schnittstelle die Möglichkeit von Mehrpunkt-Verbindungen. Bei einer Mehrpunkt-Verbindung werden alle Teilnehmer über eine Adresse angesprochen und identifiziert. -
Seite 15: Realisierbare Netzwerkstrukturen
Grundlagen der Schnittstelle Anschließen am SHDSL-Modem (Steckerbelegung) RS-232 siehe „RS-232“ auf Seite 1-6 siehe „RS-232-Schnittstelle“ auf Seite 2-10 RS-422 siehe „RS-422“ auf Seite 1-7 siehe „RS-485 W2-/RS422-Schnitt- stelle“ auf Seite 2-11 RS-485 W2 siehe „RS-485 W2“ auf Seite 1-8 104275_de_00 PHOENIX CONTACT... -
Seite 16: Linienstruktur (Daisy-Chain)
PSI-MODEM-SHDSL/SERIAL 1.6.2 Linienstruktur (Daisy-Chain) Standard Sonderfall, halbduplex (RS-232/RS-422 und RS-485) RS-485 RS-485 RS-485 RS 232 RS 232 RS 422 RS 422 RS 232 RS 485 RS 485 Bild 1-6 Linienstruktur Als Linienstruktur (Daisy-Chain) bezeichnet man eine Anzahl von Komponenten, die in Serie miteinander verbunden sind. -
Seite 17: Sternstruktur (Für Alle Schnittstellen)
Grundlagen der Schnittstelle Anschließen am SHDSL-Modem (Steckerbelegung) RS-232 siehe „RS-232“ auf Seite 1-6 siehe „RS-232-Schnittstelle“ auf Seite 2-10 RS-422 siehe „RS-422“ auf Seite 1-7 siehe „RS-485 W2-/RS422-Schnittstelle“ auf Seite 2-11 RS-485 W2 siehe „RS-485 W2“ auf Seite 1-8 1-11 104275_de_00 PHOENIX CONTACT... -
Seite 18: Sternstruktur Über Tragschienen-Connector Und Rs-485-Schnittstelle
PSI-MODEM-SHDSL/SERIAL 1.6.4 Sternstruktur über Tragschienen-Connector und RS-485-Schnittstelle Grundsätzlich kann eine Sternstruktur über den Tragschienen-Connector nur in Kombi- nation mit der RS-485-Schnittstelle genutzt werden. Achten Sie darauf, dass alle über den Tragschienen-Connector (T-BUS) verbunde- nen Geräte die gleiche serielle Datenraten verwenden. - Seite 19 Bild 1-11 Sternstruktur mit SHDSL-Geräten (2), RS-485 bei allen Geräten In diesem Beispiel liegt das Endgerät der Linie C nicht in der Kopfstation. Der Ablauf ist hier aber genauso wie oben (siehe Bild 1-10 auf Seite 1-13). 1-13 104275_de_00 PHOENIX CONTACT...
- Seite 20 PSI-MODEM-SHDSL/SERIAL Aufbau einer Kopfstation Bei der Sternstruktur werden einzelne Linienstrukturen über eine Kopfstation miteinander gekoppelt. In den beiden Beispielen oben sind das die Geräte A5, B2 und C3, die über einen Tragschienen-Connector (T-BUS) verbunden sind. Wir empfehlen für eine Kopfstation die Geräte über den T-BUS zu verbinden. Auf diese Weise sind die Segmente galvanisch getrennt.
-
Seite 21: Sternstruktur Mit Anderen Rs-485-Komponenten
Wenn Sie eine RS-485-Schnittstelle verwenden, werden die Daten zum Tragschienen- Connector (T-BUS) übertragen. Auf diese Weise ist es möglich, die SHDSL-Modems mit anderen RS-485-Komponenten von Phoenix Contact zu kombinieren. Eine Kombination mehrerer unterschiedlicher SHDSL-Modems (z. B. von PSI-MODEM-SHDSL/SERIAL und PSI-MODEM-SHDSL/ETH) ist nicht möglich. -
Seite 22: Abzweigungen Und Stichleitungen
PSI-MODEM-SHDSL/SERIAL 1.6.6 Abzweigungen und Stichleitungen Abzweigungen und Stichleitungen sind bei dem SHDSL-Modem nicht möglich. SHDSL er- möglicht nur eine Punkt-zu-Punkt- aber keine Mehrpunkt-Kommunikation. nicht möglich! Bild 1-15 Abzweigungen und Stichleitungen 1-16 PHOENIX CONTACT 104275_de_00... -
Seite 23: Hardware-Installation
Verbinden Sie den DSL-Port A von Gerät 1 mit dem DSL-Port B von Gerät 2. Beim Bootvorgang sind alle LEDs an. Wenn das Gerät noch die Werkseinstellung besitzt, blinkt die DIAG-LED nach dem Boot- Vorgang für etwa 20 s. 104275_de_00 PHOENIX CONTACT... -
Seite 24: Modul Auf Tragschiene Montieren
PSI-MODEM-SHDSL/SERIAL Modul auf Tragschiene montieren WARNUNG: Montieren und demontieren Sie das Modem nur im spannungsfreien Zustand! ACHTUNG: Die Tragschiene muss für eine sichere Funktion mit PE verbunden werden. 2.1.1 Montage auf Tragschiene (Einzelgerät) 101973A008 Bild 2-1 Montage und Demontage Einzelgerät Montage: •... -
Seite 25: Montage Mit Tragschienen-Connector (Verbundstation)
Oberkante der Tragschiene einhakt (D). • Drücken Sie das Gerät vorsichtig am Gehäusekopf in Richtung der Montagefläche, so- dass der Gerätebusverbinder sicher auf den Tragschienen-Connector aufsitzt. • Nachdem der Rastfuß hörbar an der Tragschiene eingerastet ist, prüfen Sie den festen Sitz. 104275_de_00 PHOENIX CONTACT... -
Seite 26: Beschreibung Der Anschlüsse Und Leds

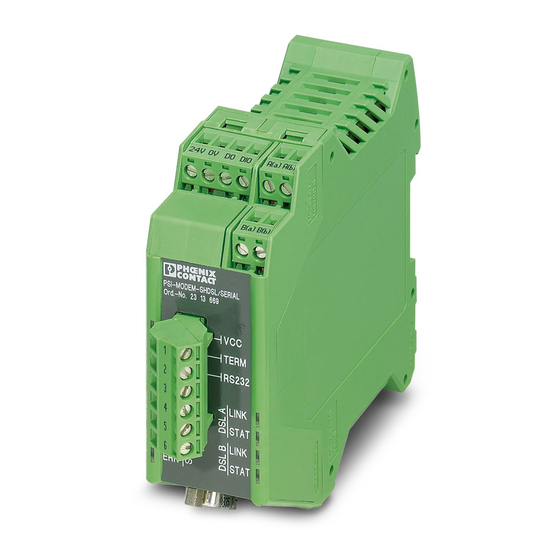

PSI-MODEM-SHDSL/SERIAL Beschreibung der Anschlüsse und LEDs Anschlussklemmen 24 V Versorgung (COMBICON) 0 V Versorgung Schaltausgang, digital (24 V, offen) Schaltausgang, digital (24 V, offen) 5/6 A (a)/(b) DSL Port A (Adernpaar 1) 7/8 B (a)/(b) DSL Port B (Adernpaar 2) -
Seite 27: Anschlüsse Herstellen
Bei Nichtbeachtung der Hinweise sind schwere Körperverletzungen und/oder Sachschä- den nicht auszuschließen. WARNUNG: Betrieb mit Sicherheitskleinspannung (SELV) Das PSI-MODEM-SHDSL/SERIAL ist ausschließlich für den Betrieb mit Sicherheitsklein- spannung (SELV) nach IEC 60950 / EN 60950 / VDE 0805 ausgelegt. WARNUNG: Das Modem darf nur an Geräte angeschlossen werden, die die Bedingungen der EN 60950 (Sicherheit von Einrichtungen der Informationstechnik) erfüllen. -
Seite 28: Dsl Anschließen
PSI-MODEM-SHDSL/SERIAL 2.3.2 DSL anschließen Das Gerät besitzt zwei steckbare DSL-Anschlussklemmen, jeweils mit den Anschlüssen (a) und (b). DSL-Port A (a) (b) DSL-Port B Bild 2-3 DSL-Anschluss ACHTUNG: Verbinden Sie niemals DSL-Port A mit DSL-Port B des gleichen Gerätes (DSL-Schleife). Wir empfehlen die Verwendung abgeschirmter Twisted-Pair-Leitungen, da damit die Datenübertragung weniger störanfällig ist. - Seite 29 Hardware-Installation 4-Leiter-Anschluss (Streckenredundanz oder Geschwindigkeitserhöhung) Der 4-Leiter-Anschluss kann für einen streckenredundanten Betrieb oder zur Erhöhung der Geschwindigkeit genutzt werden. PSI-MODEM-SHDSL/SERIAL PSI-MODEM-SHDSL/SERIAL Ord.-No. 23 13 669 Ord.-No. 23 13 669 TERM TERM RS232 RS232 LINK LINK STAT STAT LINK LINK STAT...
-
Seite 30: Schaltausgänge Anschließen
PSI-MODEM-SHDSL/SERIAL 2.3.3 Schaltausgänge anschließen Damit die Schaltausgänge (DO/DIO) funktionieren, muss das Modem über die COMBICON-Steckverbinder mit Spannung versorgt werden. Bei einer Einspeisung der Spannungsversorgung über USB oder den Tragschienen-Connector ist dieses nicht möglich. DO DIO Bild 2-7 Digitale Schaltausgänge Das Modem hat zwei digitale Schaltausgänge. -
Seite 31: Serielle Schnittstelle Anschließen
EN 60950 (Sicherheit von Einrichtungen der Informationstechnik) erfüllen. Grundlagen der Schnittstelle RS-232 siehe „RS-232“ auf Seite 1-6 RS-422 siehe „RS-422“ auf Seite 1-7 RS-485 W2 siehe „RS-485 W2“ auf Seite 1-8 RS-485 W2 PSI-MODEM-SHDSL/SERIAL RS-422 Ord.-No. 23 13 669 COMBICON-Stecker TERM RS232 LINK STAT LINK... - Seite 32 PSI-MODEM-SHDSL/SERIAL RS-232-Schnittstelle Wir empfehlen, geschirmte Datenleitungen einzusetzen. Bei Geräten, die an die RS-232-Schnittstellen anschlossen sind, schaltet das Modem in der Werkseinstellung automatisch zwischen DCE und DTE um. Die RS-232-Schnittstelle ist als 9-poliger D-SUB-Stecker ausgeführt. Bis auf das Signal RI (Ring Indicator) sind alle Signale vorhanden.
- Seite 33 Lokalbus (nur RS-485) D(B) Lokalbus (nur RS-485) Die Schnittstelle hat Masse-Bezug und ist nicht vom Potenzial der Versorgungsspannung galvanisch getrennt. Grundsätzlich kann eine Sternstruktur über den Tragschienen-Connector nur in Kombi- nation mit der RS-485-Betriebsart genutzt werden. 2-11 104275_de_00 PHOENIX CONTACT...
-
Seite 34: Usb-Schnittstelle Anschließen
PSI-MODEM-SHDSL/SERIAL 2.3.5 USB-Schnittstelle anschließen Über die USB-Schnittstelle können Sie das Modem konfigurieren bzw. Diagnose-Informa- tionen auslesen. Für die Konfiguration ist eine Stromversorgung über USB möglich. Die LED VCC blinkt in diesem Fall mit 1 Hz. Ein SHDSL-Betrieb ist dabei nicht möglich. -
Seite 35: Versorgungsspannung Anschließen
Hardware-Installation 2.3.6 Versorgungsspannung anschließen WARNUNG: Das PSI-MODEM-SHDSL/SERIAL ist ausschließlich für den Betrieb mit Sicherheitskleinspannung (SELV) nach IEC 60950 / EN 60950 / VDE 0805 ausgelegt. Die Versorgungsspannung darf 18 V DC bis 30 V DC betragen. Speisen Sie die Versorgungsspannung über die Klemmen „24V“ und „0V“ oder mit der Systemstromversorgung über Tragschienen-Connectoren (T-BUS) in das Modul ein. - Seite 36 +24 V +24 V +24 V +24 V ³ 40 mm -20 °C ... +60 °C +24 V -20 °C ... +50 °C +24 V -20 °C ... +45 °C £ 8 PSI-MODEM-SHDSL/SERIAL Bild 2-10 Temperatur-Bereich 2-14 PHOENIX CONTACT 104275_de_00...
-
Seite 37: Einsatz In Explosionsgefährdeten Bereichen
Hardware-Installation Einsatz in explosionsgefährdeten Bereichen Das PSI-MODEM-SHDSL/SERIAL ist für die Verwendung in explosionsgefährdeten Berei- che, die Kategorie-3G-Betriebsmittel erfordern, vorgesehen. Besondere Bedingungen Halten Sie die festgelegten Bedingungen für den Einsatz in explosionsgefährdeten Berei- chen ein. WARNUNG: Explosionsgefahr Installieren Sie das Gerät in ein geeignetes Gehäuse der Mindestschutzart IP54, das die Anforderungen der EN 60079-15 erfüllt. - Seite 38 PSI-MODEM-SHDSL/SERIAL 2-16 PHOENIX CONTACT 104275_de_00...
-
Seite 39: Konfiguration Über Psi-Conf
Wenn Sie das Modem anders konfigurieren oder die Diagnosefunktion nutzen möchten, müssen Sie die Konfigurationssoftware PSI-CONF installieren. PSI-CONF installieren Die Software PSI-CONF dient zur Konfiguration des PSI-MODEM-SHDSL/SERIAL. Die Konfigurationssoftware ermöglicht: – Die Konfiguration der seriellen Schnittstellen (Auswahl der aktiven Schnittstelle, Daten- rate, Handshake...) - Seite 40 Es erscheint ein Fenster, in dem auf der linken Seite Geräte aufgelistet sind, die mit der Soft- ware konfiguriert werden können. • Wählen Sie das PSI-MODEM-SHDSL/SERIAL in der linken Navigationsleiste aus. • Klicken Sie auf „Konfigurations-Software“, um die Software auf Ihrem Rechner zu installieren.
-
Seite 41: Erste Schritte
Gerät auswählen • Wählen Sie als nächsten Schritt das Gerät aus, das Sie konfigurieren möchten. In die- sem Fall wählen Sie das PSI-MODEM-SHDSL/SERIAL mit einen Doppelklick aus. • Es erscheint ein neuer Dialog, der Sie bei der Konfiguration unterstützt. PSI-CONF star- tet immer im Offline-Modus (der aktive Modus ist grün unterlegt). -
Seite 42: Verbindungs-Modus
PSI-MODEM-SHDSL/SERIAL 3.2.3 Verbindungs-Modus Verbindungs-Modus Offline Lokale Konfiguration Hierfür müssen Computer und Modem mit dem USB-Kabel verbunden sein. Die Konfiguration erfolgt direkt. Die Software wechselt in den Online-Modus. Konfigurationsdatei Sie können ein neues Projekt anlegen oder ein bestehendes Projekt öffnen. Wenn Sie auf „Konfigurationsdatei“ klicken, erscheint ein neues Fenster. -
Seite 43: Konfiguration
Jedes Gerät hat bereits einen Namen (Gerät 1, Gerät 2...). Sie können ein Gerät durch geben Anklicken oder über die Schaltflächen „Vorheriges Gerät“/„Nächstes Gerät“ auswählen und einen neuen Namen vergeben, z. B. „Modem A“ oder „Pumpstation“. Der Name kann 255 Zeichen enthalten, auch Sonderzeichen. 104275_de_00 PHOENIX CONTACT... - Seite 44 PSI-MODEM-SHDSL/SERIAL Konfiguration >> Punkt-zu-Punkt-Assistent oder Linienstruktur-Assistent Schritt 3: DSL konfigurieren Die Strecke hat bereits einen Namen (DSL-Strecke 1...). Sie können einen neuen Namen vergeben, z. B. „Strecke zur Halle A“. Der Name kann 255 Zeichen enthalten, auch Son- derzeichen. Beim Punkt-zu-Punkt-Assistenten können Sie unter „Aufbau der DSL-Strecke“ ange- ben, ob es sich um eine 2-Leiter- oder 4-Leiter-Strecke handelt.
- Seite 45 Datenflusses verwendet: RTS = Request to Send/CTS = Clear to Send. Wenn dieses Verfahren verwendet werden soll, müssen die RTS-/CTS-Leitungen des ver- wendeten RS-232-Kabels belegt sein. – Beim Software-Verfahren werden zusätzliche Steuerungsinformationen in die Nutzdaten eingefügt. Das Software-Verfahren wird als „Xon/Xoff“ bezeichnet. 104275_de_00 PHOENIX CONTACT...
- Seite 46 Terminierung (nur RS-485 W2): Die 2-Draht-Busleitung muss an beiden Enden mit einem Abschlusswiderstand (100 ... 200 Ohm) abgeschlossen sein. Wenn „Termination“ aktiviert wird, dann wird der im PSI-MODEM-SHDSL/SERIAL integrierte Abschlusswider- stand eingeschaltet. Sie können die Konfiguration für jedes Modem einzeln einstellen. Wenn die Konfiguration auf jedem Modem gleich ist, klicken Sie auf die Schaltfläche „Einstellungen für alle Geräte...
- Seite 47 Sie können die Konfiguration für jedes Modem einzeln einstellen. Wenn die Konfiguration auf jedem Modem gleich ist, klicken Sie auf die Schaltfläche „Für alle übernehmen“. Schritt 6: Zusammenfas- Hier erhalten Sie eine Zusammenfassung der Einstellungen. Über die Schaltfläche „Dru- sung cken“ können Sie die Einstellungen ausdrucken. 104275_de_00 PHOENIX CONTACT...
- Seite 48 PSI-MODEM-SHDSL/SERIAL Konfiguration >> Punkt-zu-Punkt-Assistent oder Linienstruktur-Assistent Schritt 7: Transfer Für den Transfer wird automatisch in den Online-Modus gewechselt. • Wählen Sie das erste konfigurierte Gerät aus und schließen Sie es über das USB-Ka- bel an. • Warten Sie bis die Kommunikation mit dem Gerät hergestellt ist. Es erscheint kurz ein Fenster mit Ablaufbalken.
-
Seite 49: Auf Werkseinstellungen Setzen
Es werden die Diagnose-Daten des Moduls angezeigt, das über USB angeschlossen ist. Das Auslesen der Diagnose-Daten kann angehalten (Schaltfläche „Stopp lesen“) und wie- der gestartet werden (Schaltfläche „Lese Gerätestatus“) . Über die Schaltfläche „DIAG LED zurücksetzen“ können Sie die Diagnose-LED manuell zu- rücksetzen. 3-11 104275_de_00 PHOENIX CONTACT... -
Seite 50: Diagnose-Übersicht
Über die Artikel-Nr. kann der Gerätetyp eindeutig identifiziert werden. Sie können diese Nummer auch verwenden, um auf der Website von Phoenix Contact nach weiteren Informatio- nen und Downloads zu diesem Gerät zu suchen. Die Arti- kel-Nr. ist auf dem Gerät aufgedruckt. - Seite 51 Dies ist nur durch eine Fehlkonfiguration zu erklären.Prü- fen Sie, ob folgende Einstellungen des Geräts korrekt sind und mit den zu übertragenden Daten übereinstim- men: – Parität – Datenbits (7 oder 8 Bits) – Stoppbits – Datenrate 3-13 104275_de_00 PHOENIX CONTACT...
- Seite 52 PSI-MODEM-SHDSL/SERIAL Diagnose >> Gerätestatus >> Diagnose-Übersicht 11. Die Datenpakete enthalten sporadisch Fehler im Bereich des Stoppbits. Prüfen Sie die Verdrahtung der seriellen Schnittstelle. Wenn die serielle Datenleitung relativ lang oder die Qualität der Leitung nicht gut ist, setzen Sie die serielle Datenrate herab.
-
Seite 53: Ereignis-Logbuch
„Diagnose-IDs“ auf Seite 5-1 beschrieben. Beschreibung Die Beschreibung des Ereignisses. Port Der Port, der dem Ereignis zugeordnet ist. Sekunden seit Boot Die Zeit in Sekunden, die zwischen dem Ereignis und dem Zeitpunkt des letzten Boot-Vorgangs vergangen ist. 3-15 104275_de_00 PHOENIX CONTACT... -
Seite 54: Werte-Logbuch
PSI-MODEM-SHDSL/SERIAL 3.4.3 Werte-Logbuch Das Werte-Logbuch kann gedruckt oder über die Schaltfläche „Export“ als „.csv“-Datei ex- portiert werden. Diagnose >> Werte-Logbuch Werte-Logbuch Der Typ des Ereignisses. Mögliche Werte sind – Zyklischer Wert: alle 3 Minuten wird ein Wert aufgenom- – Event: nur wenn ein Ereignis auftritt... -
Seite 55: Transfer
Datei lesen Sie haben zwei Möglichkeiten. Sie können eine vorhandene Datei öffnen und auf dem über USB angeschlossenen Modem speichern. Sie können die vorhandene Konfiguration auslesen und in einer Datei speichern. Die Dateien haben die Endung „.dat“. 3-17 104275_de_00 PHOENIX CONTACT... -
Seite 56: Firmware-Update
PSI-MODEM-SHDSL/SERIAL Firmware-Update ACHTUNG: Während des Firmware-Updates darf das Gerät nicht vom PC oder der Spannungsversorgung getrennt werden, da dies zu einer Beschädigung des Gerätes füh- ren kann. Um von einer Erweiterung des Funktionsumfanges zu profitieren, können Sie sich die aktu- elle Firmware unter www.phoenixcontact.net/catalog... - Seite 57 Konfiguration über PSI-CONF Firmware-Update Firmware-Version Firmware-Version des Updates Freigabedatum Das Datum, an dem die zu installierende Firmware freigege- ben wurde. Update starten Die ausgewählte Firmware-Datei wird an das über USB ange- schlossene Gerät übertragen. 3-19 104275_de_00 PHOENIX CONTACT...
- Seite 58 PSI-MODEM-SHDSL/SERIAL 3-20 PHOENIX CONTACT 104275_de_00...
-
Seite 59: Optimieren
Sie muss höher sein als die berechnete Vorgabe der Konfigurationssoftware. Sonst kann keine Verbesserung der seriellen Datenrate erfolgen. Wenn trotz dieser Optimierung die gewünschte serielle Datenrate nicht im Programm ange- zeigt wird, müssen Sie Ihr System mit einer geringeren seriellen Datenrate betreiben. 104274_de_00 PHOENIX CONTACT... -
Seite 60: Störfestigkeit Erhöhen
PSI-MODEM-SHDSL/SERIAL Störfestigkeit erhöhen Wenn die SHDSL-Leitungen starken externen Störquellen unterliegen, sollten Sie die Stör- festigkeit der Datenübertragung weiter erhöhen. Dabei gilt: Je geringer die SHDSL-Daten- rate desto größer die Störfestigkeit. Je kleiner die serielle Datenrate ist, desto geringer ist die benötigte SHDSL-Datenrate und umso störfester ist das System. -
Seite 61: Fehler Beheben
Werkskonfiguration haben durch eine zu hoch eingestellte Daten- rate Datenrate reduzieren. durch eine fehlerhafte Installation DSL-Installation prüfen: – Prüfen, ob das Adernpaar kor- rekte angeschlossen wurde (Verdrillung, Sternvierer-Versei- lung) – Leitungen auf Unterbre- chung/Kurzschluss prüfen 006 Reserviert 104275_de_00 PHOENIX CONTACT... - Seite 62 PSI-MODEM-SHDSL/SERIAL Tabelle 5-1 Diagnose-IDs Nr. Bedeutung Mögliche Ursache(n) Abhilfe 007 Verbindungsquali- STAT-LED Die Qualität einer Verbindung wurde als DSL-Installation prüfen: tät „Ausreichend“ pulsiert „Ausreichend“ bestimmt, was zurückzufüh- – Prüfen, ob das Adernpaar kor- (kurzes ren ist auf: rekt angeschlossen wurde (Ver- Aufblinken massive Störungen oder starkes Über-...
- Seite 63 023 Gerätekonfigura- ERR-LED Ein benachbartes Gerät ist so konfiguriert, Konfigurieren Sie alle Geräte so, wie es tion inkompati- dass es mit der Konfiguration dieses Ge- im entsprechenden Konfigurationsassis- bel/inkonsistent DIAG-LED räts nicht kompatibel ist. tenten vorgesehen ist. 104275_de_00 PHOENIX CONTACT...
- Seite 64 PSI-MODEM-SHDSL/SERIAL Tabelle 5-1 Diagnose-IDs Nr. Bedeutung Mögliche Ursache(n) Abhilfe 024 Massive Protokoll- ERR-LED Auf der seriellen Schnittstelle gibt es viele – Ist die korrekte Datenrate einge- verletzungen auf wesentlich zu lange Phasen mit „Nullen“. stellt? der seriellen DIAG-LED – Verdrahtung der seriellen Schnitt-...
- Seite 65 Sehr starke Störungen über einen län- – Prüfen, ob das Adernpaar kor- geren Zeitraum rekt angeschlossen wurde (Ver- drillung, Sternvierer-Verseilung). – Leitungen auf Unterbrechung/ Kurzschluss prüfen. – Schirm anschließen (wenn vor- handen) – Datenrate reduzieren. – Nach Möglichkeit die Störungen re- duzieren. 104275_de_00 PHOENIX CONTACT...
- Seite 66 PSI-MODEM-SHDSL/SERIAL Tabelle 5-1 Diagnose-IDs Nr. Bedeutung Mögliche Ursache(n) Abhilfe 091 Verbindungsquali- – Die Qualität einer Verbindung wurde als Nur relevant, wenn die Linkqualität vorher tät „Gut“ „Gut“ bestimmt. „Sehr gut“ war. Sollten vermehrt Störun- gen auftreten, ggf. Datenrate reduzieren. 092 Reserviert...
- Seite 67 DO ist eingetreten eingetreten. 183 Setzbedingung für – Die Setzbedingung für den Ausgang DIO ist – DIO ist eingetre- eingetreten. 184 Setzbedingung für – Die Setzbedingung für den Ausgang DO ist – DO nicht mehr nicht mehr vorhanden vorhanden 104275_de_00 PHOENIX CONTACT...
- Seite 68 PSI-MODEM-SHDSL/SERIAL Tabelle 5-1 Diagnose-IDs Nr. Bedeutung Mögliche Ursache(n) Abhilfe 185 Setzbedingung für Die Setzbedingung für den Ausgang DIO ist – DIO nicht mehr nicht mehr vorhanden vorhanden 186 Spannungsver- VCC-LED Die Meldung wird generiert, wenn das – sorgung aus- blinkt Gerät ausschließlich über USB versorgt...
- Seite 69 Minute keine Protokollver- Schnittstelle letzung mehr festgestellt werden. mehr. 210 Kein Überlauf des – Nachdem ein Überlauf am Software-Buffer – Software-Buffers aufgetreten ist, ist seit einer Minute kein mehr. Überlauf mehr aufgetreten. 104275_de_00 PHOENIX CONTACT...
- Seite 70 PSI-MODEM-SHDSL/SERIAL 5-10 PHOENIX CONTACT 104275_de_00...
