8.8.2
Höhentoleranz verändern
Konturen bearbeiten
Höhentoleranz
[mm]
Höhentoleranz [mm]
▲▼
Einstellen
Zurück

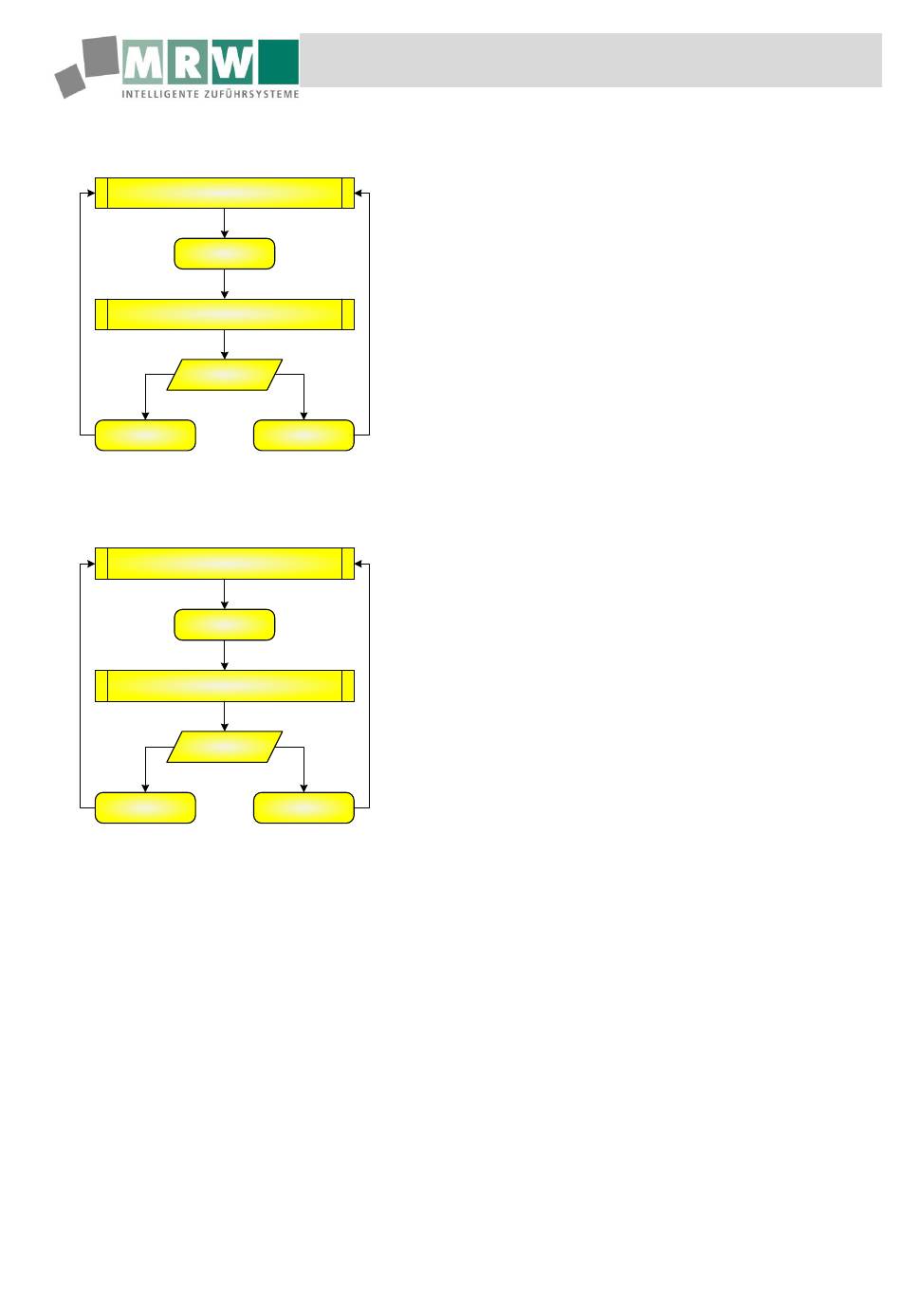

Abb. 62: Menü-Pfad Höhentoleranz
8.8.3
Prüfgenauigkeit einstellen
Konturen bearbeiten
Prüfgenauigkeit
in %
Prüfgenauigkeit in %
▲▼
Einstellen
Zurück
Abb. 63: Menü-Pfad Prüfgenauigkeit
18.01.2021
Mit der Höhentoleranz wird die zulässigen Abweichung +/- für
0040
jeden Bildpunkt der Teilekontur in der Höhe festgelegt.
Der Standardwert wird vom Hersteller teilespezifisch festgelegt.
0043
OK
0040
Mit der Prüfgenauigkeit kann eingestellt werden wieviel %
Übereinstimmung der einzelnen Bildpunkte mit dem Referenzbild
verlangt wird.
Grenzkriterien:
•
Sehr hoher Prozentsatz: Unter Umständen werden gute
0044
Teile wegen kleinen Unterschieden in der Förderlage
nicht erkannt und aussortiert oder in den Kreislauf
zurückgeblasen
•
Niedriger Prozentsatz: Teile in falscher Förderlage
werden als gut erkannt und durchgelassen
OK
Die Standardeinstellung ist 98% bei rotationssymetrischen Teilen
oder wird vom Hersteller teilespezifisch festgelegt.
Siehe auch Kap. 8.8.4
18.01.2021
MRW ROBO-POT 4.0 Basic
Bedienung
71
