10.5.1 Informationen durch das Oszilloskopbild

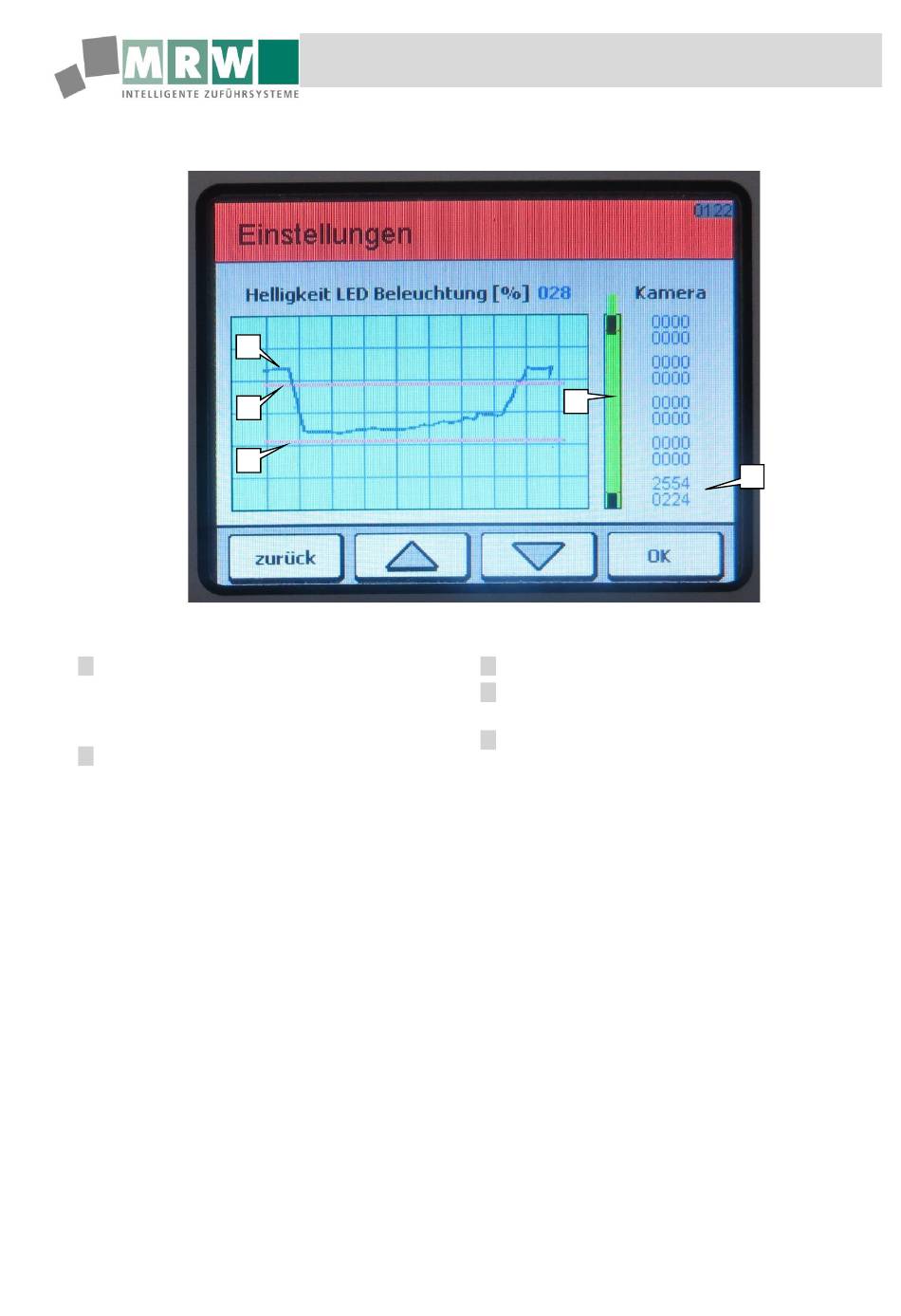

Abb. 141: Helligkeit LED-Beleuchtung Bild 0122
[1] Hier kann die Helligkeit der LED und die Ausleuchtung der
Sensorzeile im Oszilloskopbild kontrolliert werden. Die blaue
Linie stellt die abgegebene Spannung der einzelnen
Fotozellen dar
[2] Die Triggerschwelle Hell/Dunkel wird angezeigt.
Liegt die abgegebene Spannung der Fotozelle unter diesem
Wert, wird Sie als „Dunkel „ausgewertet
18.01.2021
1
2
3
18.01.2021
Wartung und Störungsbeseitigung
4
[3] Die max. erlaubte Helligkeit wird angezeigt.
[4] Der Ausgeleuchtete Bereich der Sensorzeile wird symbolisch
angezeigt.
[5] Die Zählwerte für den ausgeleuchteten Bereich Dunkel / Hell
und Hell / Dunkel-Grenze werden angezeigt.
MRW ROBO-POT 4.0 Basic
5
