8.7.3.1 Längenraster ändern
Kontur neu einlernen
Längenraster [mm]
Längenraster [mm]
▲▼ Einstellen
Zurück

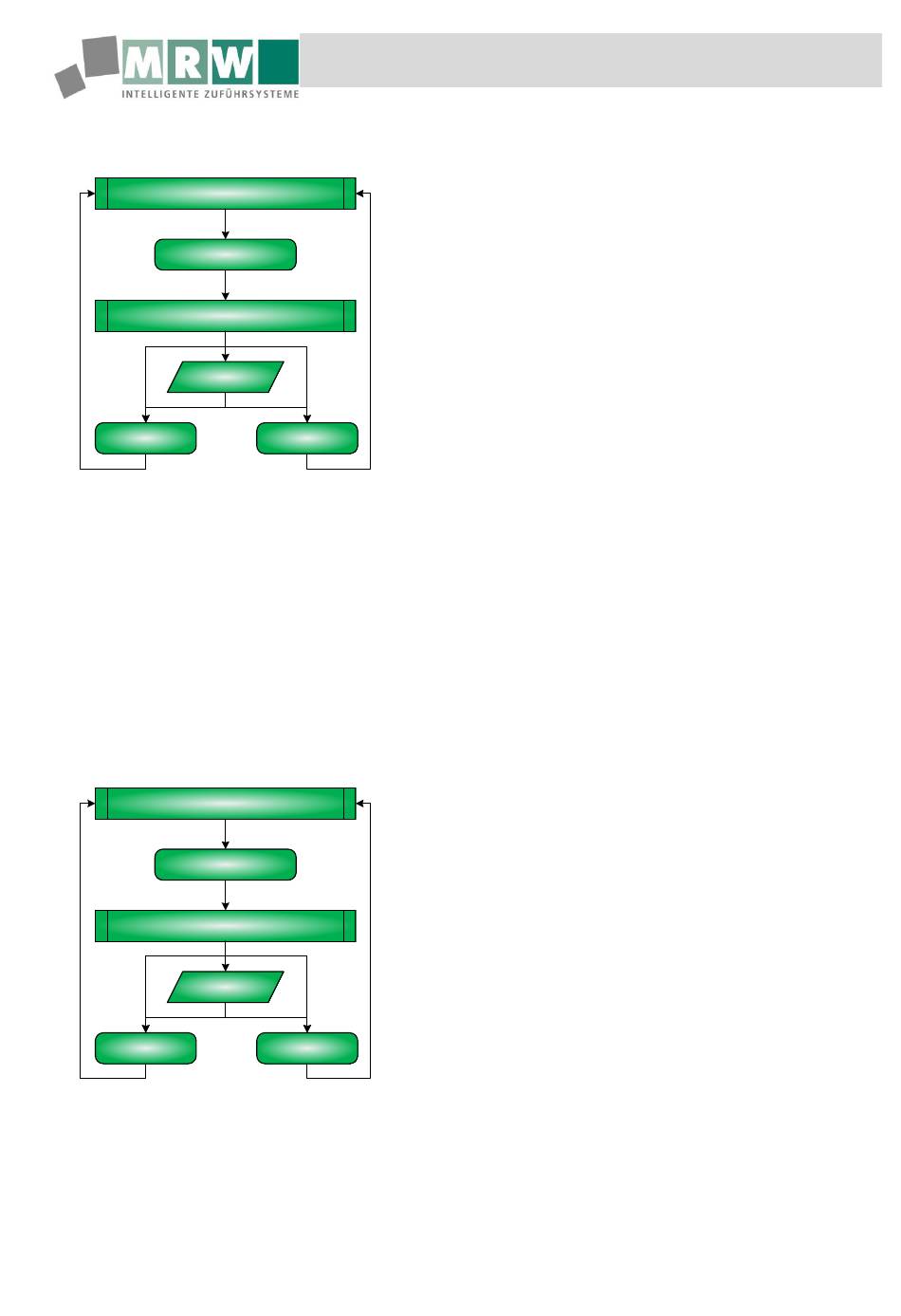

Abb. 50: Menü-Pfad Längenraster ändern
8.7.3.2 Höhenraster ändern
Kontur neu einlernen
Höhenraster [mm]
Höhenraster [mm]
▲▼ Einstellen
Zurück
Abb. 51: Menü-Pfad Höhenraster ändern
18.01.2021
Auflösung der Sensorzeile:
0020
•
700 – 2900 cm/min ==> 0,05 mm
Das Längenraster sollte so klein wie notwendig und so groß wie
möglich gewählt werden.
Hier wird bestimmt in welchem Abstand auf der Kontur Längen-
und Höhenmaße durch Bildpunkte erfasst werden.
0022
Der Abstand zwischen 2 Bildpunkten ist gleichzeitig auch der
maximal mögliche Messfehler der Sensorzeile.
•
Die Prüftoleranz, die benötigt wird um ein Teil eindeutig
zu identifizieren, ist ein Kriterium für die Auswahl des
Längenrasters.
OK
•
Die Abmessungen von Kerben oder Fasen in der Länge
spielen ebenfalls eine wichtige Rolle. Um eine Fase von
einem Radius zu unterscheiden werden mindestens drei
Bildpunkte benötigt.
Ein unnötig kleines Längenraster kostet Rechenzeit und
Speicherkapazität. Arbeiten mit sehr kleinen Längenrastern setzt
voraus dass die Teile:
•
eine stabile Förderlage haben
•
bei Rotation um die Längsachse in Förderrichtung die
gleiche Kontur haben
•
auf dem Transportband keinen Schlupf haben
0020
Höhenraster, Schrittweite bei Verstellen immer:
•
0,0014 mm
Das Höhenraster sollte so klein wie notwendig und so groß wie
möglich gewählt werden.
0023 Hier wird bestimmt ab welchem Höhenunterschied auf der Kontur
neue Bildpunkte gemacht werden. Der Abstand zwischen 2
Bildpunkten in der Höhe ist gleichzeitig auch der maximal
mögliche Messfehler der Sensorzeile.
•
Die Prüftoleranz die benötigt wird um ein Teil eindeutig zu
identifizieren, ist ein Kriterium für die Auswahl des
OK
Längenrasters.
•
Die Abmessungen von Kerben oder Fasen in der Höhe
spielen ebenfalls eine wichtige Rolle. Um eine Fase von
einem Radius zu unterscheiden werden mindestens drei
Bildpunkte benötigt.
Ein unnötig kleines Längenraster kostet Rechenzeit und
Speicherkapazität.
18.01.2021
MRW ROBO-POT 4.0 Basic
Bedienung
