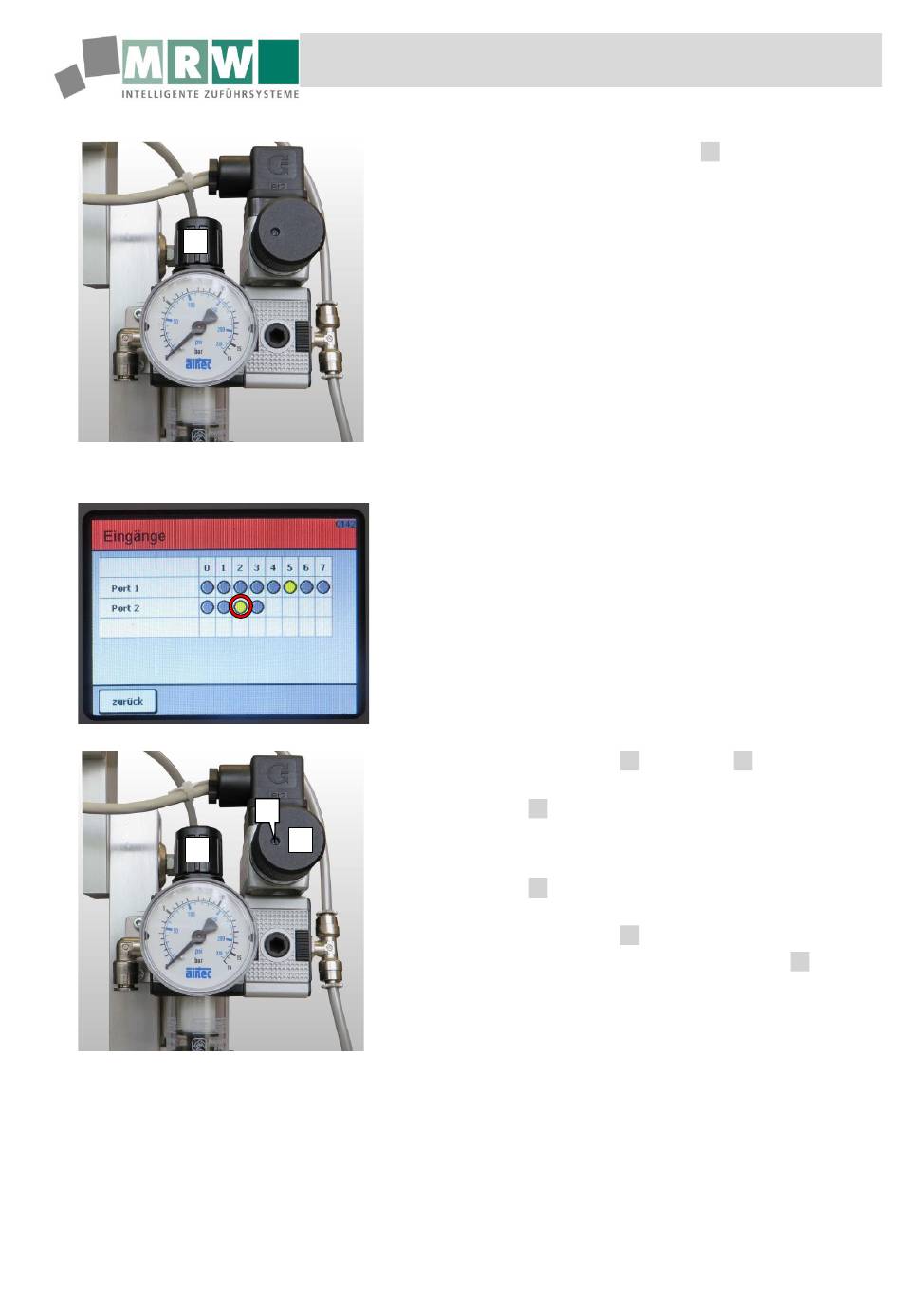

Abb. 132: Stellschraube für Luftdruck
Abb. 133: Anzeige Eingang Druckwächter
1
Abb. 134: Stellrad Druckwächter
18.01.2021
4. Den Luftdruck an der Stellschraube [1] 1,5 bar niedriger
einstellen, als es in den technischen Daten vorgeschrieben
ist.
Die gelbe Anzeige auf Port 3 / PIN 1 (roter Kreis)erlischt sobald
der Mindest-Druck unterschritten wird
Druckwächter einstellen
5. Die Sicherungsschraube [2] am Stellrad [3] mit einem
Innensechskantschlüssel SW2 lösen.
6. Das Stellrad [3] gegen den Uhrzeigersinn drehen
2
7. Ansprechdruck wird niedriger.
3
8. Solange drehen, bis die gelbe Anzeige erlischt
9. Das Stellrad [3] langsam im Uhrzeigersinn drehen, solange
bis die die gelbe Anzeige wieder da ist
10. Die Sicherungsschraube [2] wieder festziehen.
11. Den Luftdruck an der Stellschraube jetzt wieder [1] auf den
Wert einstellen, der in den technischen Daten
vorgeschrieben ist.
