MRW ROBO-POT 4.0 Basic Betriebsanleitung Seite 68

MRW ROBO-POT 4.0 Basic
Bedienung

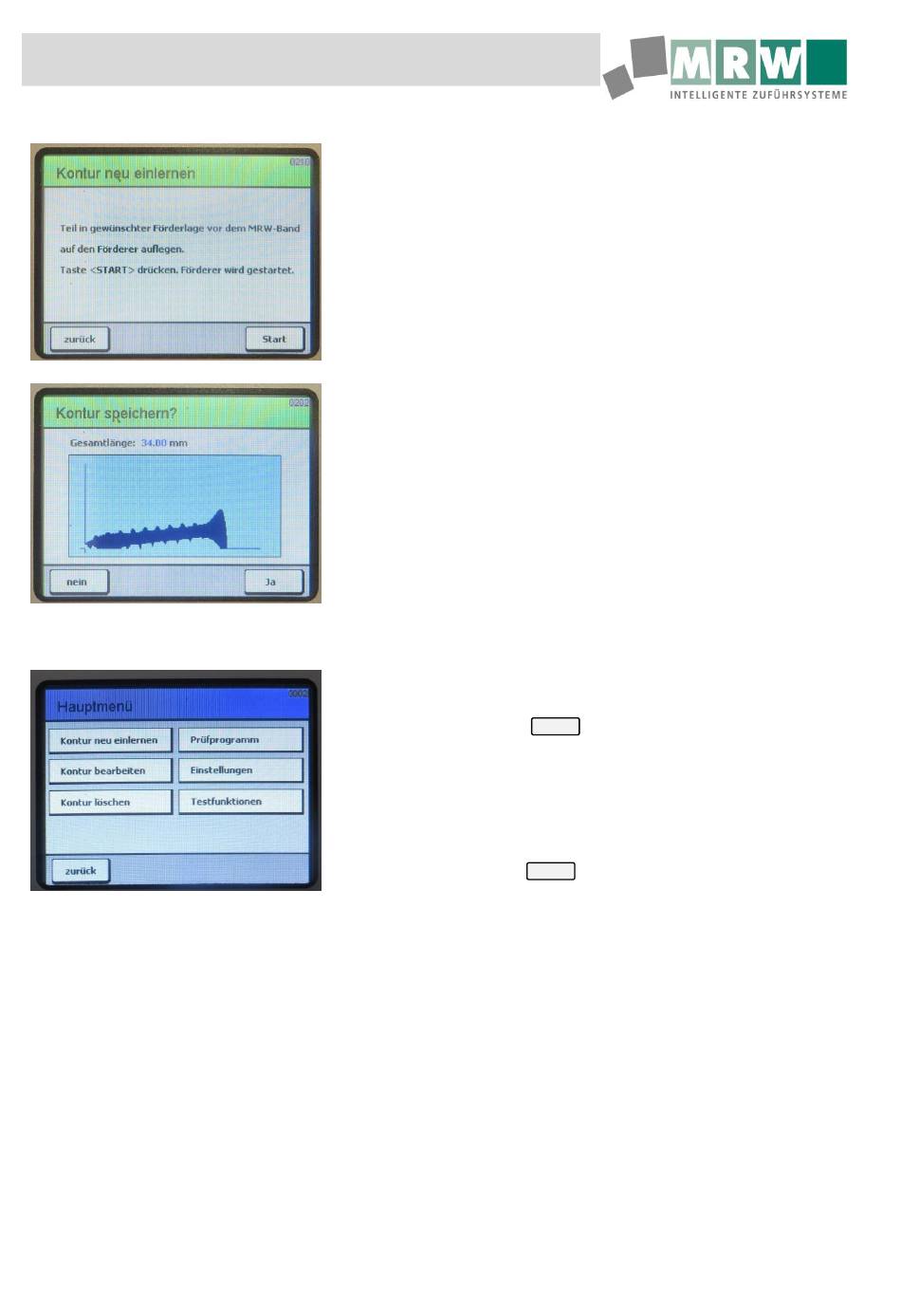

Abb. 55:Bildschirmanweisung einlernen 0210
Abb. 56:Bilddialog „Speichern?" 0202
Abb. 57: Menü-Pfad Einlernen
Abb. 58:Hauptmenü Bild 0002
68
Das Transportband wird gestartet und wenn die eingestellte
Bandgeschwindigkeit erreicht ist.
•
dann wird der vorlaufende Förderer über den Ausgang
am Schnittstellenstecker X3, PIN4 gestartet.
Wenn das MRW VIB-CONTROL 04 eingesetzt wird
•
dann wird der dort angeschlossene Schwingantrieb über
den Schnittstellenstecker X4, Steuerausgang mit
moduliertem Signal (Geschwindigkeitsregelung),
gestartet.
Das Teil wird auf das Transportband gefördert und läuft an der
Zeilen-Kamera vorbei. Sobald das Teil die Zeilenkamera passiert
hat, werden im Display die Teilekontur und die Teilelänge
angezeigt. Das Einlernen ist dann abgeschlossen.
Wenn die Schnittstelle für Fördergeräte nicht verwendet wird
dann muss das Teil von Hand auf das Transportband geschoben
werden
Nach dem Einlernen und Speichern der Konturen springt die
Bildschirmanzeige auf das Menü-Bild 0002 „Hauptmenü" zurück.
•
Die Schaltfläche
„Startbildschirm" zu gelangen.
Wenn die Startnummernanwahl nicht durch eine SPS
vorgenommen wird, sind die zuletzt eingelesenen Konturen
automatisch aktiviert.
Zum Starten der Zuführung
•
Die Schalfläche
18.01.2021
Zurück
drücken um zum Menü-Bild 0001
Start
2 x nacheinander drücken
18.01.2021
