4.4

Baugruppenbeschreibung

4.4.1 Bandkörper

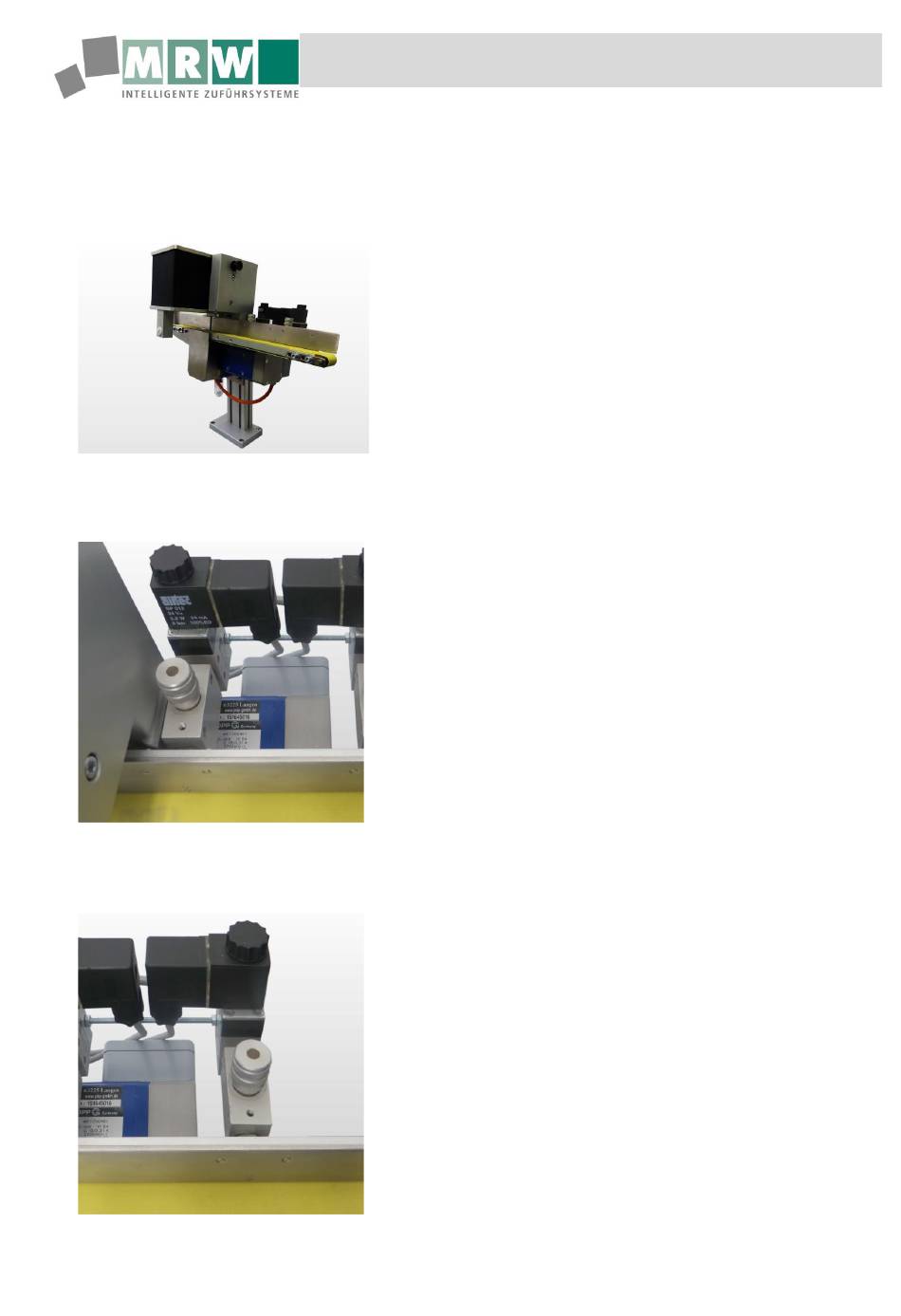

Abb. 11: Bandkörper
4.4.2 Sortierdüse 1
Abb. 12:Sortierdüse 1
4.4.3 Sortierdüse 2
Abb. 13:Sortierdüse 2
18.01.2021
Das Transportband wird von einem Elektromotor mit Getriebe
angetrieben und fördert die Teile vom Fördertopf an der
Zeilenkamera vorbei zur Rückblas- oder Aussonderdüse.
Die Rückblasdüse bläst Teile in den Teilekreislauf zurück
•
Wenn die Teile nicht abgearbeitet werden können
(Immer)
•
wenn Teilekonturen von der Zeilenkamera nicht erkannt
werden und keine andere Aktion in den Prüfaufgaben
eingestellt wurde (Standardeinstellung)
•
wenn diese Aktion in den Prüfaufgaben für diese
Teilekontur eingestellt wurde (Option)
Die Sortierdüse bläst Teile vom Band
•
wenn diese Aktion für nicht erkannte Teilekonturen in den
Prüfaufgaben eingestellt wurde (Standard, wenn Düse
vorhanden)
•
wenn diese Aktion in den Prüfaufgaben für diese
Teilekontur eingestellt wurde (Option)
18.01.2021
MRW ROBO-POT 4.0 Basic
Aufbau und Funktion
35
