MRW ROBO-POT 4.0 Basic
Wartung und Störungsbeseitigung
8
9
Abb. 142: Helligkeit LED-Beleuchtung Bild 0122
[6] Sensorzeile unten
[7] Sensorzeile oben

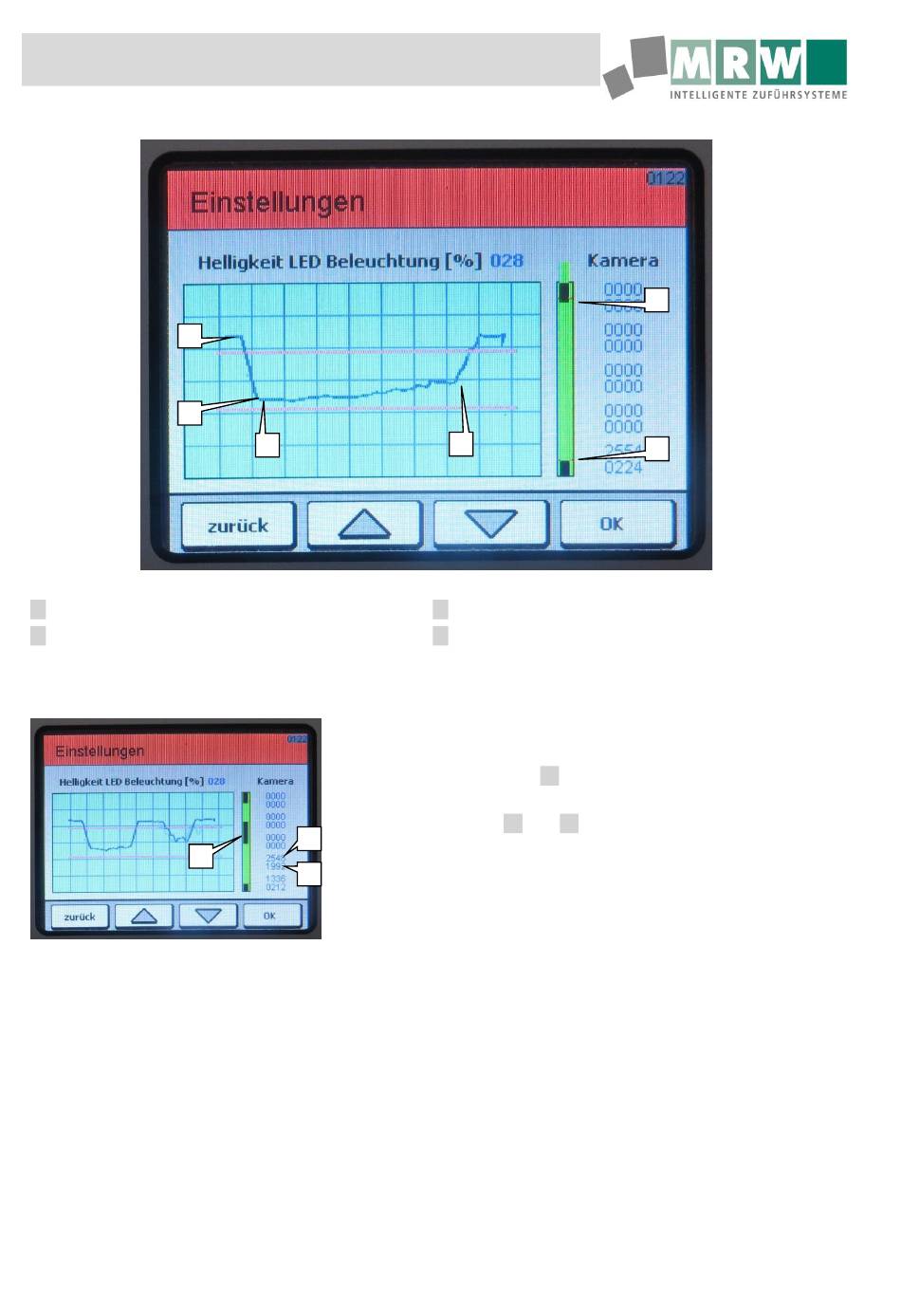

10.5.2 Auswertung eines Körpers vor der Sensorzeile
Abb. 143: Körper vor der Sensorzeile
112
6
Ein Körper liegt vor der Sensorzeile auf dem Band.
In der symbolischen Anzeige der Sensorzeile wird der
Durchmesser des Körpers [4] von der Hell / Dunkel bis zur Dunkel
/ Hell-Grenze abgebildet.
Die beiden Zählwerte [5] und [6] stehen für die Höhe des Körpers
6
in der aktuellen Position.
4
5
18.01.2021
7
[8] Niedrige Spannung (0V) an Fotozelle
[9] Max. Spannung an Fotozelle
7
6
18.01.2021
