MRW ROBO-POT 4.0 Basic
Aufbau und Funktion
4.5 Anschlüsse
4.5.1

Elektrik

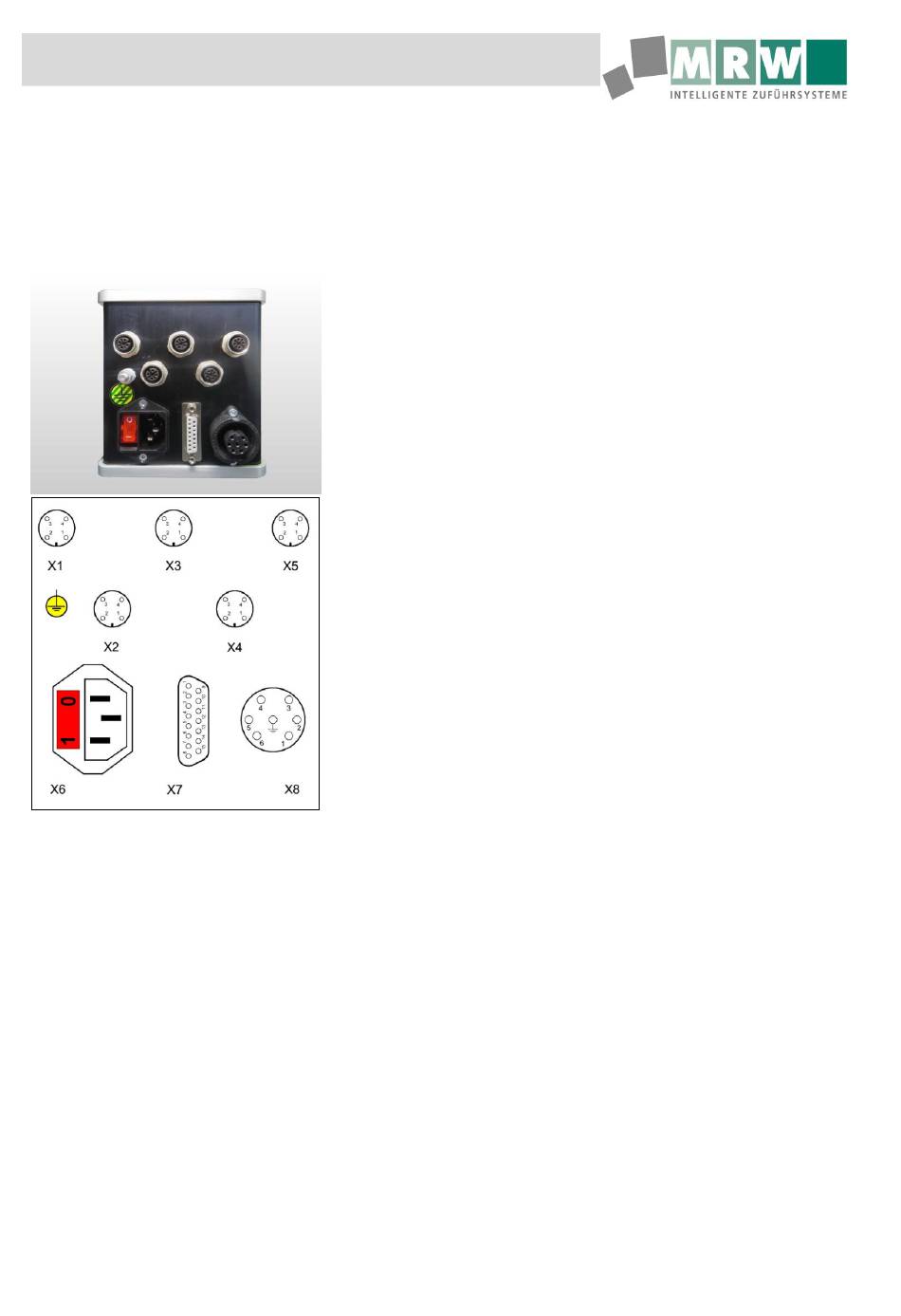

Abb. 14: MRW ROBO-POT 4.0 Basic
36
X1 Rundstecker 4-p female M12:
Anschluss für Ventil Y1.
X2 Rundstecker 4-p female M12:
Anschluss für Ventil Y2.
X3 Rundstecker 4-p female M12:
Kann verwendet werden um einen Regelgerät für
einen Förderer mit einem 24 V Signal zu starten und
zu stoppen.
Allgemein: Anschluss für Verbraucher.
Leistungsaufnahme 24V, max 100mA. Wird
angesteuert sobald Teile zum Prüfen angefordert
werden.
X4 Rundstecker 4-p female M12:
Steuerausgang mit moduliertem Signal
(Geschwindigkeitsregelung)
für MRW VIB-CONTROL 04
X5 Rundstecker 4-p female M12:
Eingang Druckschalter S5
Arbeitsdruck min 5 bar
X6 Netzanschluss C14 nach IEC 60320-1:
190–250 V, 50-60Hz, 1A
X7 Sub-D 15-p Schraubverriegelung:
Potentialfreie Kundenschnittstelle
X8 Rundstecker 6+1 female mit Schraubverriegelung:
Stromversorgung Motor und Motorsteuerung
