5

Installation

5 Installation
5.1

Voraussetzungen

5.1.1

Aufstellbedingungen

Bevor das Gerät aufgestellt werden kann, müssen die bauseitigen
Voraussetzungen erfüllt sein. Für die Einhaltung der Aufstellbedingun-
gen sind der Betreiber und der ausführende Fachbetrieb verantwortlich.
Der Aufstellraum muss folgende Bedingungen erfüllen:
• Der Aufstellraum muss für den gefahrlosen Betrieb geeignet sein.
• Der Aufstellraum muss so groß sein, dass für Bedienung und Wartung
ausreichend Platz zur Verfügung steht.
• Der Aufstellraum muss frostfrei sein.
• Die Aufstellfläche muss ausreichend tragfähig, eben und waagerecht
sein.
• Die Umgebungstemperatur darf 40 °C nicht überschreiten.
• Der Aufstellraum sollte eine Fußbodenentwässerung haben.
5.1.2 Mindestabstände
Um Montage, Wartung und Service des Geräts einfach zu ermöglichen:
▶ Um das Modul oder die Baugruppe ausreichend Platz für
Bedienungs-, Installations-, Wartungs- und Servicearbeiten
vorsehen.
Zur Ermittlung des Platzbedarfs für HSM Module:
▶ Planungsanlage beachten.
▶ Maßblatt beachten.
8
5.2

Montage

Die Heizungsanlage muss frei-/selbsttragend sein, da das Gewicht die
HSM-Module nicht belasten darf.
5.2.1 Montage
HINWEIS
Sachschaden durch unsachgemäße Bewegung des Bauteils!
Unsachgemäßer Transport kann das Bauteil beschädigen!
▶ Nicht seitlich Kraft auf das Bauteil ausüben.
▶ Füße beim Ausrichten entlasten.
▶ Füße erst nach Positionierung des Bauteils herausdrehen.
Für die Ausrichtung, Montage und Verbindung der Module:
▶ Technische Daten, die dem Modul beiliegen, beachten.
▶ Modul auspacken.
▶ Verschlussstopfen aus den Rohranschlüssen entfernen.
▶ Modul durch Verstellen der Füße senkrecht und waagerecht
ausrichten.

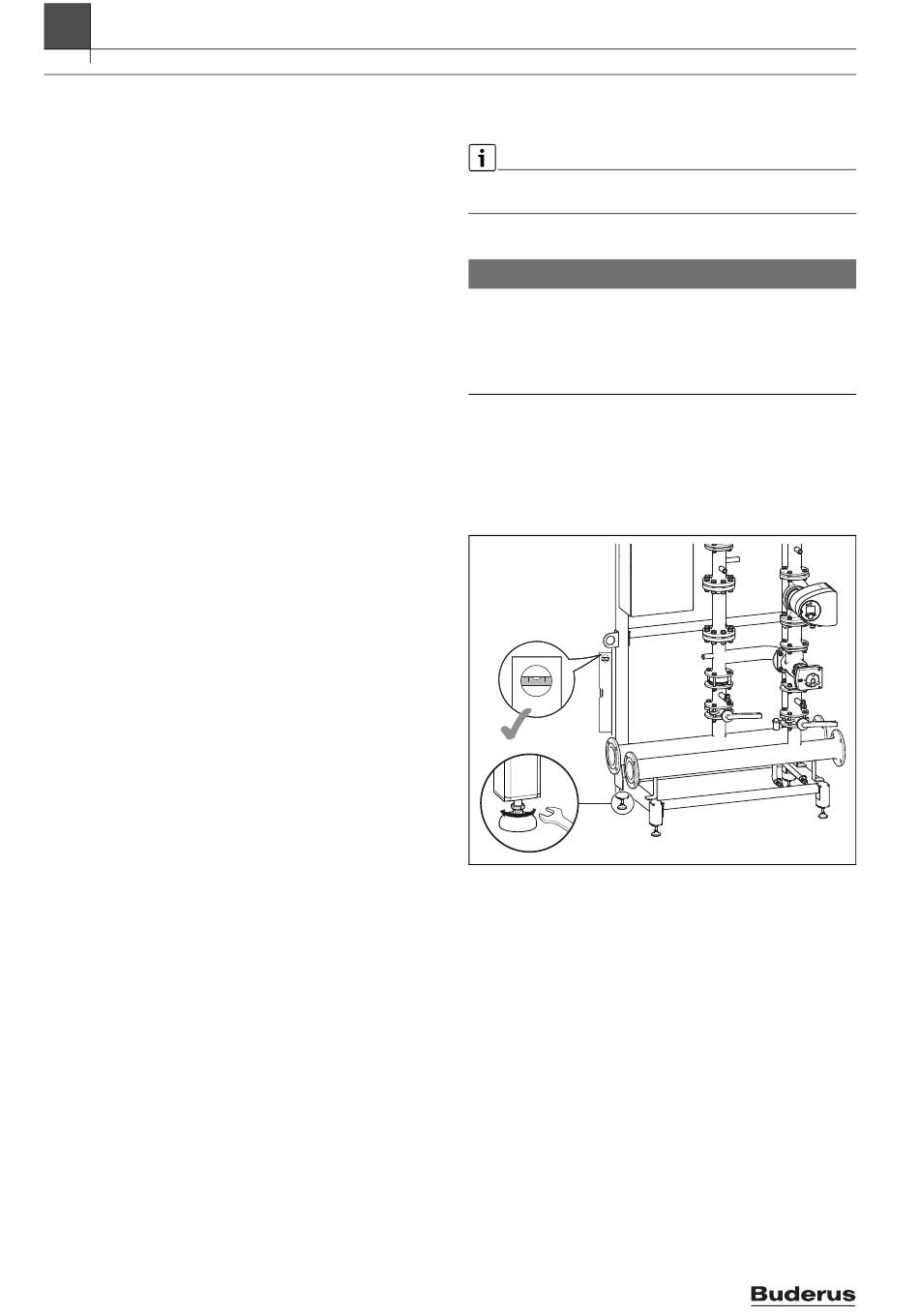

Bild 3 Gerät waagerecht ausrichten
