6

Elektrischer Anschluss

Um einen Flanschanschluss herzustellen:
▶ Flansch von der Absperreinrichtung lösen.
▶ Rohrverbindung am Flansch herstellen.
▶ Rohr mit Flansch und Dichtung auf die Absperreinrichtung aufsetzen
und mit Schrauben befestigen.
▶ Flanschanschlüsse von Vor- und Rücklauf herstellen.

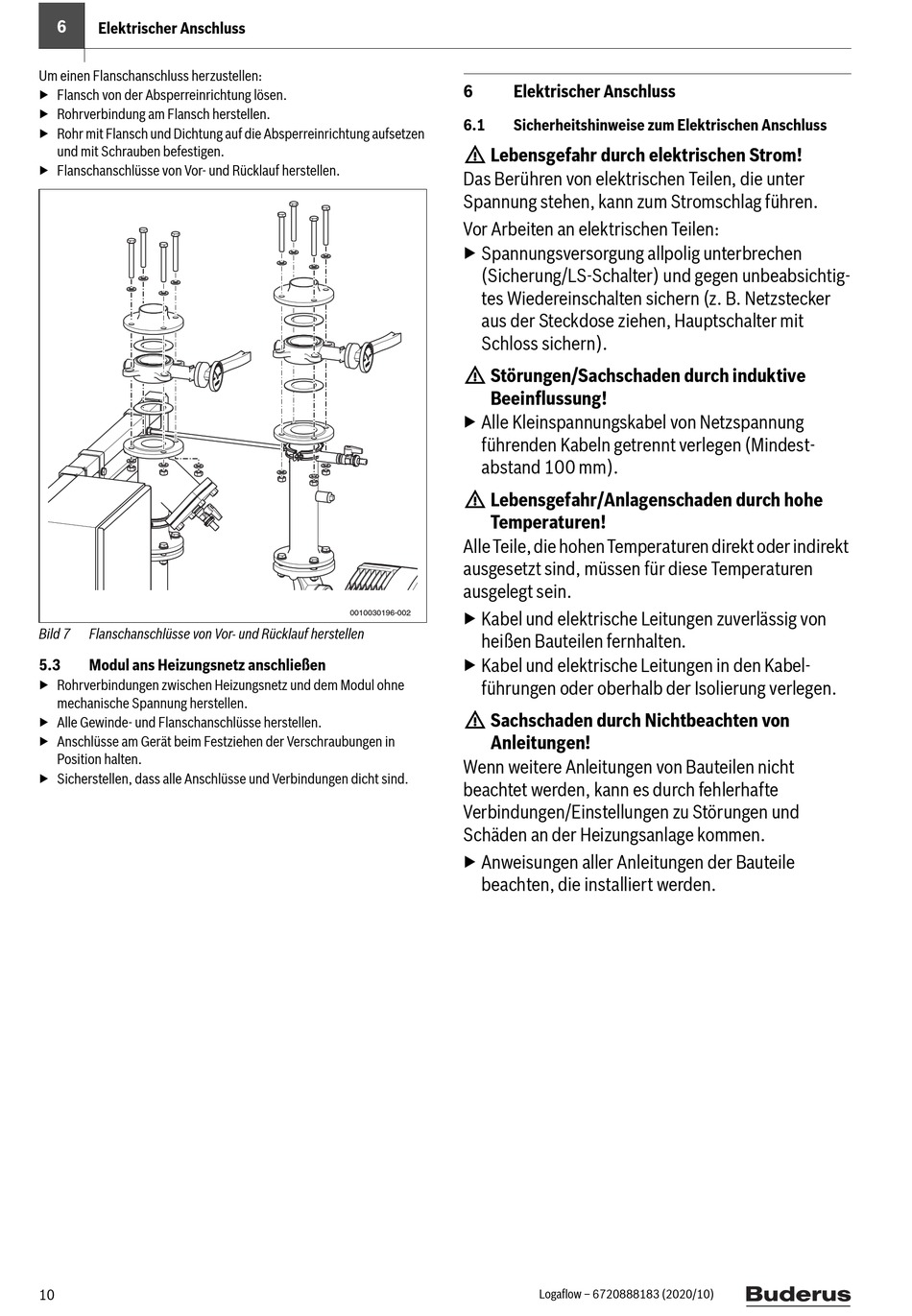

Bild 7 Flanschanschlüsse von Vor- und Rücklauf herstellen
5.3 Modul ans Heizungsnetz anschließen
▶ Rohrverbindungen zwischen Heizungsnetz und dem Modul ohne
mechanische Spannung herstellen.
▶ Alle Gewinde- und Flanschanschlüsse herstellen.
▶ Anschlüsse am Gerät beim Festziehen der Verschraubungen in
Position halten.
▶ Sicherstellen, dass alle Anschlüsse und Verbindungen dicht sind.
10
6 Elektrischer Anschluss
6.1

Sicherheitshinweise zum Elektrischen Anschluss

H Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter
Spannung stehen, kann zum Stromschlag führen.
Vor Arbeiten an elektrischen Teilen:
▶ Spannungsversorgung allpolig unterbrechen
(Sicherung/LS-Schalter) und gegen unbeabsichtig-
tes Wiedereinschalten sichern (z. B. Netzstecker
aus der Steckdose ziehen, Hauptschalter mit
Schloss sichern).
H Störungen/Sachschaden durch induktive
Beeinflussung!
▶ Alle Kleinspannungskabel von Netzspannung
führenden Kabeln getrennt verlegen (Mindest-
abstand 100 mm).
H Lebensgefahr/Anlagenschaden durch hohe
Temperaturen!
Alle Teile, die hohen Temperaturen direkt oder indirekt
ausgesetzt sind, müssen für diese Temperaturen
ausgelegt sein.
0010030196-002
▶ Kabel und elektrische Leitungen zuverlässig von
heißen Bauteilen fernhalten.
▶ Kabel und elektrische Leitungen in den Kabel-
führungen oder oberhalb der Isolierung verlegen.
H Sachschaden durch Nichtbeachten von
Anleitungen!
Wenn weitere Anleitungen von Bauteilen nicht
beachtet werden, kann es durch fehlerhafte
Verbindungen/Einstellungen zu Störungen und
Schäden an der Heizungsanlage kommen.
▶ Anweisungen aller Anleitungen der Bauteile
beachten, die installiert werden.
Logaflow – 6720888183 (2020/10)
