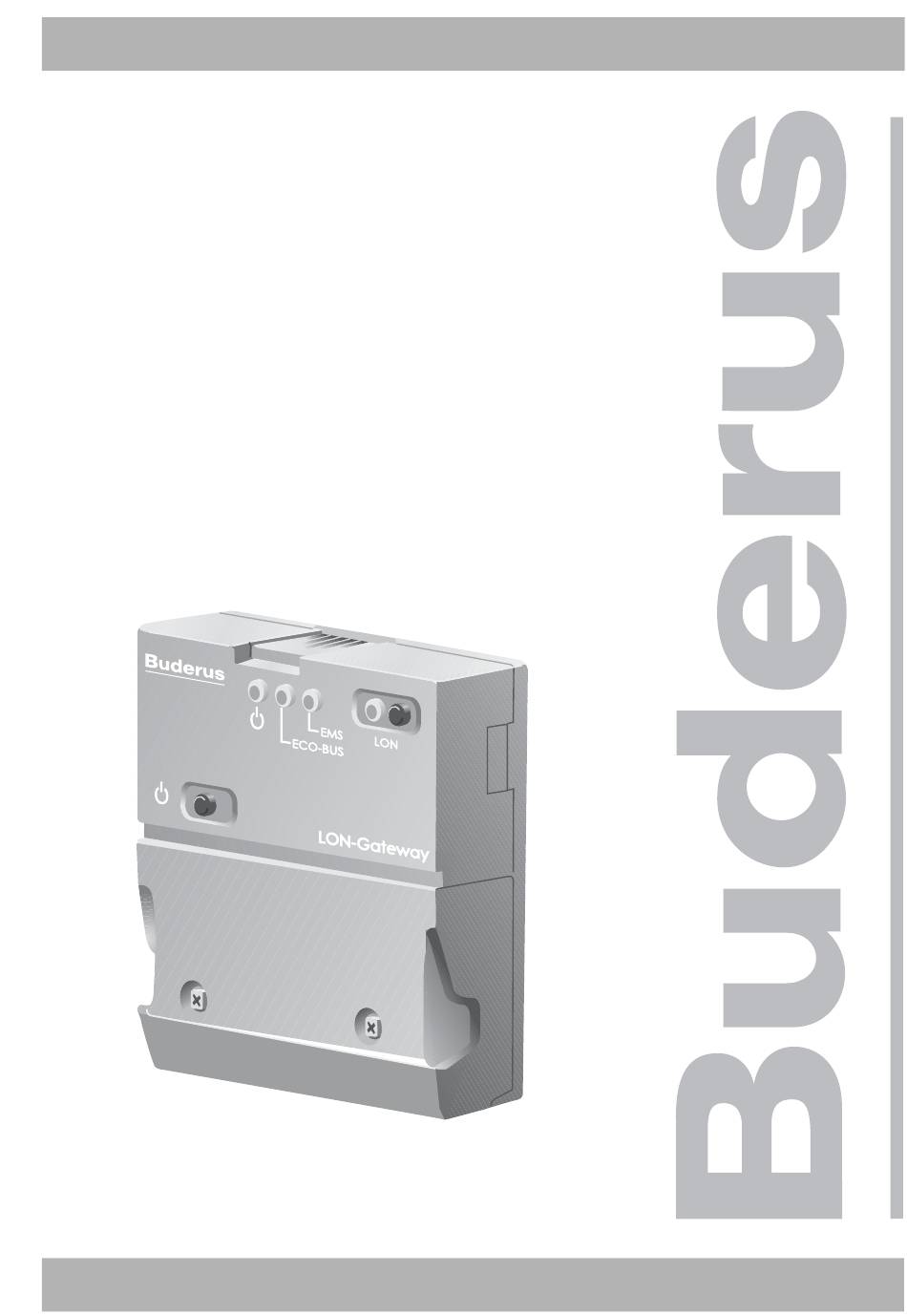

6303 2517 – 06/2005 DE
Technische Information
Schnittstellenmodul zu Fremd-
regelsystemen mit LON-Datenbus
Logamatic LON-Gateway
Zur Projektierung
Für das Fachhandwerk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamatic LON-Gateway

Inhaltszusammenfassung für Buderus Logamatic LON-Gateway

  • Seite 1 6303 2517 – 06/2005 DE Für das Fachhandwerk Technische Information Schnittstellenmodul zu Fremd- regelsystemen mit LON-Datenbus Logamatic LON-Gateway Zur Projektierung...

  • Seite 2: Inhaltsverzeichnis

    ..... . 21 Einbindung von Logamatic 4000 in LON-Netzwerke über Logamatic LON-Gateway ......22 Aufbau der Hardware .

  • Seite 3: Sicherheit

    Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das Logamatic LON-Gateway darf ausschließlich dazu verwendet werden, um Heizungsanlagen des Regelgerätesystems Loga- matic 4000 von Buderus an übergeordnete Regel- bzw. Gebäude- leittechniksysteme über LON-Bus anzuschließen. Hinweise LEBENSGEFAHR durch elektrischen Strom bei geöffnetem Gerät. Bevor Sie das Gerät öffnen: Schalten Sie die Heizungsanlage...

  • Seite 4: Produktbeschreibung

    Produktbeschreibung Produktbeschreibung Das Logamatic LON-Gateway muss über eine Twisted-Pair Verdrahtung (verdrillte 2-Draht Leitung) in ein LON-Netzwerk ein- gebunden werden. Die Twisted-Pair Verdrahtung ist verpolungs- sicher. Definierte Daten der Buderus-Regelgeräte werden mit der Schnitt- stelle Logamatic LON-Gateway auf Standard Netzwerk Variablen Typen (SNVT’s) für den LON-Datenbus umgesetzt.

  • Seite 5: Technische Daten

    Form von Modulen für Mehrkesselanlagen, Heizkreise, Warm- wasser und Solar nachgerüstet werden. ANWENDERHINWEIS Werden Heizkreise über LON bedient, dürfen keine anderen Fern- bedienungen, z. B. Buderus Fernbedienung BFU, an diesem Heizkreis angeschlossen sein. Anlagen mit einem Regelgerät Damit die Bezeichnung der LON-Heizkreise mit den Heizkreisen im Regelgerät übereinstimmt, ist es erforderlich, dass Sie zuerst...
  • Seite 6 Produktbeschreibung Anlagen mit zwei Regelgeräten Für Anlagen mit zwei Regelgeräten ist die Anordnung der Funkti- onsmodule vorgegeben. Damit die Funktionen richtig angespro- chen werden können, müssen die Module so wie in der Tabelle angegeben in den Logamatic Regelgeräten eingebaut werden. Die Kommunikationsobjekte teilen sich dann wie folgt auf: Kommuni- Logamatic...

  • Seite 7: Netzwerkschnittstelle

    Netzwerkschnittstelle Netzwerkschnittstelle Übersicht der SNVTs Die Kommunikation über das Logamatic LON-Gateway erfolgt über Standard Netzwerk Variab- len Typen (SNVT). Standard Configuration Parameter Types (SCPTs) werden nicht verwendet. Hinweis: Richten Sie die zyklische Abfrage der SNVTs ein, damit der Datenaustausch zwischen den Netzwerkteilnehmern funktioniert.
  • Seite 8 Netzwerkschnittstelle Bedeutung SNVT Typ SNVT Name Heizkreis 4 24 Betriebsart (T/N/A) umschalten SNVT_hvac_mode (108) nviHK4TgNtAt 25 Raum-Soll-Nacht-Temperatur verändern SNVT_temp_p(105) nviHK4RaumSNt_Tp 26 Raum-Soll-Tag-Temperatur verändern SNVT_temp_p(105) nviHK4RaumSTg_Tp 27 Raum-Soll-Temperatur anzeigen SNVT_temp_p(105) nvoHK4Raum_S_Tp 28 Betriebsart (T/N/A) anzeigen SNVT_hvac_mode (108) nvoHK4Betrieb 29 Heizkreisvorlauf-Ist-Temperatur anzeigen SNVT_temp_p(105) nvoHK4VLIst_Tp Heizkreis 5...
  • Seite 9 Netzwerkschnittstelle Bedeutung SNVT Typ SNVT Name Thermische Solaranlage 53 Betriebsart (T/N/A) umschalten SNVT_hvac_mode (108) nviSLTgNtAt 54 Betriebsart (T/N/A) anzeigen SNVT_hvac_mode (108) nvoSLBetrieb 55 Kollektor-Ist-Temperatur (FSK) anzeigen SNVT_temp_p(105) nvoSLKoll_Tp Speicher-Ist-Temperatur für thermische Solar- SNVT_temp_p(105) nvoSLSP1Unten_Tp anlage (FSS1) anzeigen 57 Solaren Ertrag (Wärmemenge) anzeigen SNVT_elec_kwh_l (146) nvoSLWMZ_Ertrag SNVT_file_pos (90)

  • Seite 10: Beschreibung Der Netzwerkschnittstelle

    Die rechte Spalte gibt die Anzahl Bytes an. 3.2.1 Allgemein Uhrzeit SNVT_time_ stamp(84) nviUhrzeit Wert für Abgleich der Uhrzeit im Buderus Regelsystem mit dem LON Netzwerk. Format: JJJJ/MM/TT hh:mm:ss Außentemperatur SNVT_temp_p(105) nvoAussen_Tp Anzeige der aktuell im Regelgerät gültigen Außentemperatur. Hinweis: 110 °C bedeutet einen ungültigen Wert (z.

  • Seite 11: Heizkreise

    Netzwerkschnittstelle 3.2.2 Heizkreise In diesem Abschnitt wird nur der Heizkreis 1 beschrieben. Für die Heizkreise 2 bis 5 gelten die Angaben entsprechend. Betriebsart (Tag/Nacht/Auto) SNVT_hvac_mode (108) nviHK1TgNtAt Wert zum Umschalten der Betriebsart eines Heizkreises. Format: Wert Bezeichnung Beschreibung Die Heizkreisregelung arbeitet nach dem eingestellten Heizpro- HVAC_AUTO gramm (Automatik-Betrieb).
  • Seite 12 Netzwerkschnittstelle Raum-Soll-Nacht-Temperatur SNVT_temp_p(105) nviHK1RaumSNt_Tp Wert zum Verändern der Solltemperatur für den abgesenkten Heizbetrieb (Nachtbetrieb). Einstellung: 2 °C bis 29 °C; in ein Grad Schritten Hinweise: – Die Raum-Soll-Nacht-Temperatur gibt das Temperaturniveau im abgesenkten Betrieb oder Nachtbetrieb für den Verbraucher vor. Durch die Einstellung wird die Heizkennlinie parallel verschoben.

  • Seite 13: Warmwasserbereitung

    Netzwerkschnittstelle 3.2.3 Warmwasserbereitung Betriebsart (Tag/Nacht/Auto) SNVT_hvac_mode (108) nviWW_TgNtAt Wert zum Umschalten der Betriebsart der Warmwasserbereitung. Format: Wert Bezeichnung Beschreibung Die Warmwasserregelung arbeitet nach dem eingestellten Warm- HVAC_AUTO wasserprogramm (Automatik-Betrieb). Die Warmwasserregelung arbeitet im Dauerbetrieb (manueller HVAC_heat Tagbetrieb). Die Warmwasserregelung ist ausgeschaltet (manueller Nachtbe- HVAC_off trieb).
  • Seite 14 Netzwerkschnittstelle Betriebsart (T/N/A) Zirkulations- SNVT_hvac_mode (108) nviZP_TgNtAt pumpe Wert zum Umschalten der Betriebsart der Zirkulationspumpe. Format: Wert Bezeichnung Beschreibung Die Ansteuerung der Zirkulationspumpe arbeitet nach dem einge- HVAC_AUTO stellten Zirkulationspumpen-Programm (Automatik-Betrieb). Die Zirkulationspumpe wird dauerhaft angesteuert (manueller HVAC_heat Tagbetrieb). HVAC_off Die Zirkulationspumpe ist ausgeschaltet (manueller Nachtbetrieb).

  • Seite 15: Strategie

    Netzwerkschnittstelle 3.2.4 Strategie Im Bereich „Strategie“ sind die Werte für die gesamte Heizungsanlage zusammengefasst. Die- se sind insbesondere bei Mehr-Kessel-Anlagen (Kaskaden) von Bedeutung. Betriebsart (T/N/A) Anlage SNVT_hvac_mode (108) nviAnlTgNtAt Wert zum Verändern der Betriebsart der Gesamtanlage (alle Heizkreise). Format: Wert Bezeichnung Beschreibung Die Anlage arbeitet nach der internen Einstellung am Regelgerät...

  • Seite 16: Bodenstehende Kessel

    Netzwerkschnittstelle 3.2.5 Bodenstehende Kessel In diesem Abschnitt wird der „Bodenstehende Kessel 1“ beschrieben. Für den Kessel 2 gelten die Angaben entsprechend. Kessel Brenner 1. Stufe SNVT_state(83) nvoKS1Br1Stufe1 Anzeige der aktuell in Betrieb befindlichen Brennerstufe (Grundlast). Informationen über den Status ergeben sich durch Auslesen einzelner Bit-Werte aus dem zwei- ten Byte-Wert.

  • Seite 17: Solar

    Netzwerkschnittstelle 3.2.6 Solar Betriebsart Solar (Tag/Nacht/Auto) SNVT_hvac_mode (108) nviSLTgNtAt Wert zum Verändern der Betriebsart der Solaranlage. Format: Wert Bezeichnung Beschreibung Die Solaranlage arbeitet nach der internen Einstellung am Regel- HVAC_AUTO gerät (Automatik-Betrieb). Die Solaranlage ist eingeschaltet und arbeitet im manuellen Tag- HVAC_heat betrieb (Anleitung beachten –...

  • Seite 18: Wandmontage

    Wandmontage Wandmontage Dieses Kapitel beschreibt Ihnen die Wandmontage des Schnitt- stellenmoduls LON-Gateway. Abb. 2 Wandhalter montieren Pos. 1: Wandhalter LON-Gateway Pos. 2: Schrauben (4 × 45) Pos. 3: Bohrung zur zusätzlichen Befestigung Positionen der Bohrlöcher für den Wandhalter (Abb. 2, Pos. 1) anzeichnen.
  • Seite 19 Wandmontage Schnittstellenmodul (Abb. 3, Pos. 1) einhängen und Schrau- ben anziehen. Gegebenenfalls den Wandhalter über die zu- sätzliche Bohrung (Abb. 2, Pos. 3) an der Wand fixieren. Abb. 3 Schnittstellenmodul einsetzen und einrasten lassen Pos. 1: Schnittstellenmodul Pos. 2: Verschluss Änderungen aufgrund technischer Verbesserungen vorbehalten! Technische Information LON-Gateway •...

  • Seite 20: Elektrischer Anschluss

    LON Free Topology Twisted Pair Channel 50 Hz Abb. 4 Elektrischer Anschluss (Schema) Logamatic LON-Gateway Verbindung Logamatic LON-Gateway mit Lo- ECOCAN-BUS-Schnittstelle (Bus-Kommunikation), gamatic 4000 Leitungslänge max. 1000 m (ab 50 m abgeschirmt) FTT-10A Transceiver für Einbindung über 2-adriges Kabel Verbindung Logamatic LON-Gateway zu (Twisted-Pair) an standardisiertes LON-Bus-Netzwerk;...

  • Seite 21: Bedienung Des Lon-Gateways

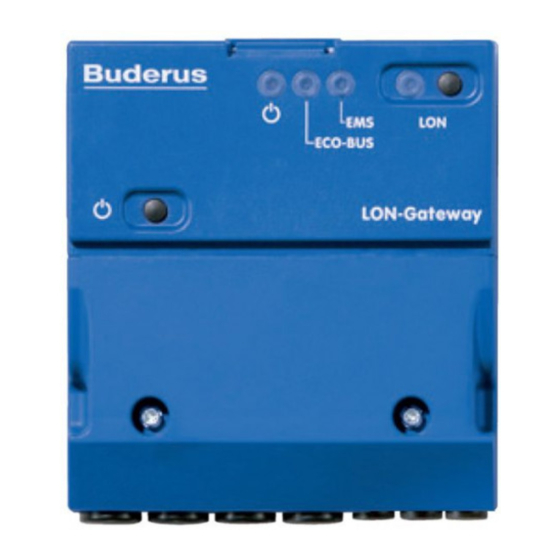

    Bedienung des LON-Gateways Bedienung des LON-Gateways Abb. 5 Bedienelemente Pos. Bedienelement/Funktion Taste zum Ein-/Ausschalten des Gateways. Status-LED leuchtet, wenn das Gateway eingeschaltet ist. LED „ECO-BUS“ flackert bei Datenübertragung über ECO-Bus. LED „LON“ blinkt bis zur erfolgreichen Kommissionierung des LON-Gateways. Service-Taste „LON“ Tab.

  • Seite 22: Einbindung Von Logamatic 4000 In Lon-Netzwerke

    über Logamatic LON-Gateway Aufbau der Hardware Ein Hauptbestandteil der Produkte, die über LON-Datenbus kom- munizieren, wie z. B. Logamatic LON-Gateway ist der Neuron- Chip. Jeder Neuron-Chip besitzt eine eineindeutige Kennung, eine Neuron-ID. Damit ist jedes Gerät einmalig. Für Inbetriebnahme, Betrieb, Service- oder Ersatzfall wird über die eindeutige Neuron- ID jedes Gerät identifiziert.

  • Seite 23: Dekommissionieren Von Lon-Netzwerken

    Einbindung von Logamatic 4000 in LON-Netzwerke Während des Kommissionierens fordert ein Dialog der PC-Softwa- re auf, die Service Taste „LON“ am LON-Gateway zu betätigen. Das LON-Gateway sendet seine Neuron-ID auf den LON-Daten- bus. Diese Neuron-ID wird in der Datenbank registriert. Aus der Datenbank der PC-Software wird die Applikationsdatei in das Ge- rät heruntergeladen.

  • Seite 24: Das Lon-Gateway Als Lonmark-Objekt

    Das LON-Gateway als LonMark-Objekt Das LON-Gateway als LonMark-Objekt Buderus Funktionsblock Abb. 6 LON-Gateway als LonMark-Objekt Änderungen aufgrund technischer Verbesserungen vorbehalten! Technische Information LON-Gateway • Ausgabe 06/2005...

  • Seite 25: Fehlerliste

    Fehlerliste Fehlerliste Lfd. Nr. Fehlermeldung Lfd. Nr. Fehlermeldung kein Fehler interner Fehler Nr. 4 Strategievorlauffühler (FVS) defekt Vorlauffühler HK5 (FV5) defekt Außenfühler (FA) defekt Vorlauffühler HK6 (FV6) defekt Vorlauffühler HK1 (FV1) defekt Vorlauffühler HK7 (FV7) defekt Vorlauffühler HK2 (FV2) defekt Vorlauffühler HK8 (FV8) defekt Vorlauffühler HK3 (FV3) defekt Vorlauffühler HK0 (FV0) defekt...
  • Seite 26 Fehlerliste Lfd. Nr. Fehlermeldung Lfd. Nr. Fehlermeldung interner Fehler Nr. 5 Handbetrieb Brenner interner Fehler Nr. 6 Handbetrieb Kesselkreis interner Fehler Nr. 7 Strategiemodul fehlt interner Fehler Nr. 8 Handbetrieb LAP Primärpumpe kein Master (Adr. 1) vorhanden Handbetrieb LAP Sekundärpumpe Adresskonflikt auf CAN-Bus Wärmetauscherfühler LAP defekt Adresskonflikt auf Steckplatz 1...
  • Seite 27 Fehlerliste Lfd. Nr. Fehlermeldung Lfd. Nr. Fehlermeldung Heizkreis 2 EIB-Fehler Wartung erforderlich EMS-Kessel2 (H1) Heizkreis 3 EIB-Fehler Wartung erforderlich EMS-Kessel3 (H1) Heizkreis 4 EIB-Fehler Wartung erforderlich EMS-Kessel4 (H1) Heizkreis 5 EIB-Fehler Wartung erforderlich EMS-Kessel5 (H1) Heizkreis 6 EIB-Fehler Wartung erforderlich EMS-Kessel6 (H1) Heizkreis 7 EIB-Fehler Wartung erforderlich EMS-Kessel7 (H1) Heizkreis 8 EIB-Fehler...
  • Seite 28 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH-4133 Pratteln www.buderus.ch info@buderus.ch...
