Wenn an den Schläuchen der oberen Entleerhähne Wasser austritt:
▶ Obere Entleerhähne schließen.
▶ Obere Absperreinrichtungen langsam öffnen.
▶ Trennstellen auf Dichtheit prüfen.
Wenn das Modul wieder befüllt ist:
▶ Pumpe und Stellglied in Betrieb nehmen.
▶ Isolierung anbringen.
▶ Bei Bedarf Ergänzungswasser in der Anlage nachfüllen. Hierbei die
Wasserbeschaffenheit beachten.
10
9
8
7

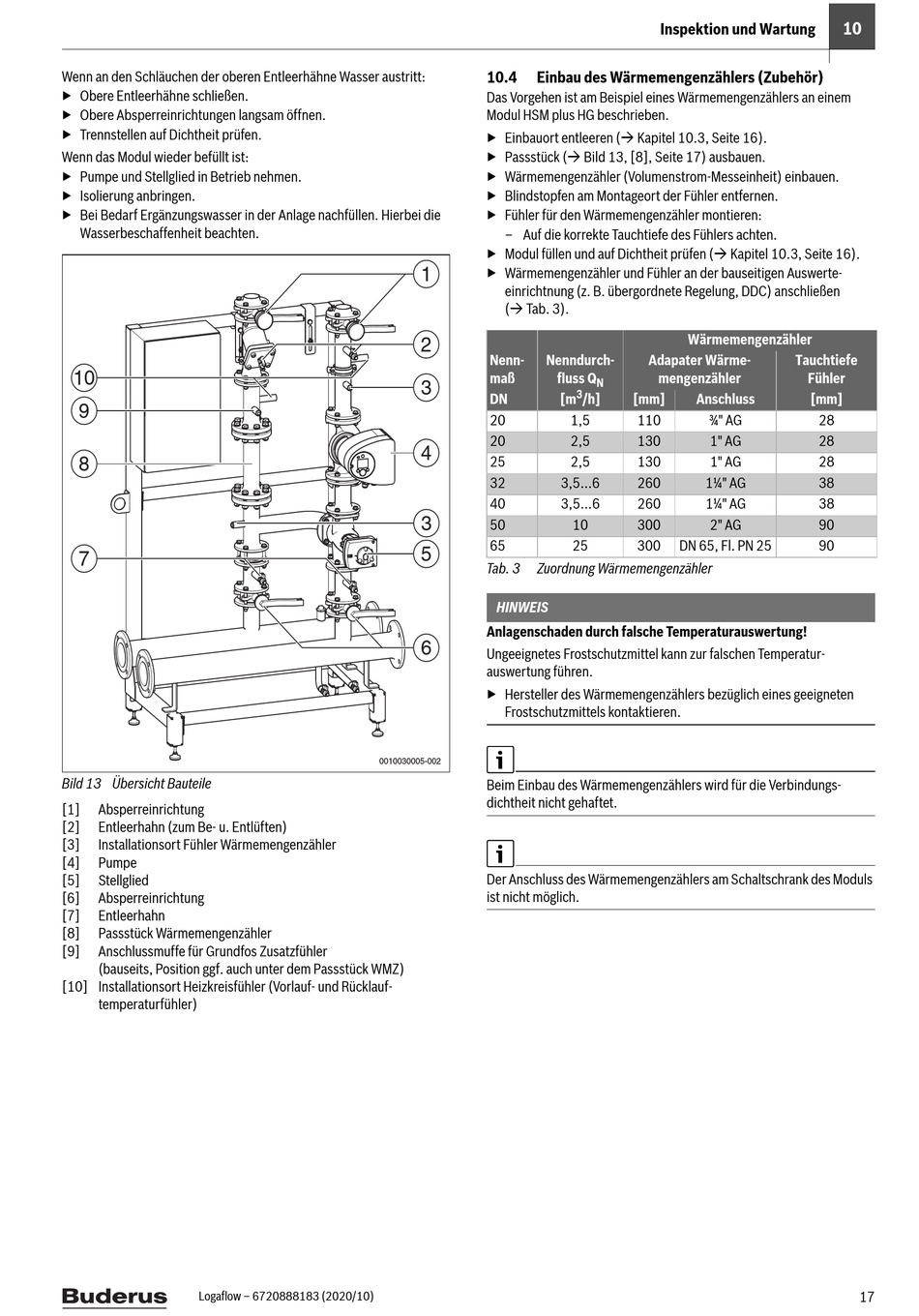

Bild 13 Übersicht Bauteile
[1] Absperreinrichtung
[2] Entleerhahn (zum Be- u. Entlüften)
[3] Installationsort Fühler Wärmemengenzähler
[4] Pumpe
[5] Stellglied
[6] Absperreinrichtung
[7] Entleerhahn
[8] Passstück Wärmemengenzähler
[9] Anschlussmuffe für Grundfos Zusatzfühler
(bauseits, Position ggf. auch unter dem Passstück WMZ)
[10] Installationsort Heizkreisfühler (Vorlauf- und Rücklauf-
temperaturfühler)
Logaflow – 6720888183 (2020/10)
10.4 Einbau des Wärmemengenzählers (Zubehör)
Das Vorgehen ist am Beispiel eines Wärmemengenzählers an einem
Modul HSM plus HG beschrieben.
▶ Einbauort entleeren ( Kapitel 10.3, Seite 16).
▶ Passstück ( Bild 13, [8], Seite 17) ausbauen.
▶ Wärmemengenzähler (Volumenstrom-Messeinheit) einbauen.
▶ Blindstopfen am Montageort der Fühler entfernen.
▶ Fühler für den Wärmemengenzähler montieren:
– Auf die korrekte Tauchtiefe des Fühlers achten.
▶ Modul füllen und auf Dichtheit prüfen ( Kapitel 10.3, Seite 16).
1
▶ Wärmemengenzähler und Fühler an der bauseitigen Auswerte-
einrichtnung (z. B. übergordnete Regelung, DDC) anschließen
( Tab. 3).
2
Nenn- Nenndurch-
maß
3
DN
20
20
4
25
32
40
3
50
65
5
Tab. 3 Zuordnung Wärmemengenzähler
HINWEIS
Anlagenschaden durch falsche Temperaturauswertung!
6
Ungeeignetes Frostschutzmittel kann zur falschen Temperatur-
auswertung führen.
▶ Hersteller des Wärmemengenzählers bezüglich eines geeigneten
Frostschutzmittels kontaktieren.
0010030005-002
Beim Einbau des Wärmemengenzählers wird für die Verbindungs-
dichtheit nicht gehaftet.
Der Anschluss des Wärmemengenzählers am Schaltschrank des Moduls
ist nicht möglich.
Inspektion und Wartung
Wärmemengenzähler
Adapater Wärme-
fluss Q mengenzähler
N
3
[m /h] [mm] Anschluss
1,5 110 ¾" AG
2,5 130 1" AG
2,5 130 1" AG
3,5...6 260 1¼" AG
3,5...6 260 1¼" AG
10 300 2" AG
25 300 DN 65, Fl. PN 25
10
Tauchtiefe
Fühler
[mm]
28
28
28
38
38
90
90
