Montage- und Serviceanleitung
BRM10
Fremdbrennermodul

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus BRM10

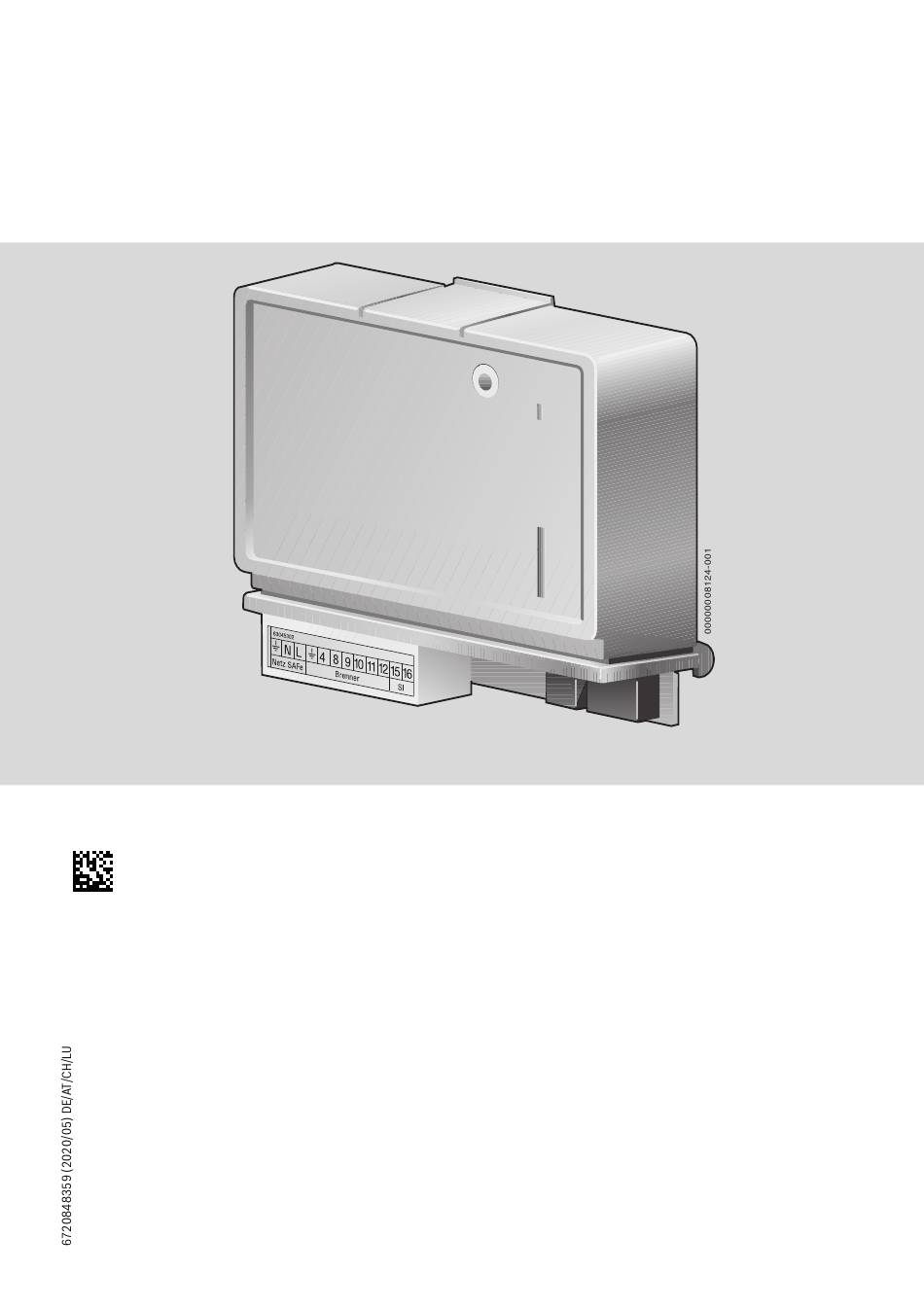

  • Seite 1 Montage- und Serviceanleitung BRM10 Fremdbrennermodul...
  • Seite 2: Inhaltsverzeichnis

    3 Installation ........8 3.1 Fremdbrennermodul BRM10 ....8 3.2 Optionalen Tauchhülsenfühler montieren .
  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Info-Symbol gekennzeichnet. ten sichern. Weitere Symbole ▶ Spannungsfreiheit feststellen. Symbol Bedeutung ▶ Anschlusspläne weiterer Anlagenteile ▶ Handlungsschritt ebenfalls beachten.  Querverweis auf eine andere Stelle im Dokument • Aufzählung/Listeneintrag – Aufzählung/Listeneintrag (2. Ebene) Tab. 1 BRM10 – 6720848359 (2020/05)
  • Seite 4: H Übergabe An Den Betreiber

    Handlungen eingehen. ▶ Insbesondere auf folgende Punkte hinweisen: – Umbau oder Instandsetzung dürfen nur von einem zugelassenen Fach- betrieb ausgeführt werden. – Für den sicheren und umweltver- träglichen Betrieb ist eine mindes- tens jährliche Inspektion sowie BRM10 – 6720848359 (2020/05)
  • Seite 5: Produktbeschreibung

    Regelgerät MX25 aus einen 1-stufigen Brenner über die stan- dardisierte 7-polige Brennerleitung ansteuern. Der Begriff „Fremdbrenner“ in der Modulbenennung Fremdbrennermodul BRM10 bezieht sich auf die Tatsache, dass mit diesem Modul von einem EMS-Regelgerät MX25 jetzt auch EMS-fremde Bren- ner, also Brenner ohne SAFe, angesteuert werden können. Zu- sätzlich können Sie mithilfe des Fremdbrennermoduls BRM10...
  • Seite 6: Lieferumfang

    0010008252-001 Bild 2 Lieferumfang (Fremdbrennermodul BRM10) [1] Netzanschlusskabel [2] Fremdbrennermodul BRM10 [3] Buskabel SAFe Zubehör Zum Fremdbrennermodul BRM10 ist folgendes Zubehör liefer- bar: • Brennerleitung • Tauchhülsenfühler-Set ASK1 ¾" Tauchhülse mit – 6mm Doppelsensor (1x) – ¼ Kreis Blindsegmente (3x) –...
  • Seite 7: Ein- Und Ausgänge Sowie Anschlüsse

    Anschluss für einen Stan- dard-Brennerautomaten Kontakt Sicherheitskette/exter- ne Verriegelung, z. B. Anschluss der Tür- oder Abgastemperatur- überwachung des Festbrenn- stoff-Kessels Fühlereingang Doppelsensor Kesselwassertemperatur und Bus SAFe Kommunikationsanschluss zum Regelgerät MX25 Tab. 2 Ein- und Ausgänge sowie Anschlüsse BRM10 – 6720848359 (2020/05)
  • Seite 8: Installation

    Das Fremdbrennermodul BRM10 muss im Regelgerät MX25 [4] Fremdbrennermodul BRM10 montiert werden. Eine Wandmontage ist nicht möglich. [5] FK Es darf nur ein Fremdbrennermodul BRM10 in einer Heizungs- [6] Verbindungsleitung Kesseltemperaturfühler anlage installiert werden. [7] BUS SAFe [8] Netz SAFe Fremdbrennermodul BRM10 [9] Kesseltemperaturfühler elektronisch...
  • Seite 9: Optionalen Tauchhülsenfühler Montieren

    ▶ Modulvorderseite nach unten drücken. ▶ Zwei Befestigungsschrauben an der hinteren Kesselhaube herausdrehen. ▶ Hintere Kesselhaube etwas anheben und nach hinten wegnehmen. ▶ Adapterblech für das Fremdbrennermodul BRM10 mit zwei Befestigungsschrauben auf der vorderen Kesselhaube hin- ten bündig montieren. BRM10 – 6720848359 (2020/05)
  • Seite 10: Elektrischen Anschluss Herstellen

    ▶ Ein Ende der mitgelieferten SAFe BUS-Leitung in die Steck- Wenn das Fühler-/Blindsegmentpaket nicht an der Messstelle buchse Bus SAFe des Fremdbrennermoduls BRM10 einste- für die Kesseltemperatur positioniert und bis zum Anschlag ein- cken und das andere Ende in die Steckbuchse Bus SAFe geschoben wird, ist ein bestimmungsgemäßes Betreiben des...
  • Seite 11: Anschluss Fühler Für Kesselwassertemperatur/Stb

    Ende in die Steckbuchse Netz SAFe des Regelgeräts MX25 einstecken. Übersicht der Bedienelemente 3.3.3 Anschluss Fühler für Kesselwassertemperatur/STB ▶ NTC Doppelsensor an das Fremdbrennermodul BRM10 an- schließen. Wenn die Beleuchtung des Displays aus ist, bewirkt das erste Drücken eines beliebigen Bedienelements lediglich das Ein- schalten der Beleuchtung.
  • Seite 12: Pumpenlogiktemperatur Einstellen

    ▶ STB Test starten auswählen und bestätigen. Der Öl-/Gasheizkessel muss außer Betrieb gehen (das Fremd- Der Test startet. brennermodul BRM10 geht in blockierenden Zustand, das Dis- play zeigt 8Y an). Nach dem Ausschalten der Versorgungsspannung oder einem Netzausfall ist der STB Test nicht mehr aktiv.
  • Seite 13: Notbetrieb (Handbetrieb)

    ▶ Zuständigen Servicetechniker kontaktieren. ▶ Ja auswählen und bestätigen. ▶ Nur Originalersatzteile verwenden. Schäden, die durch Die Anlage geht wieder in die zuvor aktive Betriebsart. nicht vom Hersteller gelieferte Ersatzteile entstehen, sind -oder- von der Haftung ausgeschlossen. BRM10 – 6720848359 (2020/05)
  • Seite 14: Störungen Beheben

    ▶ Reset-Taste drücken. Fremdbrenner- nermodul BRM10- ▶ Wenn die Störung wieder auftritt: modul, Brenn- Störung BRM10 austauschen. stoffrelais 1 hängt Brennerstörung Der Fremdbrenner- ▶ Entriegelungstaste des Fremd- automat hat eine Stö- brennerautomaten drücken. rung erkannt und verriegelt. BRM10 – 6720848359 (2020/05)
  • Seite 15 ▶ Vorlauftemperaturfühler austau- schen. ▶ Fremdbrennermodul BRM10aus- tauschen. Kurzschluss zwi- Im Testmodus für den ▶ Fühlerkabel prüfen. schen Kesselvor- Vorlauftemperaturfühl ▶ Vorlauftemperaturfühler austau- lauftemp. Fühler er wurde eine Störung schen. 1 und 2 festgestellt. ▶ Fremdbrennermodul BRM10- austauschen. BRM10 – 6720848359 (2020/05)
  • Seite 16 überprüfen, ggf. austau- raturfühler zu hohe Temperatur schen. (> +130 °C) gemes- ▶ Vorlauftemperaturfühler austau- sen. schen. ▶ Fremdbrennermodul BRM10 aus- tauschen. Netzspannung zu Die Verdrahtung ist ▶ Verdrahtung korrigieren oder für niedrig fehlerhaft oder die ausreichend Netzspannung sor- Netzspannung ist zu gen.
  • Seite 17 Wassermangel vor- liegt (z. B. G135). Spannungsun- Die Netzspannung ▶ Keine Maßnahme. Fremdbrenner- terbrechung hatte eine kurze Un- modul BRM10 geht in Betrieb, terbrechung. sobald Netzspannung ausreichend ist. Zu viele Entrie- Wenn innerhalb einer ▶ Entstörung ist nur über Power Off/ gelungen über...
  • Seite 18: Wartungsmeldung Zurücksetzen (Reset)

    (abhängig von Betriebsstunden oder Erreichen eines Da- In der Tabelle Störungsanzeigen sind alle Störungen aufgelistet, tums) eingestellt werden. die im Zusammenhang mit dem Fremdbrennermodul BRM10 auftreten können. Die Beschreibung anderer Störungen finden Sie in der Montage und Serviceanleitung der Bedieneinheit.
  • Seite 19: Fühlerkennlinien

    ▶ Widerstand an den Kabelenden messen. Das Berühren von elektrischen Teilen, die unter Spannung ste- Kennlinie Kesselvorlauftemperaturfühler hen, kann zum Stromschlag führen. ▶ Vor jeder Messung: Heizungsanlage allpolig stromlos schal- ten. 0010008450-001 Bild 17 Kennlinie Kesselvorlauftemperaturfühler BRM10 – 6720848359 (2020/05)
  • Seite 20: Umweltschutz Und Entsorgung

    Elektro- und Elektronik-Altgeräten wenden Sie sich bitte an die zuständigen Behörden vor Ort, an Ihr Abfallentsorgungsun- ternehmen oder an den Händler, bei dem Sie das Produkt ge- kauft haben. Weitere Informationen finden Sie hier: www.weee.bosch-thermotechnology.com/ BRM10 – 6720848359 (2020/05)
  • Seite 21: Datenschutzhinweise

    Gründen, die sich aus Ihrer besonderen Situation ergeben, oder zu Zwecken der Direktwerbung jederzeit zu widerspre- chen. Zur Wahrnehmung Ihrer Rechte kontaktieren Sie uns bit- te unter [DE] privacy.ttde@bosch.com, [AT] DPO@bosch.com. Für weitere Informationen folgen Sie bitte dem QR-Code. BRM10 – 6720848359 (2020/05)
  • Seite 22: Anhang

    Anhang Anhang 10.1 Technische Daten Einheit Elektrische Schutzart IPX00 Versorgungsspannung 230 +10%/-15% Frequenz Elektrische Leistungsaufnahme Umgebungstemperatur °C 0 – 50 Tab. 4 Technische Daten BRM10 – 6720848359 (2020/05)
  • Seite 23 Übergabe ......... . 4 BRM10 – 6720848359 (2020/05)
  • Seite 24 Original Quality by Bosch Thermotechnik GmbH Sophienstraße 30-32 D-35576 Wetzlar/Germany...
