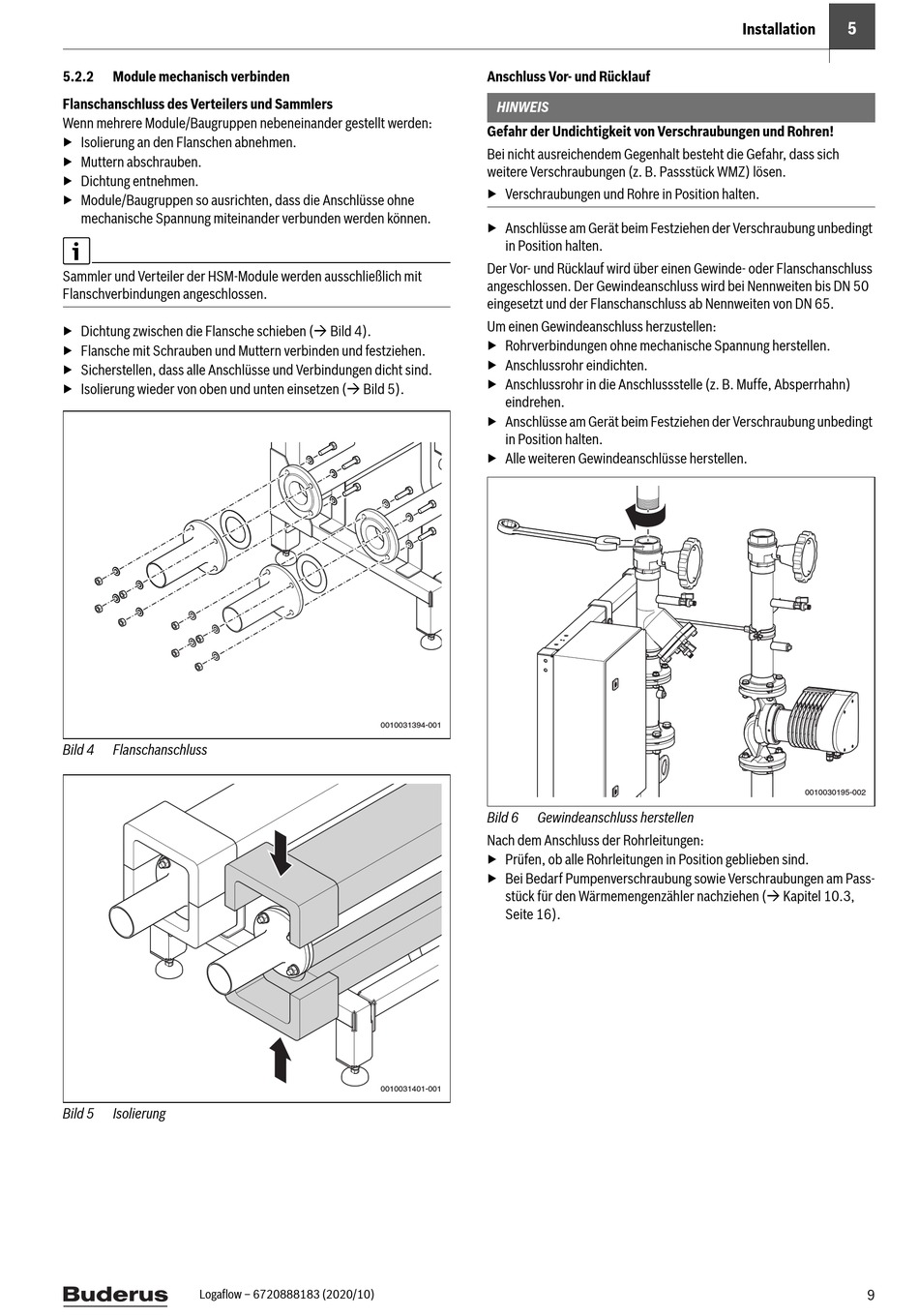

5.2.2

Module mechanisch verbinden

Flanschanschluss des Verteilers und Sammlers
Wenn mehrere Module/Baugruppen nebeneinander gestellt werden:
▶ Isolierung an den Flanschen abnehmen.
▶ Muttern abschrauben.
▶ Dichtung entnehmen.
▶ Module/Baugruppen so ausrichten, dass die Anschlüsse ohne
mechanische Spannung miteinander verbunden werden können.
Sammler und Verteiler der HSM-Module werden ausschließlich mit
Flanschverbindungen angeschlossen.
▶ Dichtung zwischen die Flansche schieben ( Bild 4).
▶ Flansche mit Schrauben und Muttern verbinden und festziehen.
▶ Sicherstellen, dass alle Anschlüsse und Verbindungen dicht sind.
▶ Isolierung wieder von oben und unten einsetzen ( Bild 5).
Bild 4 Flanschanschluss
Bild 5 Isolierung
Logaflow – 6720888183 (2020/10)
Anschluss Vor- und Rücklauf
HINWEIS
Gefahr der Undichtigkeit von Verschraubungen und Rohren!
Bei nicht ausreichendem Gegenhalt besteht die Gefahr, dass sich
weitere Verschraubungen (z. B. Passstück WMZ) lösen.
▶ Verschraubungen und Rohre in Position halten.
▶ Anschlüsse am Gerät beim Festziehen der Verschraubung unbedingt
in Position halten.
Der Vor- und Rücklauf wird über einen Gewinde- oder Flanschanschluss
angeschlossen. Der Gewindeanschluss wird bei Nennweiten bis DN 50
eingesetzt und der Flanschanschluss ab Nennweiten von DN 65.
Um einen Gewindeanschluss herzustellen:
▶ Rohrverbindungen ohne mechanische Spannung herstellen.
▶ Anschlussrohr eindichten.
▶ Anschlussrohr in die Anschlussstelle (z. B. Muffe, Absperrhahn)
eindrehen.
▶ Anschlüsse am Gerät beim Festziehen der Verschraubung unbedingt
in Position halten.
▶ Alle weiteren Gewindeanschlüsse herstellen.
0010031394-001
Bild 6 Gewindeanschluss herstellen
Nach dem Anschluss der Rohrleitungen:
▶ Prüfen, ob alle Rohrleitungen in Position geblieben sind.
▶ Bei Bedarf Pumpenverschraubung sowie Verschraubungen am Pass-
stück für den Wärmemengenzähler nachziehen ( Kapitel 10.3,
Seite 16).
0010031401-001
