H Installation, Inbetriebnahme und Wartung
Installation, Inbetriebnahme und Wartung darf nur ein
zugelassener Fachbetrieb ausführen.
▶ Produkt nicht in Feuchträumen installieren.
▶ Nur Originalersatzteile einbauen.
H Elektroarbeiten
Elektroarbeiten dürfen nur Fachleute für Elektroinstal-
lationen ausführen.
▶ Vor Elektroarbeiten:
– Netzspannung (allpolig) spannungsfrei schalten
und gegen Wiedereinschalten sichern.
– Spannungsfreiheit feststellen.
▶ Produkt benötigt unterschiedliche Spannungen.
Kleinspannungsseite nicht an Netzspannung an-
schließen und umgekehrt.
▶ Anschlusspläne weiterer Anlagenteile ebenfalls
beachten.
H Übergabe an den Betreiber
Weisen Sie den Betreiber bei der Übergabe in die Be-
dienung und die Betriebsbedingungen der Heizungs-
anlage ein.
▶ Bedienung erklären – dabei besonders auf alle si-
cherheitsrelevanten Handlungen eingehen.
▶ Insbesondere auf folgende Punkte hinweisen:
– Umbau oder Instandsetzung dürfen nur von einem
zugelassenen Fachbetrieb ausgeführt werden.
– Für den sicheren und umweltverträglichen Be-
trieb ist eine mindestens jährliche Inspektion so-
wie eine bedarfsabhängige Reinigung und
Wartung erforderlich.
▶ Mögliche Folgen (Personenschäden bis hin zur Le-
bensgefahr oder Sachschäden) einer fehlenden
oder unsachgemäßen Inspektion, Reinigung und
Wartung aufzeigen.
▶ Auf die Gefahren durch Kohlenmonoxid (CO) hin-
weisen und die Verwendung von CO-Meldern emp-
fehlen.
▶ Installations- und Bedienungsanleitungen zur
Aufbewahrung an den Betreiber übergeben.
H Schäden durch Frost
Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren:
▶ Hinweise zum Frostschutz beachten.
▶ Anlage immer eingeschaltet lassen, wegen zusätzli-
cher Funktionen, z. B. Warmwasserbereitung oder
Blockierschutz.
▶ Auftretende Störung umgehend beseitigen.
HM200 – 6721826269 (2020/08)
2

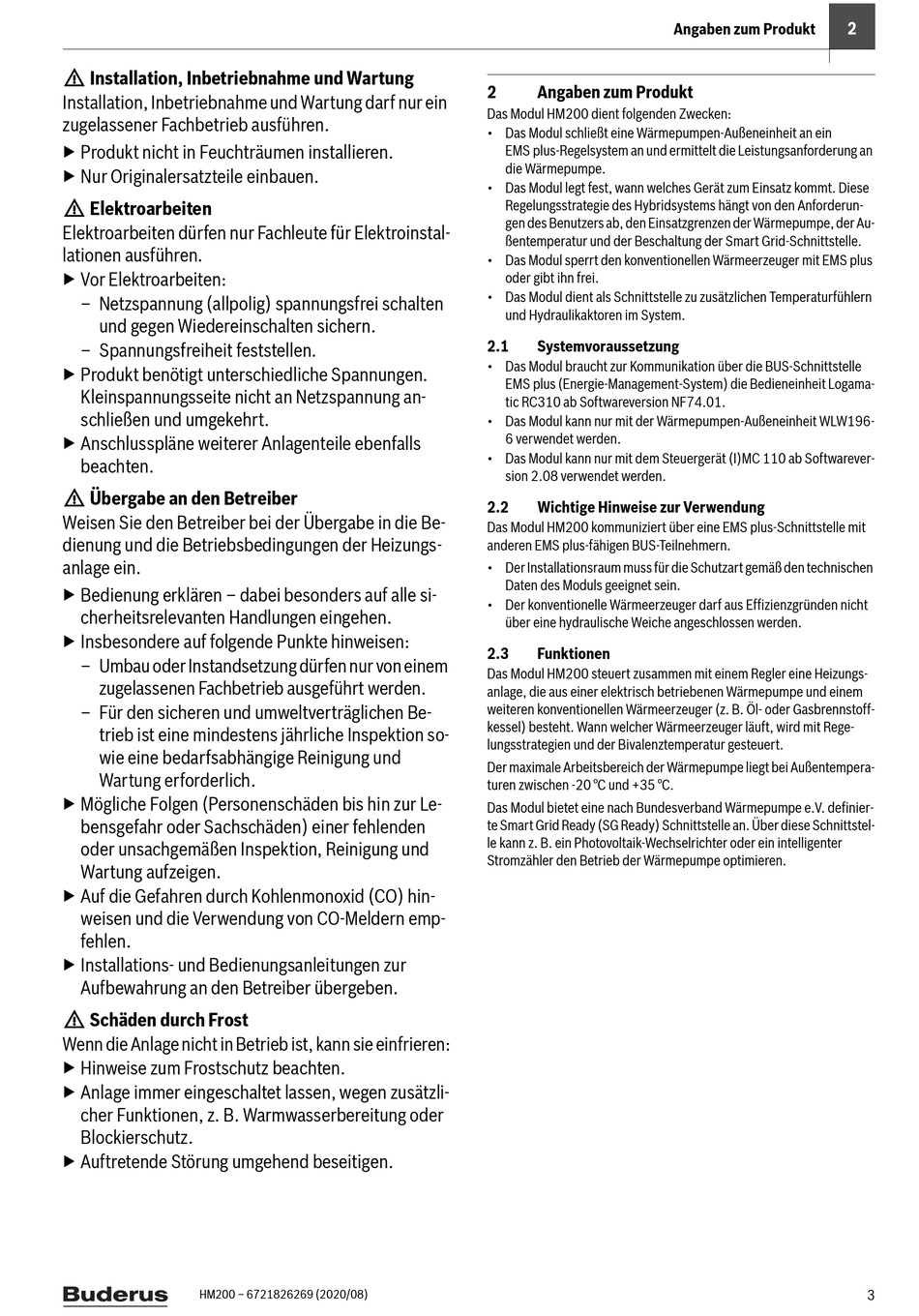

Angaben zum Produkt
Das Modul HM200 dient folgenden Zwecken:
• Das Modul schließt eine Wärmepumpen-Außeneinheit an ein
EMS plus-Regelsystem an und ermittelt die Leistungsanforderung an
die Wärmepumpe.
• Das Modul legt fest, wann welches Gerät zum Einsatz kommt. Diese
Regelungsstrategie des Hybridsystems hängt von den Anforderun-
gen des Benutzers ab, den Einsatzgrenzen der Wärmepumpe, der Au-
ßentemperatur und der Beschaltung der Smart Grid-Schnittstelle.
• Das Modul sperrt den konventionellen Wärmeerzeuger mit EMS plus
oder gibt ihn frei.
• Das Modul dient als Schnittstelle zu zusätzlichen Temperaturfühlern
und Hydraulikaktoren im System.
2.1
Systemvoraussetzung
• Das Modul braucht zur Kommunikation über die BUS-Schnittstelle
EMS plus (Energie-Management-System) die Bedieneinheit Logama-
tic RC310 ab Softwareversion NF74.01.
• Das Modul kann nur mit der Wärmepumpen-Außeneinheit WLW196-
6 verwendet werden.
• Das Modul kann nur mit dem Steuergerät (I)MC 110 ab Softwarever-
sion 2.08 verwendet werden.
2.2
Wichtige Hinweise zur Verwendung
Das Modul HM200 kommuniziert über eine EMS plus-Schnittstelle mit
anderen EMS plus-fähigen BUS-Teilnehmern.
• Der Installationsraum muss für die Schutzart gemäß den technischen
Daten des Moduls geeignet sein.
• Der konventionelle Wärmeerzeuger darf aus Effizienzgründen nicht
über eine hydraulische Weiche angeschlossen werden.
2.3
Funktionen
Das Modul HM200 steuert zusammen mit einem Regler eine Heizungs-
anlage, die aus einer elektrisch betriebenen Wärmepumpe und einem
weiteren konventionellen Wärmeerzeuger (z. B. Öl- oder Gasbrennstoff-
kessel) besteht. Wann welcher Wärmeerzeuger läuft, wird mit Rege-
lungsstrategien und der Bivalenztemperatur gesteuert.
Der maximale Arbeitsbereich der Wärmepumpe liegt bei Außentempera-
turen zwischen -20 °C und +35 °C.
Das Modul bietet eine nach Bundesverband Wärmepumpe e.V. definier-
te Smart Grid Ready (SG Ready) Schnittstelle an. Über diese Schnittstel-
le kann z. B. ein Photovoltaik-Wechselrichter oder ein intelligenter
Stromzähler den Betrieb der Wärmepumpe optimieren.
2
Angaben zum Produkt
