6.2

Schaltschrankaufbau

Im Schaltschrank des Moduls sind alle zum Modul gehörenden Fühler,
Stellglieder und Pumpen angeschlossen.
Der Anschluss der zur Regelung benötigten externen Fühler (z. B. Außen-
temperatur-, Speichertemperaturfühler, Pufferfühler) erfolgt bauseits
auf die Klemmleisten des Schaltschranks.
Für eine eindeutige Zuordnung der externen Bauteile ist es sinnvoll, die
Anschlusskabel am Bauteil und an der Schaltschrankeinführung zu
beschriften.
9
8
7
6
5
4
3
2
1

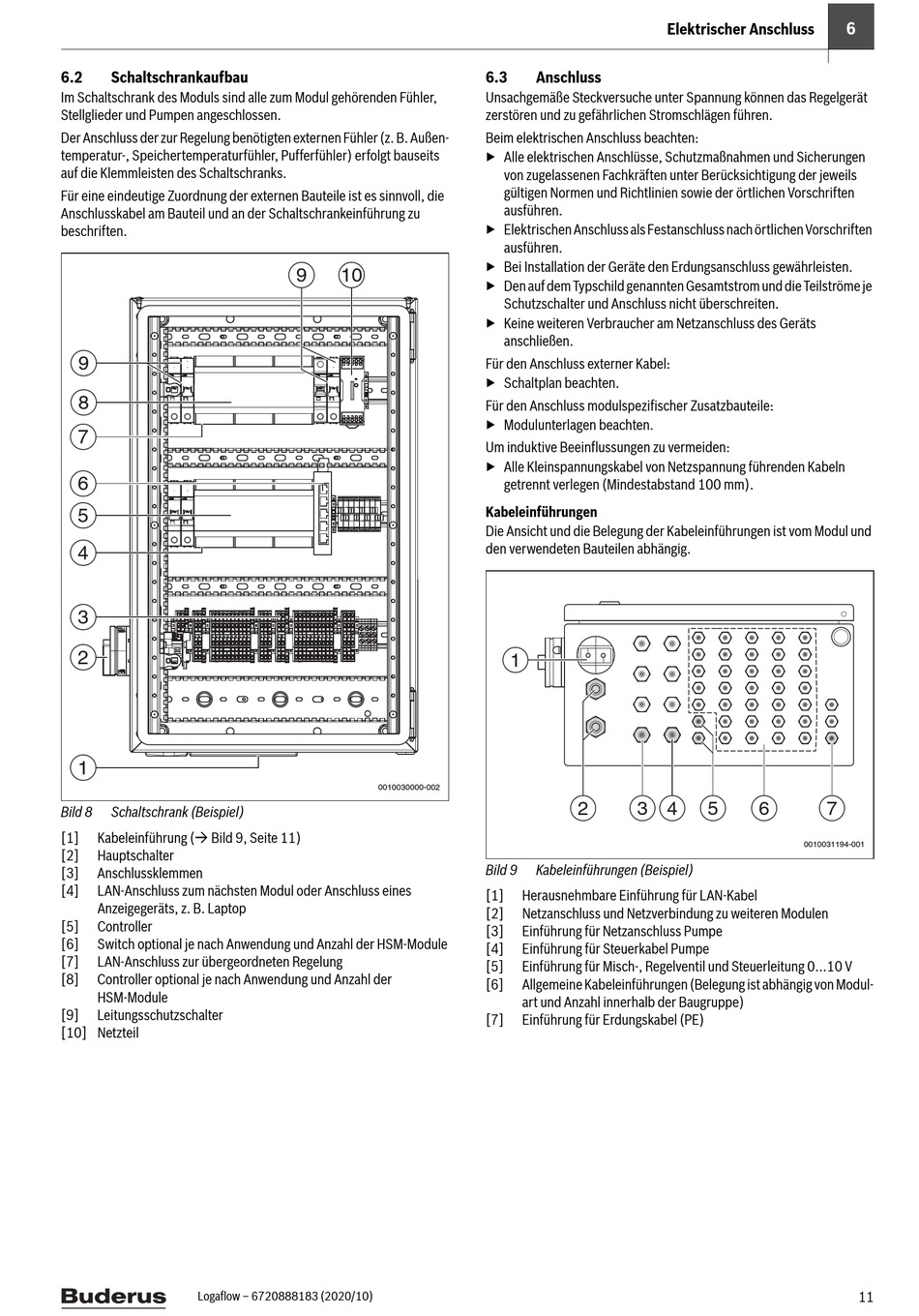

Bild 8 Schaltschrank (Beispiel)
[1] Kabeleinführung ( Bild 9, Seite 11)
[2] Hauptschalter
[3] Anschlussklemmen
[4] LAN-Anschluss zum nächsten Modul oder Anschluss eines
Anzeigegeräts, z. B. Laptop
[5] Controller
[6] Switch optional je nach Anwendung und Anzahl der HSM-Module
[7] LAN-Anschluss zur übergeordneten Regelung
[8] Controller optional je nach Anwendung und Anzahl der
HSM-Module
[9] Leitungsschutzschalter
[10] Netzteil
Logaflow – 6720888183 (2020/10)
9 10
0010030000-002
6.3

Anschluss

Unsachgemäße Steckversuche unter Spannung können das Regelgerät
zerstören und zu gefährlichen Stromschlägen führen.
Beim elektrischen Anschluss beachten:
▶ Alle elektrischen Anschlüsse, Schutzmaßnahmen und Sicherungen
von zugelassenen Fachkräften unter Berücksichtigung der jeweils
gültigen Normen und Richtlinien sowie der örtlichen Vorschriften
ausführen.
▶ Elektrischen Anschluss als Festanschluss nach örtlichen Vorschriften
ausführen.
▶ Bei Installation der Geräte den Erdungsanschluss gewährleisten.
▶ Den auf dem Typschild genannten Gesamtstrom und die Teilströme je
Schutzschalter und Anschluss nicht überschreiten.
▶ Keine weiteren Verbraucher am Netzanschluss des Geräts
anschließen.
Für den Anschluss externer Kabel:
▶ Schaltplan beachten.
Für den Anschluss modulspezifischer Zusatzbauteile:
▶ Modulunterlagen beachten.
Um induktive Beeinflussungen zu vermeiden:
▶ Alle Kleinspannungskabel von Netzspannung führenden Kabeln
getrennt verlegen (Mindestabstand 100 mm).
Kabeleinführungen
Die Ansicht und die Belegung der Kabeleinführungen ist vom Modul und
den verwendeten Bauteilen abhängig.
1
2 3 4
Bild 9 Kabeleinführungen (Beispiel)
[1] Herausnehmbare Einführung für LAN-Kabel
[2] Netzanschluss und Netzverbindung zu weiteren Modulen
[3] Einführung für Netzanschluss Pumpe
[4] Einführung für Steuerkabel Pumpe
[5] Einführung für Misch-, Regelventil und Steuerleitung 0...10 V
[6] Allgemeine Kabeleinführungen (Belegung ist abhängig von Modul-
art und Anzahl innerhalb der Baugruppe)
[7] Einführung für Erdungskabel (PE)
Elektrischer Anschluss
5 6 7
0010031194-001
