2
Angaben zum Produkt
2.9 Bestimmungsgemäße Verwendung
Die Hydraulikmodule des Systems HSM plus dienen mit ihrer Software
zur Wärmeverteilung in Heizungsanlagen in Mehrfamilienhäusern,
Wohn-, Gewerbe- und Industrieanlagen.
▶ Länderspezifische Normen und Vorschriften zu Installation und
Betrieb einhalten!
2.10

Abmessungen

Für die Abmessungen der Module:
▶ Technische Daten, die dem Modul beiliegen, beachten.
2.11 Erklärung der verwendeten Begriffe
Fachkraft
Eine Fachkraft ist eine Person, die über umfangreiches theoretisches
und praktisches Fachwissen sowie Erfahrungen auf dem Fachgebiet und
Kenntnis von einschlägigen Normen verfügt.
Fachbetrieb
Ein Fachbetrieb ist eine Organisationseinheit der gewerblichen
Wirtschaft mit fachlich ausgebildetem Personal.
Bedienungs- und Wartungspersonal
Bedienungs- und Wartungsarbeiten dürfen nur durch Personen (Fach-
kräfte) ausgeführt werden, die dafür körperlich und geistig geeignet,
ausreichend qualifiziert sind und die erforderliche Sachkenntnis
besitzen. Je nach Anlage und/oder regionalen Vorschriften kann es
erforderlich sein, dass diese Personen eine schriftliche Beauftragung,
Ausbildung oder besondere Einweisung zur Bedienung und Wartung
benötigen.
Hydraulik-System-Module (HSM)
Die Hydraulik-System-Module sind hydraulische und regelungs-
technische Einheiten. Sie sind auf einem Grundrahmen montiert und die
elektrischen Komponenten sind auf einem Schaltschrank (am Modul-
rahmen) verdrahtet.
Sie werden im Folgenden als HSM-Module oder Module bezeichnet.
Baugruppe
Eine Baugruppe besteht aus mehreren HSM-Modulen, die auf einem
Grundrahmen montiert sind.
Schaltschrank, Regelung oder Regelgerät
Die im Schaltschrank eingebauten Regelungskomponenten,
Sicherheitseinrichtungen und Schaltelemente werden im Folgenden als
Schaltschrank bezeichnet.
Der Schaltschrank mit der integrierten Software zur Regelung von
Funktionen und der Anbindung an ein Netzwerk wird im Einzelnen oder
im Verbund als Regelung oder Regelgerät bezeichnet.
Wärmeerzeuger
Die HSM-Module werden an eine Logamatic 5000 oder eine externe
Gebäudeleittechnik angeschlossen. Eine Regelung eines Wärme-
erzeugers ist nicht Bestandteil. Im Folgenden werden Heizkessel,
Kessel, Wandgeräte, Brennwertgeräte und andere Wärmeerzeuger als
Wärmeerzeuger oder Kessel bezeichnet.
Antippen/anklicken
Je nach verwendetem Anzeigemedium (PC-Display, Bedienoberfläche)
kann die Bedienung durch Antippen der Bedienoberfläche oder durch
Anklicken mit der Maus geschehen. Im Folgenden wird der Begriff
„antippen" verwendet.
6
2.12 Produktübersicht
Die Produktübersicht zu dem jeweiligen Modul ist in den Unterlagen
enthalten, die mit dem Modul mitgeliefert werden.
1
14
13
12
11
10

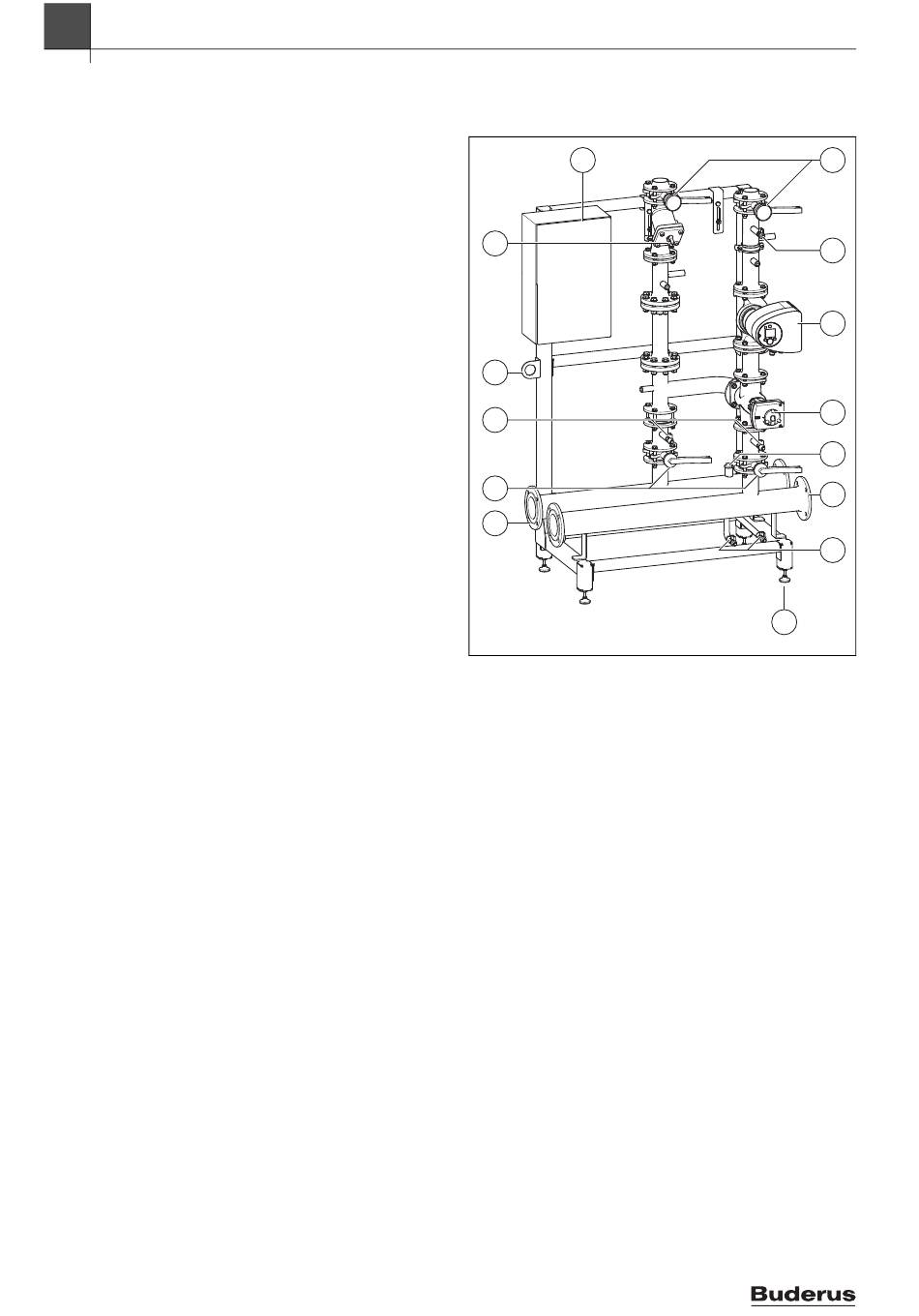

Bild 1 Produktübersicht (Beispiel)
[1] Schaltschrank
[2] Absperreinrichtung
[3] Oberer Entleerhahn
[4] Pumpe
[5] Stellglied (Misch- oder Regelventil)
[6] Anschluss Ausdehnungsgefäß (hinter Vorlauf)
[7] Vorlauf (VL)
[8] Entleerung
[9] Stellfüße
[10] Rücklauf (RL)
[11] Absperreinrichtung
[12] Unterer Entleerhahn
[13] Öse zur Transportsicherung (auf beiden Seiten)
[14] Filter/Schmutzfänger mit Entleerung/Entlüftung
(unter der Isolierung)
Logaflow – 6720888183 (2020/10)
2
3
4
5
6
7
8
9
0010029981-003
