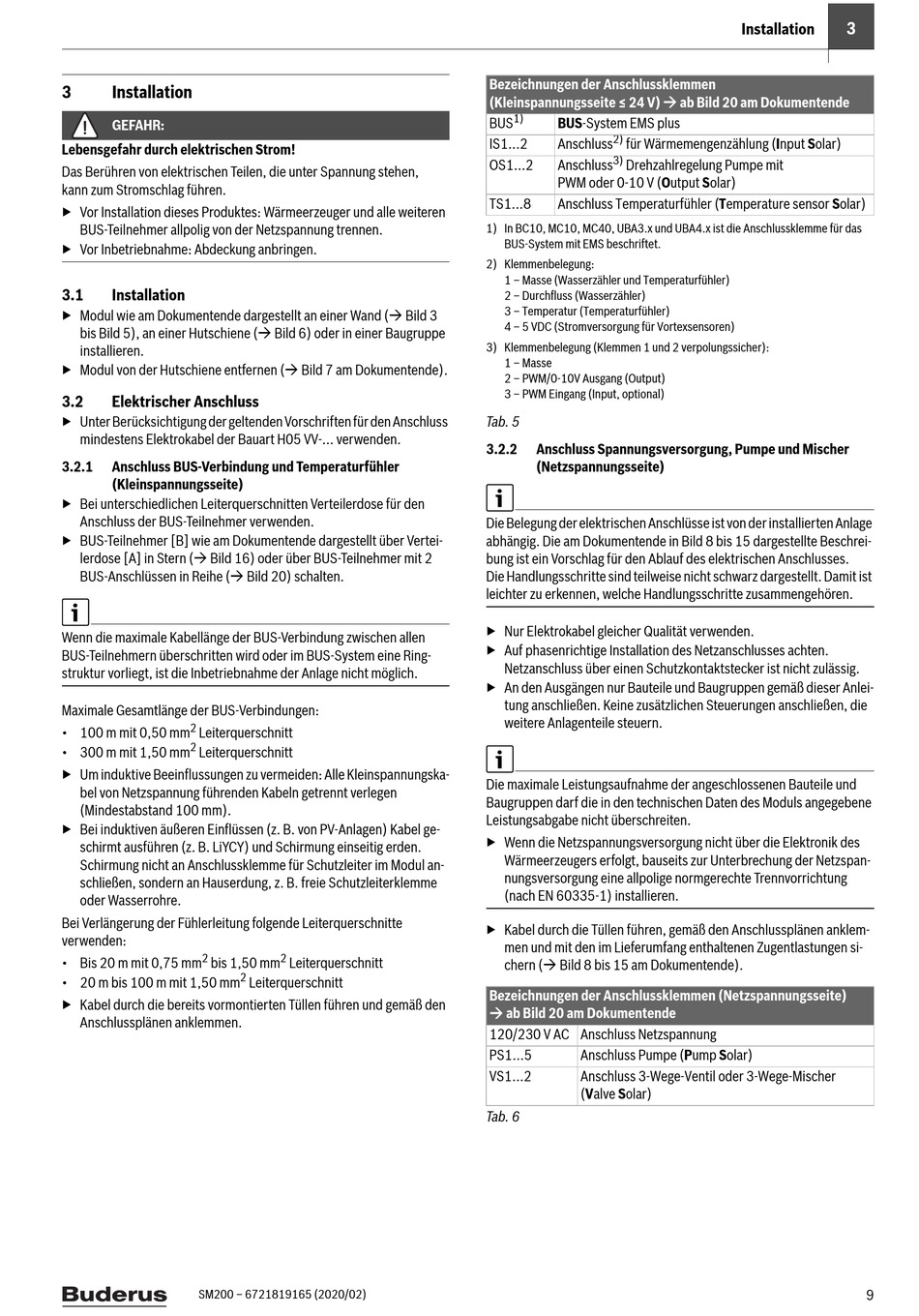

3

Installation

GEFAHR:
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen,
kann zum Stromschlag führen.
▶ Vor Installation dieses Produktes: Wärmeerzeuger und alle weiteren
BUS-Teilnehmer allpolig von der Netzspannung trennen.
▶ Vor Inbetriebnahme: Abdeckung anbringen.
3.1 Installation
▶ Modul wie am Dokumentende dargestellt an einer Wand ( Bild 3
bis Bild 5), an einer Hutschiene ( Bild 6) oder in einer Baugruppe
installieren.
▶ Modul von der Hutschiene entfernen ( Bild 7 am Dokumentende).
3.2

Elektrischer Anschluss

▶ Unter Berücksichtigung der geltenden Vorschriften für den Anschluss
mindestens Elektrokabel der Bauart H05 VV-... verwenden.
3.2.1 Anschluss BUS-Verbindung und Temperaturfühler
(Kleinspannungsseite)
▶ Bei unterschiedlichen Leiterquerschnitten Verteilerdose für den
Anschluss der BUS-Teilnehmer verwenden.
▶ BUS-Teilnehmer [B] wie am Dokumentende dargestellt über Vertei-
lerdose [A] in Stern ( Bild 16) oder über BUS-Teilnehmer mit 2
BUS-Anschlüssen in Reihe ( Bild 20) schalten.
Wenn die maximale Kabellänge der BUS-Verbindung zwischen allen
BUS-Teilnehmern überschritten wird oder im BUS-System eine Ring-
struktur vorliegt, ist die Inbetriebnahme der Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
• 100 m mit 0,50 mm Leiterquerschnitt
2
• 300 m mit 1,50 mm Leiterquerschnitt
▶ Um induktive Beeinflussungen zu vermeiden: Alle Kleinspannungska-
bel von Netzspannung führenden Kabeln getrennt verlegen
(Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von PV-Anlagen) Kabel ge-
schirmt ausführen (z. B. LiYCY) und Schirmung einseitig erden.
Schirmung nicht an Anschlussklemme für Schutzleiter im Modul an-
schließen, sondern an Hauserdung, z. B. freie Schutzleiterklemme
oder Wasserrohre.
Bei Verlängerung der Fühlerleitung folgende Leiterquerschnitte
verwenden:
2
• Bis 20 m mit 0,75 mm bis 1,50 mm
• 20 m bis 100 m mit 1,50 mm
▶ Kabel durch die bereits vormontierten Tüllen führen und gemäß den
Anschlussplänen anklemmen.
SM200 – 6721819165 (2020/02)
2
Leiterquerschnitt
2
Leiterquerschnitt
Bezeichnungen der Anschlussklemmen
(Kleinspannungsseite ≤ 24 V)  ab Bild 20 am Dokumentende
1)
BUS BUS-System EMS plus
2)
IS1...2 Anschluss für Wärmemengenzählung (Input Solar)
3)
OS1...2 Anschluss Drehzahlregelung Pumpe mit
PWM oder 0-10 V (Output Solar)
TS1...8 Anschluss Temperaturfühler (Temperature sensor Solar)
1) In BC10, MC10, MC40, UBA3.x und UBA4.x ist die Anschlussklemme für das
BUS-System mit EMS beschriftet.
2) Klemmenbelegung:
1 – Masse (Wasserzähler und Temperaturfühler)
2 – Durchfluss (Wasserzähler)
3 – Temperatur (Temperaturfühler)
4 – 5 VDC (Stromversorgung für Vortexsensoren)
3) Klemmenbelegung (Klemmen 1 und 2 verpolungssicher):
1 – Masse
2 – PWM/0-10V Ausgang (Output)
3 – PWM Eingang (Input, optional)
Tab. 5
3.2.2 Anschluss Spannungsversorgung, Pumpe und Mischer
(Netzspannungsseite)
Die Belegung der elektrischen Anschlüsse ist von der installierten Anlage
abhängig. Die am Dokumentende in Bild 8 bis 15 dargestellte Beschrei-
bung ist ein Vorschlag für den Ablauf des elektrischen Anschlusses.
Die Handlungsschritte sind teilweise nicht schwarz dargestellt. Damit ist
leichter zu erkennen, welche Handlungsschritte zusammengehören.
▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses achten.
Netzanschluss über einen Schutzkontaktstecker ist nicht zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
Die maximale Leistungsaufnahme der angeschlossenen Bauteile und
Baugruppen darf die in den technischen Daten des Moduls angegebene
Leistungsabgabe nicht überschreiten.
▶ Wenn die Netzspannungsversorgung nicht über die Elektronik des
Wärmeerzeugers erfolgt, bauseits zur Unterbrechung der Netzspan-
nungsversorgung eine allpolige normgerechte Trennvorrichtung
(nach EN 60335-1) installieren.
▶ Kabel durch die Tüllen führen, gemäß den Anschlussplänen anklem-
men und mit den im Lieferumfang enthaltenen Zugentlastungen si-
chern ( Bild 8 bis 15 am Dokumentende).
Bezeichnungen der Anschlussklemmen (Netzspannungsseite)
 ab Bild 20 am Dokumentende
120/230 V AC Anschluss Netzspannung
PS1...5 Anschluss Pumpe (Pump Solar)
VS1...2 Anschluss 3-Wege-Ventil oder 3-Wege-Mischer
(Valve Solar)
Tab. 6
3
Installation
9
