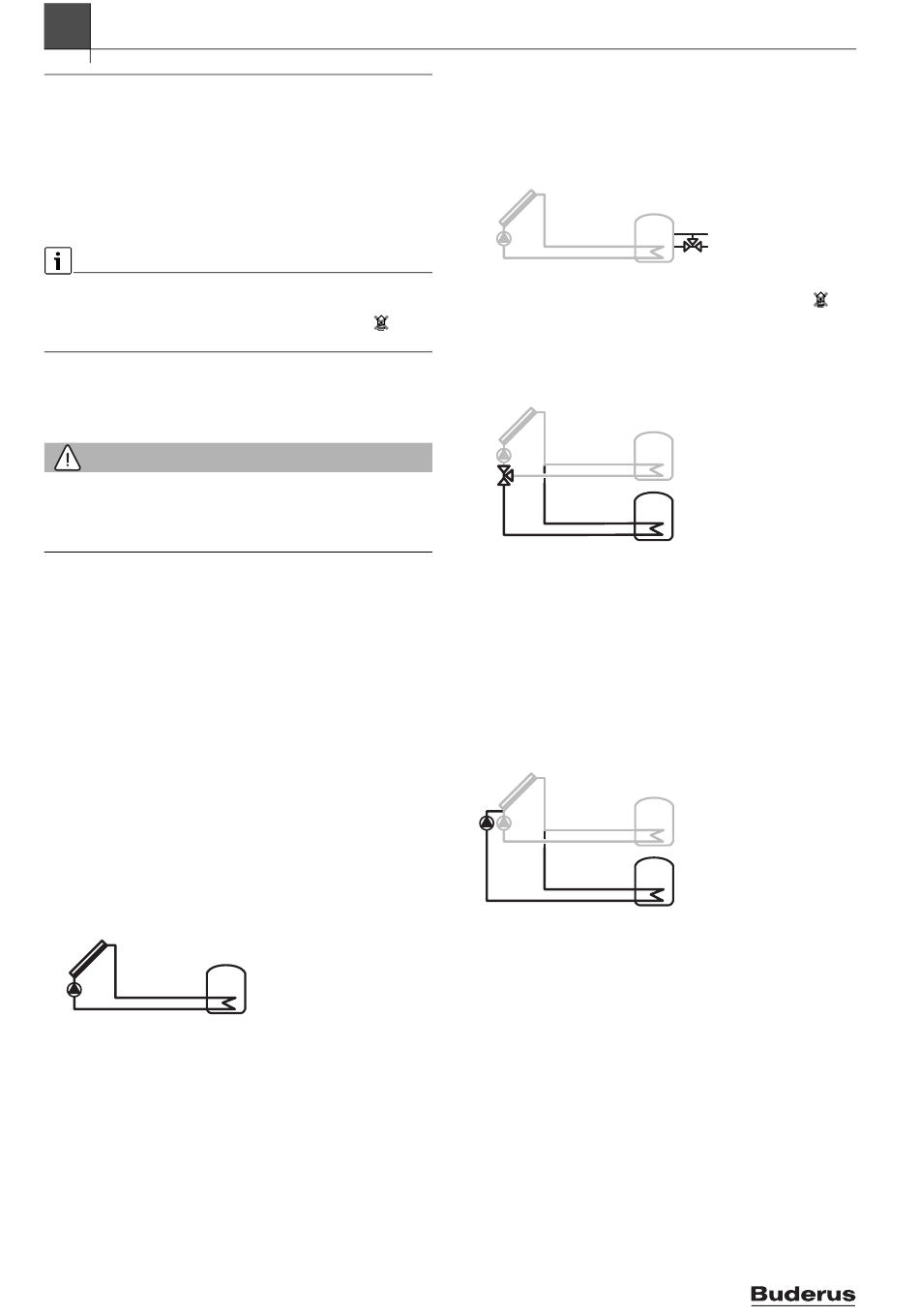

Angaben zum Produkt

2 Angaben zum Produkt
• Das Modul dient zur Ansteuerung der Aktoren (z. B. Pumpen) einer
Solaranlage, Umlade- oder Ladesystems.
• Das Modul dient zur Erfassung der für die Funktionen erforderlichen
Temperaturen.
• Das Modul ist für Energiesparpumpen geeignet.
• Konfiguration der Solaranlage mit einer Bedieneinheit mit BUS-
Schnittstelle EMS plus (nicht mit allen Bedieneinheiten möglich).
Funktionen und Menüpunkte, die wir in Kombination mit der Bediene
inheit HMC300/HMC310 einer Wärmepumpe nicht empfehlen,
sind in dieser Anleitung mit einem entsprechenden Symbol (
gekennzeichnet.
Die Kombinationsmöglichkeiten der Module sind aus den Anschlussplä-
nen ersichtlich.
2.1

Wichtige Hinweise zur Verwendung

WARNUNG:
Verbrühungsgefahr!
▶ Wenn Warmwassertemperaturen über 60 °C eingestellt werden oder
die thermische Desinfektion eingeschaltet ist, muss eine Mischvor-
richtung installiert werden.
Das Modul kommuniziert über eine EMS plus Schnittstelle mit anderen
EMS plus fähigen BUS-Teilnehmern.
• Das Modul darf ausschließlich an Bedieneinheiten mit BUS-Schnittstelle
EMS plus (Energie-Management-System) angeschlossen werden.
• Das Modul ist für die Kombination mit Wärmeerzeugern der Produkt-
serien GB112, GB132, GB135, GB142, GB152 nicht zugelassen.
• Innerhalb des BUS-Systems dürfen ausschließlich Produkte von
Buderus verwendet werden.
• Der Funktionsumfang ist von der installierten Bedieneinheit abhän-
gig. Genaue Angaben zu Bedieneinheiten entnehmen Sie dem Kata-
log, den Planungsunterlagen und der Webseite des Herstellers.
• Der Installationsort muss für die Schutzart gemäß den technischen
Daten des Moduls geeignet sein.
2.2

Beschreibung der Solarsysteme

Durch die Erweiterung eines Solarsystems mit Funktionen kann eine
Vielzahl von Solaranlagen realisiert werden. Beispiele für mögliche So-
laranlagen finden Sie bei den Anschlussplänen.
Solarsystem(1)
Basis Solarsystem für solare Warmwasserbereitung
• Wenn die Kollektortemperatur um die Einschalttemperaturdifferenz
höher ist als die Temperatur am Speicher unten, wird die Solarpumpe
eingeschaltet.
• Regelung des Volumenstroms (Match-Flow) im Solarkreis über eine
Solarpumpe mit PWM oder 0-10 V Schnittstelle (einstellbar).
• Überwachung der Temperatur im Kollektorfeld und im Speicher.
4
)
0 010 013 340-001
2.3

Beschreibung der Solarfunktionen

Durch Hinzufügen von Funktionen zum Solarsystem wird die gewünschte
Solaranlage zusammengestellt. Es können nicht alle Funktionen mitein-
ander kombiniert werden.
2.3.1 Heizungsunterstützung(A)
Solare Heizungsunterstützung mit Puffer- oder Kombispeicher (
• Wenn die Speichertemperatur um die Einschalttemperaturdifferenz
höher ist als die Rücklauftemperatur der Heizung, wird der Speicher
über das 3-Wege-Ventil in den Rücklauf eingebunden.
2.3.2

2. Speicher mit Ventil(B)

Speicher mit Vorrang-/ Nachrangregelung über 3-Wege-Ventil
• Vorrangspeicher wählbar (1. Speicher – oben, 2. Speicher – unten).
• Nur wenn der Vorrangspeicher nicht weiter aufgeheizt werden kann,
wird über das 3-Wege-Ventil die Speicherladung auf den Nachrang-
speicher umgeschaltet.
• Während der Nachrangspeicher geladen wird, wird die Solarpumpe
in einstellbaren Prüfintervallen für die Zeit der Prüfdauer ausgeschal-
tet, um zu prüfen, ob der Vorrangspeicher aufgeheizt werden kann
(Umschaltcheck).
2.3.3

2. Speicher mit Pumpe(C)

2. Speicher mit Vorrang-/ Nachrangregelung über 2. Pumpe
Funktion wie 2. Speicher mit Ventil(B), jedoch erfolgt die Vorrang- /
Nachrangumschaltung nicht über ein 3-Wege-Ventil, sondern über
die 2 Solarpumpen.
Die Funktion 2. Kollektorfeld(G) ist mit dieser Funktion nicht kombi-
nierbar.
SM200 – 6721819165 (2020/02)
