Prozessdaten
8.1
Prozessdaten-Mapping

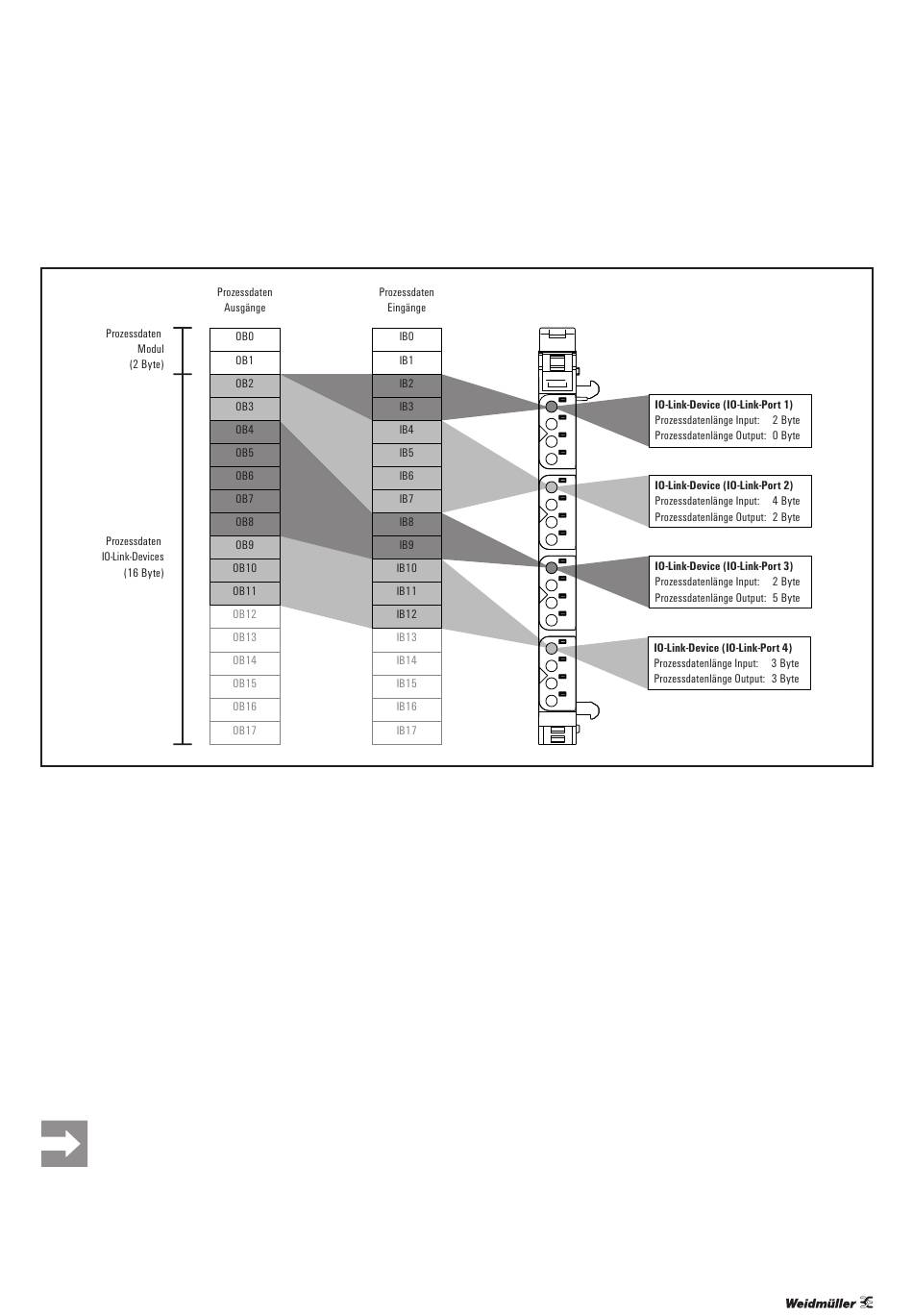

Beispiel: Prozessdaten-Mapping (Konfiguration: UR20-4COM-IOL-16BYTE-INOUT)
Die Prozessdatenlänge des UR20-4COM-IO-LINK-Moduls ist
einstellbar und kann an die jeweilige IO-Link-Device-Konfigu-
ration angepasst werden. Das Vorgehen bei der Anpassung
der Prozessdatenlänge hängt davon ab, welchen Feldbus-
koppler und welches Engineering-Tool Sie verwenden (s. Ka-
pitel 6).
Die jeweils ersten zwei Bytes der Eingangsdaten und der
Ausgangsdaten enthalten die Prozessdaten des Moduls.
Darauf folgen die Prozessdaten der angeschlossenen
IO-Link-Devices.
Das Mapping der Prozessdaten des einzelnen IO-Link-
Devices auf die Prozessdaten des Moduls wird durch die Pa-
rameter Prozessdatenlänge Input und Prozessdatenlänge Output des
jeweiligen IO-Link-Ports festgelegt.
Sie können das Mapping der Prozessdaten ausle-
sen (s. Abschnitt 6.9).
2547620000/04/03.2021
Handbuch Kommunikationsmodul UR20-4COM-IO-LINK
8 Prozessdaten | Prozessdaten-Mapping
