6.7 Inbetriebnahme mit Studio 5000
(EtherNet/IP)
Gerätebeschreibende Dateien installieren
▶ Starten Sie Studio 5000.
▶ Laden Sie die Archivdatei von der Weidmüller Website
herunter und entpacken Sie diese Archivdatei.
▶ Wählen Sie im Menü Tools der Studio 5000-Software die
Option EDS-Hardware-Installation Tool
▶ Folgen Sie der Installationsroutine.
IO-Link-Master mit Studio 5000 einbinden
▶ Starten Sie Studio 5000.
▶ Erstellen Sie ein neues Projekt oder öffnen Sie ein beste-
hendes Projekt.
▶ Konfigurieren Sie die Steuerung und das Netzwerk wie
gewohnt.
▶ Stellen Sie eine Verbindung zur Steuerung her.
(Go Online).
Wenn Ihr Projekt nicht mit dem Projekt auf der Steuerung
übereinstimmt, laden Sie stattdessen Ihr Projekt auf die Steu-
erung (Download) oder übernehmen Sie das Projekt von
der Steuerung in Studio 5000 (Upload). In beiden Fällen
muss sich die Steuerung im Programmiermodus befinden.
Der Download eines Projekts von Studio 5000
auf die Steuerung überschreibt ein vorhandenes
Projekt auf der Steuerung unwiderruflich.
▶ Fügen Sie die u-remote-Station wie gewohnt hinzu.
Feldbuskoppler und Modul werden mit der Standard-Prozess-
datenbreite hinzugefügt. Üblicherweise passt diese Prozess-
datenbreite nicht zur vorliegenden IO-Link-Device-Konfigura-
tion.
Sie können die Prozessdatenlänge des Moduls durch
eine Abfolge von azyklische Schreibzugriffen an Ihre
IO-Link-Device-Konfiguration anpassen. Die folgenden Be-
schreibungen zeigen beispielhaft das Vorgehen mit RSNet-
worx for EtherNet/IP. Alternativ können Sie die Schreibzugriffe
mit dem MSG-Funktionsbaustein als generische CIP-Nach-
richten umsetzen.
▶ Wechseln Sie in den RUN-Modus.
▶ Starten Sie RSNetworx for EtherNet/IP.
▶ Scannen Sie das Netzwerk.
▶ Rechtsklicken Sie auf den Feldbuskoppler.
▶ Klicken Sie im Kontextmenü auf Class Instance Editor.
▶ Lesen Sie die Warnmeldung und bestätigen Sie mit Yes.
Der Class Instance Editor wird geöffnet.
2547620000/04/03.2021

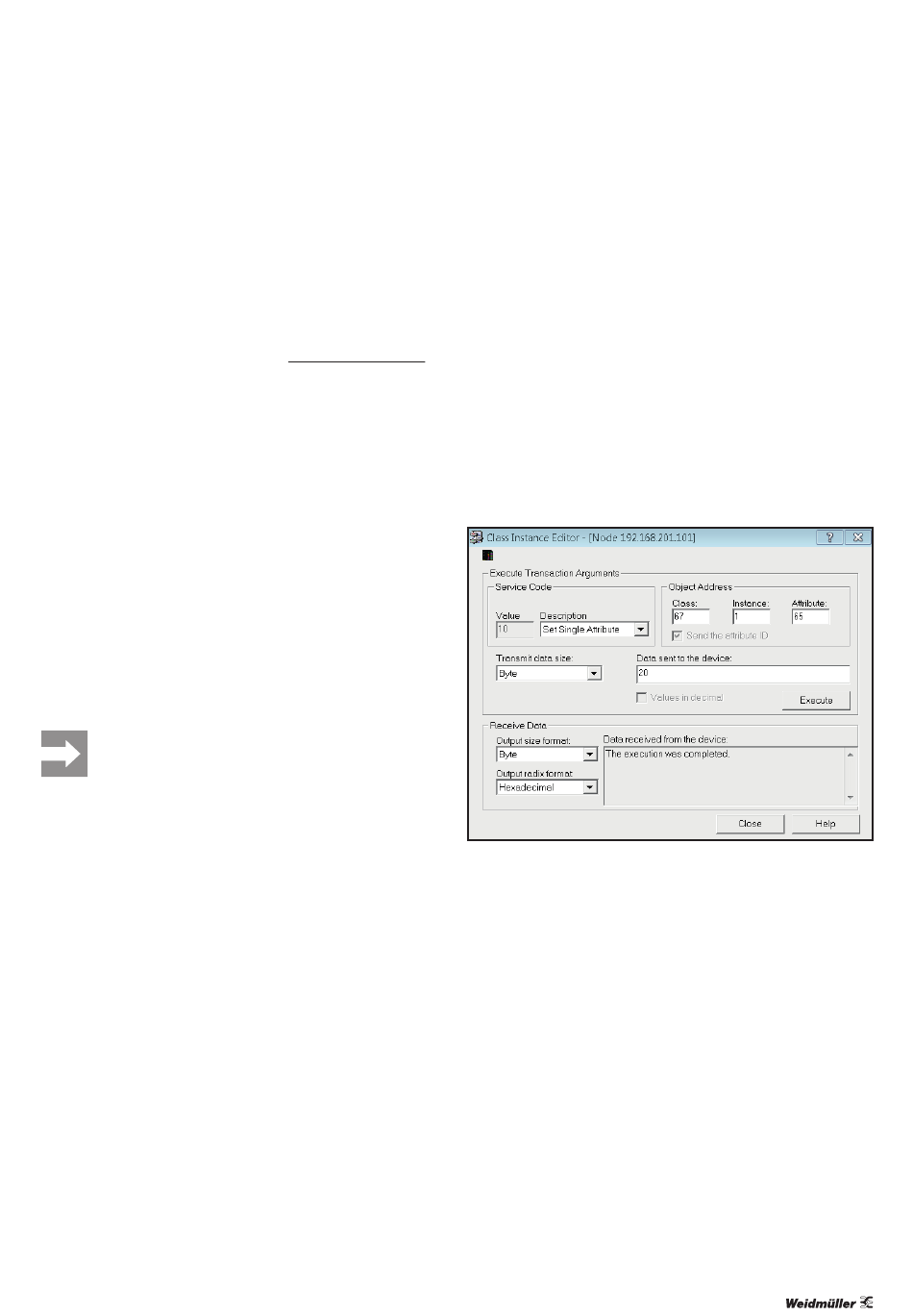

Ändern Sie die Länge der Eingangsdaten des Moduls:
▶ Wählen Sie den Service Code Set Single Attribute (10)
▶ Stellen Sie die Objektadressparameter als Hexadezimal-
zahlen ein.
– Class: 67 (Modulparameter)
– Instance: Steckplatz des UR20-4COM-IO-LINK-Moduls
– Attribute: 65 (Länge Eingangsdaten)
▶ Wählen Sie Byte in der Dropdownliste Transmit data
size.
▶ Ermitteln Sie die erforderliche Länge der Eingangsdaten
des UR20-4COM-IO-LINK-Moduls, indem Sie die Länge
der Eingangsdaten der angeschlossenen IO-Link-Devices
sowie 2 Status-Bytes für das Modul addieren.
▶ Tragen Sie den ermittelten Wert als Hexadezimalzahl in
das Textfeld Data sent to the device ein.
▶ Klicken Sie Execute, um die Transaktion auszulösen.
Länge der Eingangsdaten des Moduls ändern
Ändern Sie die Länge der Ausgangsdaten des Moduls:
▶ Wählen Sie den Service Code Set Single Attribute (10)
▶ Stellen Sie die Objektadressparameter als Hexadezimal-
zahlen ein.
– Class: 67 (Modulparameter)
– Instance: Steckplatz des UR20-4COM-IO-LINK-Moduls
– Attribute: 66 (Länge Ausgangsdaten)
▶ Wählen Sie Byte in der Dropdownliste Transmit data
size.
▶ Ermitteln Sie die erforderliche Länge der Ausgangsdaten
des UR20-4COM-IO-LINK-Moduls, indem Sie die Länge
der Ausgangsdaten der angeschlossenen IO-Link-Devices
sowie 2 Steuer-Bytes für das Modul addieren.
▶ Tragen Sie den ermittelten Wert als Hexadezimalzahl in
das Textfeld Data sent to the device ein.
▶ Klicken Sie Execute, um die Transaktion auszulösen.
