IO-Link-Device mit SIMATIC Manager einbinden
Ein IO-Link-Device wird über die geeignete Parametrierung
des zugehörigen IO-Link-Ports eingebunden.
▶ Doppelklicken Sie in der Baugruppenliste auf das Modul.
Das Fenster Eigenschaften UR20-4COM-IO-LINK wird
geöffnet.
▶ Wählen Sie die Registerkarte Parameter.
▶ Setzen Sie den Parameter Betriebsmodus des IO-Link-Ports
auf den Wert IO-Link.
▶ Setzen Sie die Parameter Prozessdatenlänge Input und Prozess-
datenlänge Output jeweils auf den Wert auto.
▶ Ändern Sie weitere Parameter wie gewünscht.
▶ Sichern Sie die Einstellung durch Klick auf OK.
Alle Einstellungen werden erst wirksam, nachdem
sie in die Baugruppe geladen worden sind.
2547620000/04/03.2021
6.5
Gerätebeschreibende Dateien installieren
▶ Öffnen Sie in der Projektansicht: Extras/Gerätebe-
schreibungsdateien (GSD) verwalten
▶ Wählen Sie das Verzeichnis, in dem Sie die gerätebe-
schreibenden Dateien abgelegt haben.
Die verfügbaren Dateien werden angezeigt.

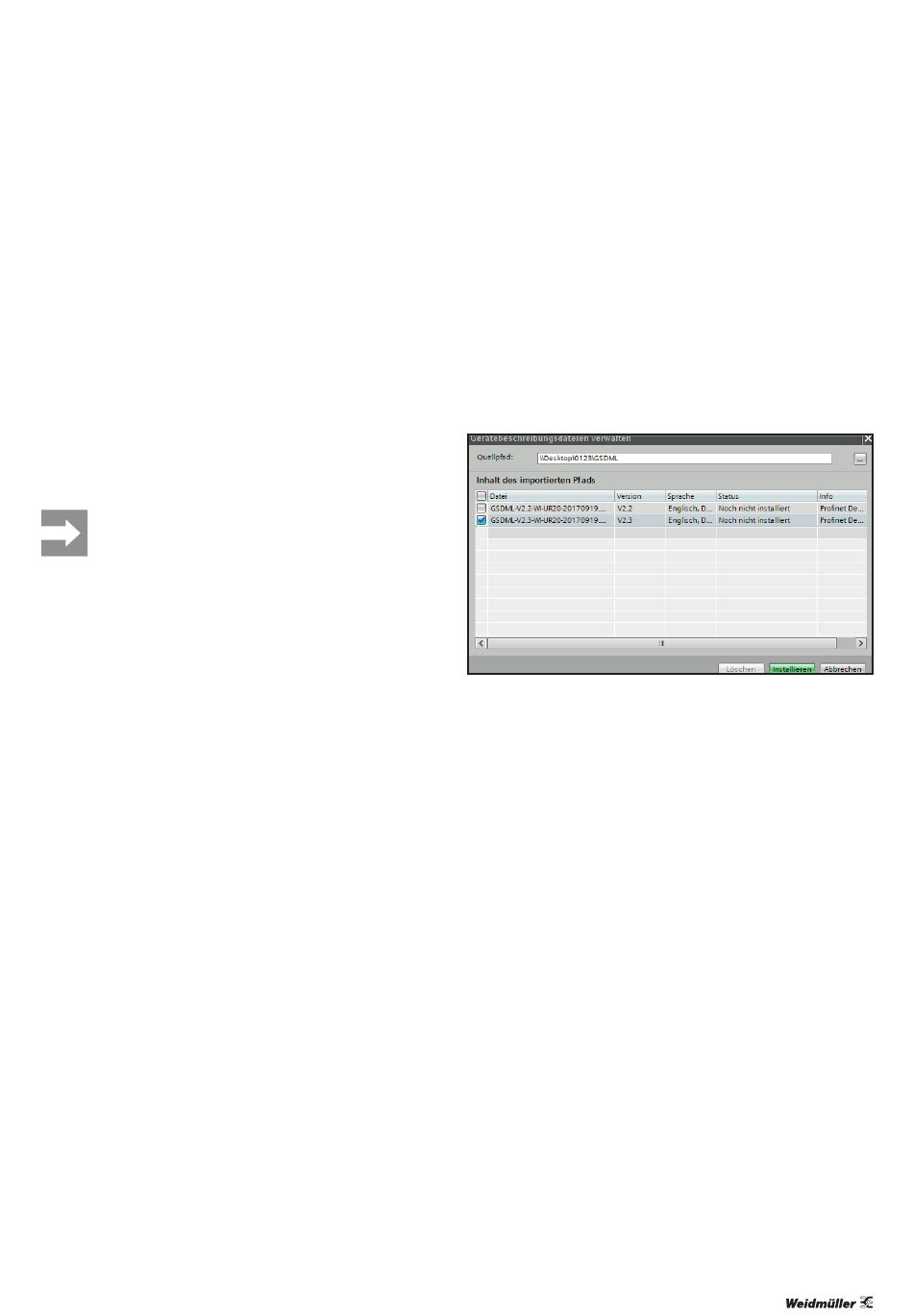

GSD(-ML)-Datei auswählen
▶ Markieren Sie die Dateien, die Sie installieren wollen.
▶ Klicken Sie auf Installieren.
▶ Wenn die Installation beendet ist, klicken Sie auf Schlie-
ßen.
Der Hardware-Katalog wird automatisch aktualisiert. Im
Hardware-Katalog werden jetzt die Geräte der aktuellen gerä-
tebeschreibenden Datei aufgelistet.
