6 Inbetriebnahme | I&M-Funktionen

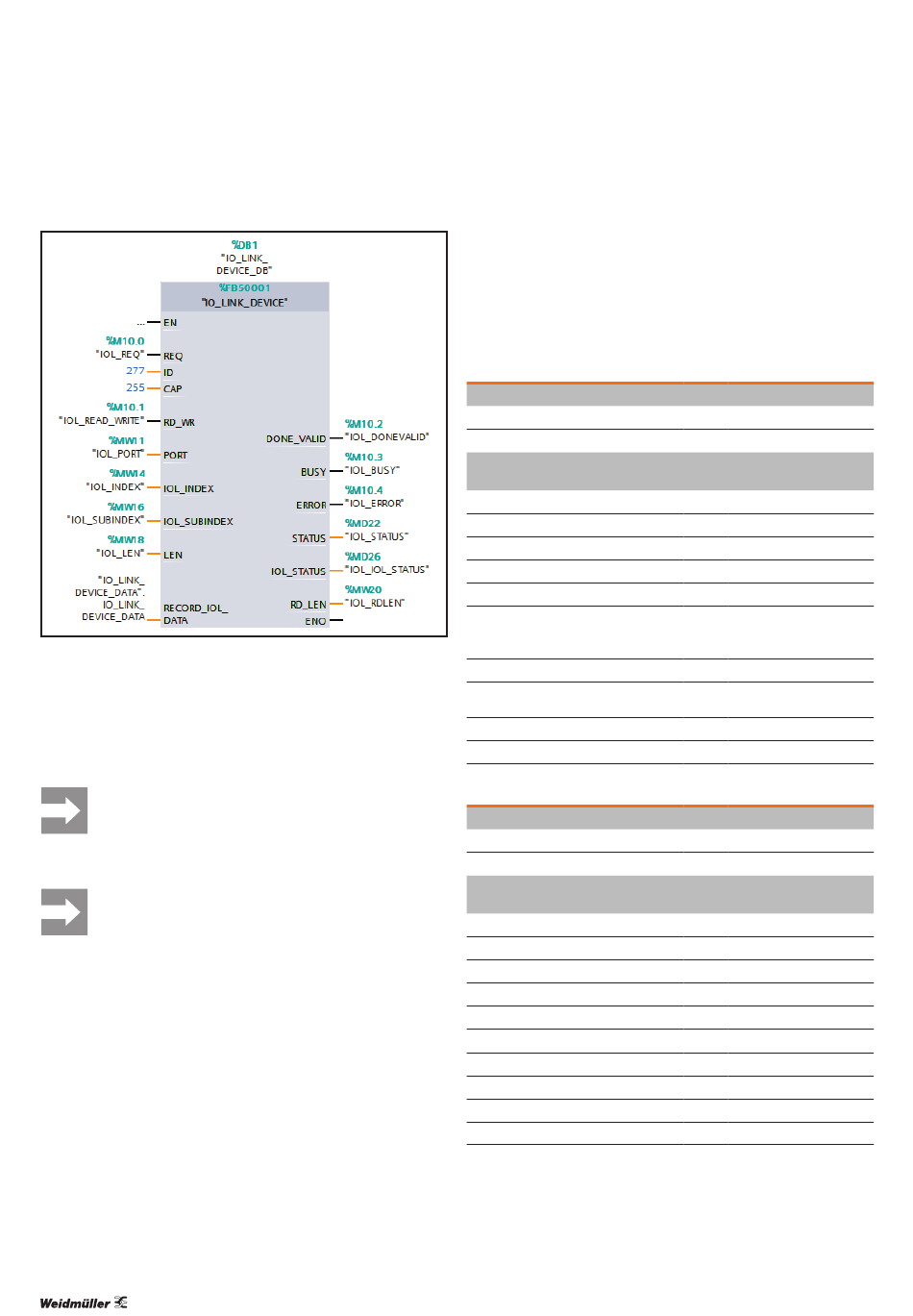

Funktionsbaustein „IO_LINK_DEVICE" (TIA Portal)
▶ Erstellen Sie eine Beobachtungs- und Forcetabelle mit
den Eingangsparametern und Ausgangsparametern des
Funktionsbausteins.
▶ Forcen Sie die Variablen für die Eingangsparameter auf
die gewünschten Werte.
Bei S7-300/400 CPUs verwenden Sie als ID
die logische Anfangsadresse der Eingänge des
Moduls.
Bei S7-1200/1500 CPUs verwenden Sie als ID
die Hardwareadresse des Moduls.
Verwenden Sie für PORT die Nummer des
IO-Link-Ports, nicht die Nummer des Kanals.
▶ Erzeugen Sie eine steigende Flanke an REQ, um die
Datenübertragung zu starten.
Die Bearbeitung des Funktionsbausteins dauert mehrere
SPS-Zyklen. Während der Bearbeitung ist der Ausgang BUSY
auf 1.
Nach erfolgreicher Bearbeitung wechselt der Ausgang BUSY
auf 0. Der Ausgang DONE_VALID wechselt auf 1. Beim
Lesezugriff werden die gelesenen Daten im Datenbaustein
angezeigt.
40
6.12 I&M-Funktionen
Das Lesen und Schreiben kann über die Funktionsblöcke
RDREC (SFB52) und WRREC (SFB53) in STEP 7 realisiert
werden.
I&M 0: Basic
Protokoll
PROFIBUS
PROFINET
Datenobjekt
MANUFACTURER_ ID
ORDER_ID
SERIAL_NUMBER
HARDWARE_REVISION
SOFTWARE_REVISION
REVISION_COUNTER
PROFILE_ID
PROFILE_SPECI-
FIC_TYPE
IM_VERSION
IM_SUPPORTED
I&M 99: IOL-M directory
Protokoll
PROFIBUS
PROFINET
Datenobjekt
Version
Profile_Version
Feature_Support
Num_of_Ports
REF_Port_Config
REF_IO_Mapping
REF_iPar_directory
REF_IOL_M
Number_of_cap
Index_cap1
Handbuch Kommunikationsmodul UR20-4COM-IO-LINK
CAP-ID FI-Index
227 oder 255 65000
45040 (0xAFF0) –
Länge
Zugriff Default / Beschreibung
[Byte]
2 Read 0x0134 (Weidmüller)
20 Read Order number of module
16 Read Defined in production process
2 Read Hardware revision of device
4 Read Software revision of device
2 Read Incremented for every static stored
parameter change on IO-Link-Master
(e.g. Device Name or IP-Address)
2 Read 0x4E00 (IO-Link-Master)
2 Read 0x0000
2 Read 0x0101 (I&M Version 1.1)
2 Read 0x0001 (Profile specific)
CAP-ID FI-Index
227 oder 255 65099
45155 (0xB063) –
Länge
Zugriff Default / Beschreibung
[Byte]
1 Read 0x09 (IO-Link Version 1.1)
1 Read 0x01 (IO-Link Profile Version 1.0)
4 Read 0x00000000 (unterstützte Features)
1 Read 0x04 (Anzahl IO-Link-Ports)
1 Read 0xDC (Referenz Portkonfiguration)
1 Read 0xDE (Referenz Get IO-Mapping)
1 Read 0xDF (Referenz iPar-Verzeichnis)
1 Read 0xDD (Referenz IOL-M-Parameter)
1 Read 0x01 (Anzahl Client Access Points)
1 Read 0xE3 (IOL_CALL: Client Access Point 1)
