6 Inbetriebnahme | Inbetriebnahme mit TIA-Portal (PROFINET)

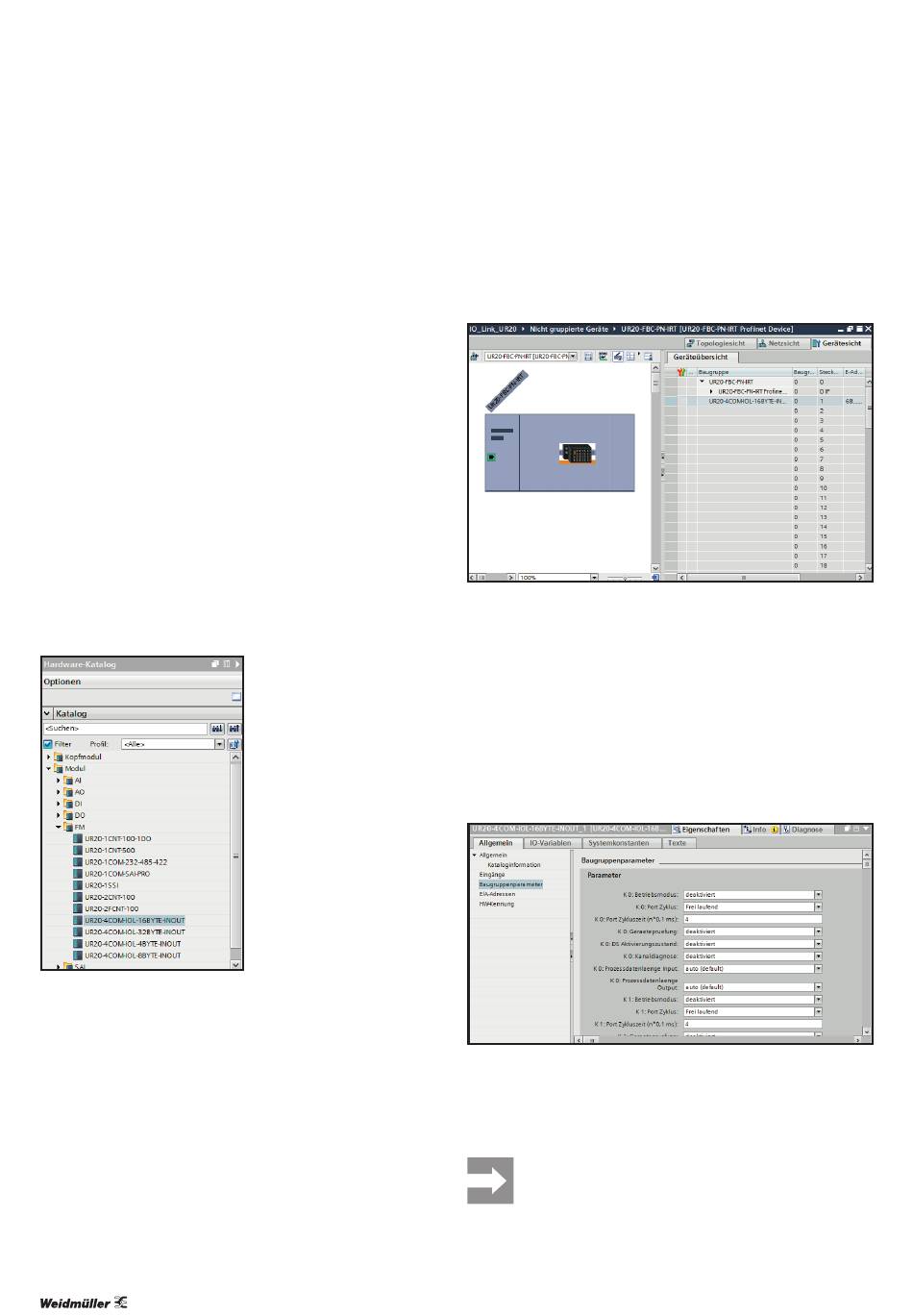

IO-Link-Master mit TIA-Portal einbinden
▶ Starten Sie das TIA-Portal.
▶ Erstellen Sie ein neues Projekt oder öffnen Sie ein beste-
hendes Projekt.
▶ Konfigurieren Sie die Steuerung und das Netzwerk wie
gewohnt.
▶ Fügen Sie den passenden u-remote Feldbuskoppler zum
Subnetz hinzu.
▶ Klicken Sie im Hardwarekonfigurator auf das Icon für den
Feldbuskoppler.
Die Geräteübersicht wird angezeigt.
▶ Klicken Sie in der Geräteübersicht auf den Steckplatz, an
dem Sie den IO-Link-Master hinzufügen wollen.
Die gerätebeschreibenden Dateien unterstützen verschie-
dene Konfigurationen für das UR20-4COM-IO-LINK-Modul.
Die Konfigurationen unterscheiden sich in der Länge der
Prozessdaten für die angeschlossenen IO-Link-Devices,
z. B. 16 Byte Eingangsdaten und 16 Byte Ausgangsdaten
für IO-Link-Devices beim Modul UR20-4COM-IOL-16BYTE-
INOUT.
Modul mit passender Prozessdatenlänge wählen
▶ Ermitteln Sie die erforderliche Prozessdatenlänge des
IO-Link-Masters, indem Sie die Länge der Eingangsdaten
und Ausgangsdaten der angeschlossenen IO-Link-Devices
addieren.
▶ Wählen Sie im Hardware-Katalog das UR20-4COM-IO-
Link-Modul mit einer Prozessdatenlänge gleich oder grö-
ßer der erforderlichen Länge.
26
▶ Doppelklicken Sie auf das Modul oder ziehen Sie es in die
Geräteübersicht.
Das Modul wird in der Geräteübersicht angezeigt.
IO-Link-Master mit TIA-Portal zufügen (Beispiel: PROFINET)
IO-Link-Port mit TIA-Portal parametrieren
Die IO-Link-Ports werden über die Parameter des
IO-Link-Masters parametriert. Eine Übersicht über alle Para-
meter finden Sie in Abschnitt 4.6.
▶ Wählen Sie in der Geräteübersicht das Modul aus.
▶ Wählen Sie im Inspektorfenster die Registerkarte Allge-
mein.
▶ Wählen Sie Baugruppenparameter.
Die Liste aller Parameter wird angezeigt.
Modulparameter editieren
▶ Klicken Sie auf den Parameter, den Sie ändern wollen und
wählen Sie die gewünschte Einstellung.
▶ Ändern Sie auf diese Weise alle gewünschten Parameter.
Handbuch Kommunikationsmodul UR20-4COM-IO-LINK
Alle Einstellungen werden erst wirksam, nachdem
sie in die Baugruppe geladen worden sind.
