6 Inbetriebnahme | Inbetriebnahme mit SIMATIC Manager (PROFINET)
IO-Link-Master mit SIMATIC Manager einbinden
▶ Starten Sie den SIMATIC Manager.
▶ Erstellen Sie ein neues Projekt oder öffnen Sie ein beste-
hendes Projekt.
▶ Konfigurieren Sie die Steuerung und das Netzwerk wie
gewohnt.
▶ Fügen Sie den passenden u-remote Feldbuskoppler zum
Subnetz hinzu.
▶ Klicken Sie im Hardwarekonfigurator auf das Icon für den
Feldbuskoppler.
Im unteren Teil des Fensters wird die Baugruppenliste ange-
zeigt.
▶ Klicken Sie in der Baugruppenliste auf den Steckplatz, an
dem Sie den IO-Link-Master hinzufügen wollen.
Die gerätebeschreibenden Dateien unterstützen verschie-
dene Konfigurationen für das UR20-4COM-IO-LINK-Modul.
Die Konfigurationen unterscheiden sich nur in der Länge
der Prozessdaten für die angeschlossenen IO-Link-Devices,
z. B. 16 Byte Eingangsdaten und 16 Byte Ausgangsdaten
für IO-Link-Devices bei der Konfiguration UR20-4COM-IOL-
16BYTE-INOUT.
Modul mit passender Prozessdatenlänge wählen
▶ Ermitteln Sie die erforderliche Prozessdatenlänge des
IO-Link-Masters, indem Sie die Länge der Eingangsdaten
und Ausgangsdaten der angeschlossenen IO-Link-Devices
addieren.
▶ Wählen Sie im Gerätekatalog das UR20-4COM-IO-LINK-
Modul mit einer Prozessdatenlänge gleich oder größer
der erforderlichen Länge.
▶ Doppelklicken Sie auf das Modul oder ziehen Sie es in die
Baugruppenliste.
Das Modul wird in der Baugruppenliste angezeigt.
24

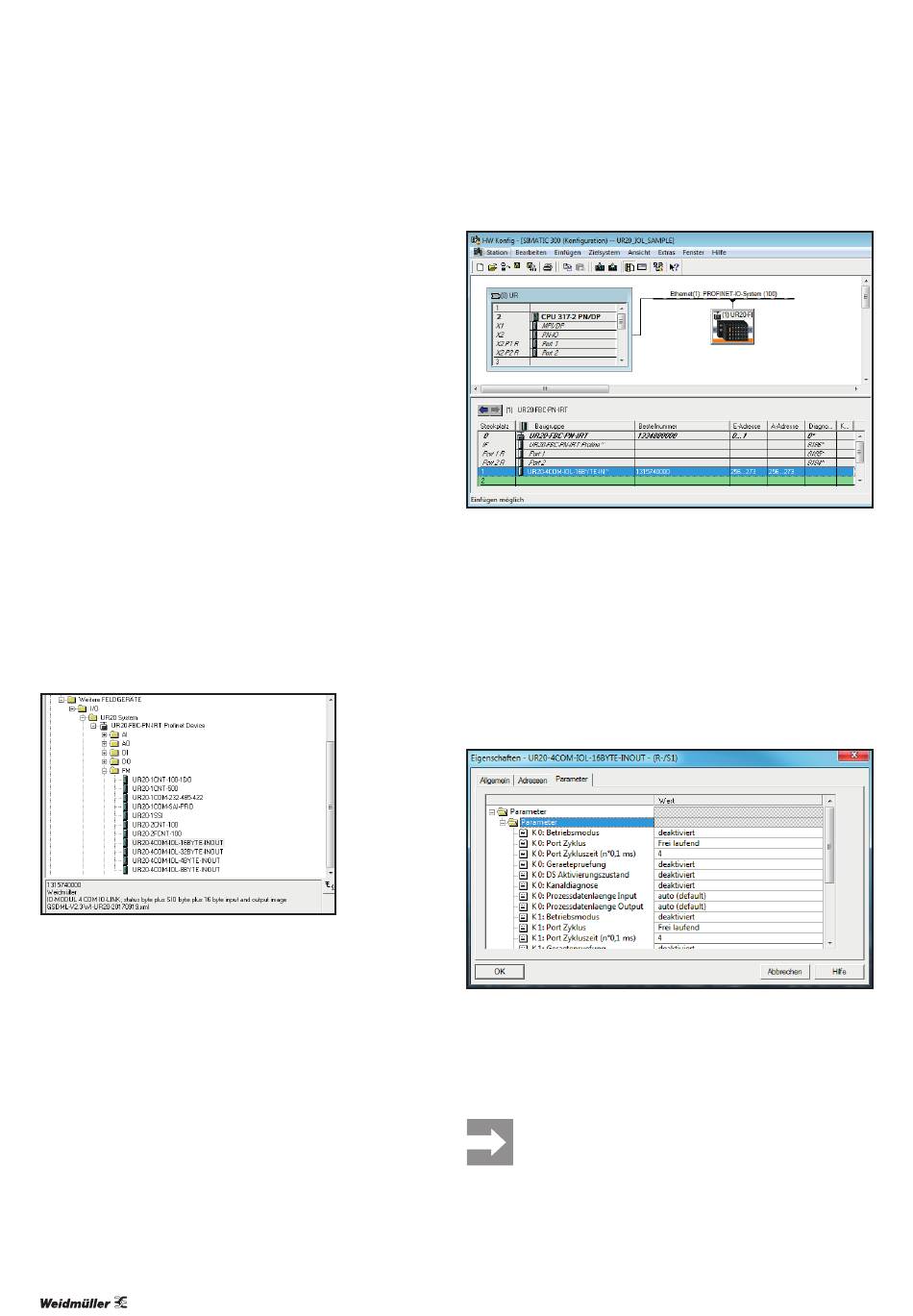

IO-Link-Master im SIMATIC Manager zufügen (Beispiel: PROFINET)
IO-Link-Port mit SIMATIC Manager parametrieren
Die IO-Link-Ports werden über die Parameter des
IO-Link-Masters parametriert. Eine Übersicht über alle Para-
meter finden Sie in Abschnitt 4.6.
▶ Doppelklicken Sie in der Baugruppenliste auf das Modul.
Das Fenster Eigenschaften UR20-4COM-IO-LINK wird
geöffnet.
▶ Wählen Sie die Registerkarte Parameter.
Die Liste aller Parameter wird angezeigt.
Modulparameter editieren
▶ Klicken Sie auf den Parameter, den Sie ändern wollen
und wählen Sie die gewünschte Einstellung.
▶ Ändern Sie auf diese Weise alle gewünschten Parameter.
▶ Sichern Sie die Einstellung durch Klick auf OK.
Handbuch Kommunikationsmodul UR20-4COM-IO-LINK
Alle Einstellungen werden erst wirksam, nachdem
sie in die Baugruppe geladen worden sind.
