4 Modulbeschreibung | Anschlüsse
4.2 Anschlüsse

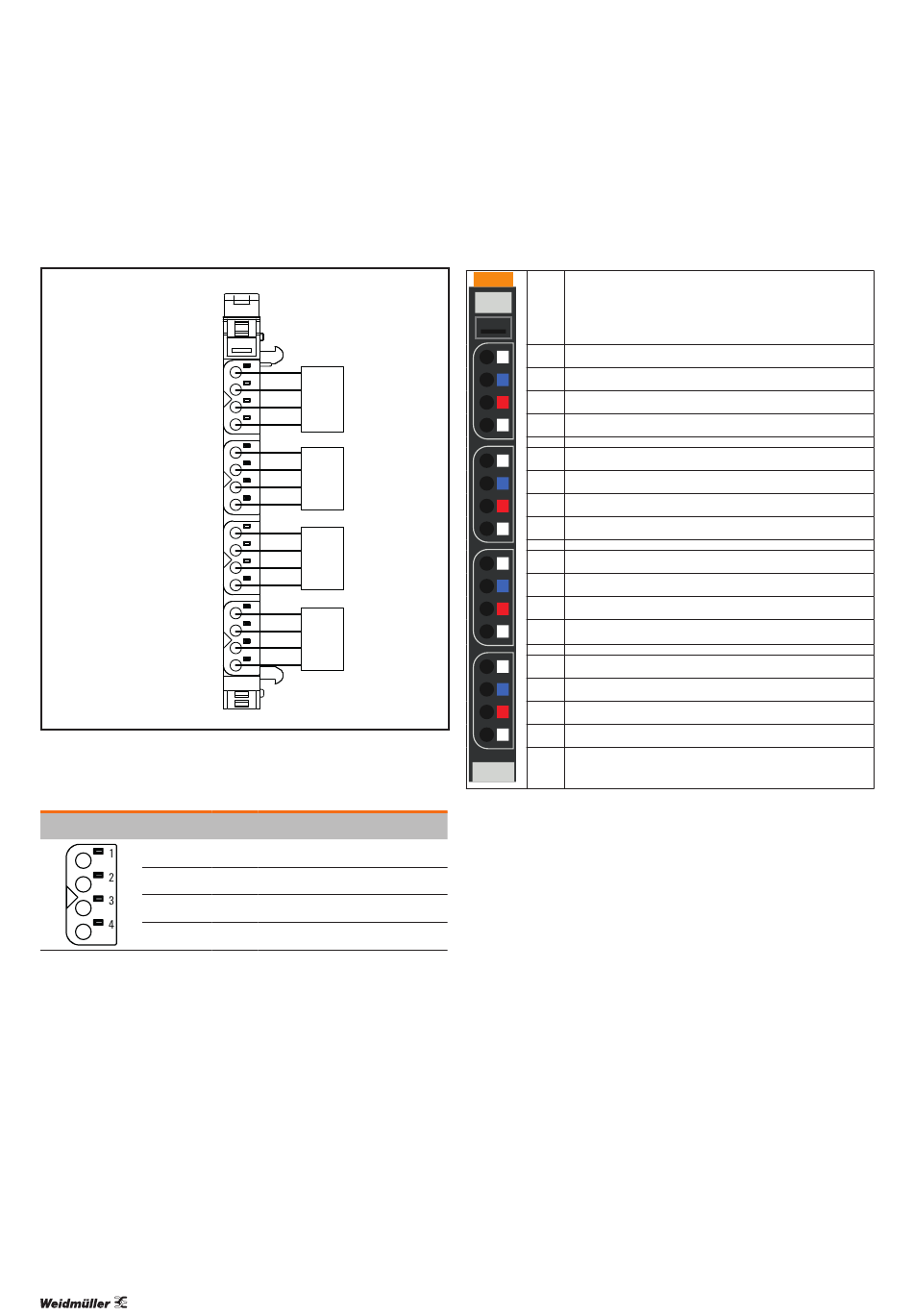

Anschlussbild UR20-4COM-IO-LINK
Ein Steckverbinder entspricht einem IO-Link-Port vom Typ A.
Steckverbinder Anschluss Signal Funktion
1
2
3
4
Eine Beschreibung, wie IO-Link-Devices für beide Portklassen
und Standardfeldgeräte an das Modul angeschlossen wer-
den, finden Sie in Kapitel 5.
12
4 IO LINK
1
C/Q 1
2
L– 1
IO-LINK
1
Device
3
L+ 1
4
DI 1
1
C/Q 2
2
L– 2
IO-LINK
2
Device
3
L+ 2
4
DI 2
1
C/Q 3
2
L– 3
IO-LINK
3
Device
3
L+ 3
4
DI 3
1
C/Q 4
2
L– 4
IO-LINK
4
3 Device
L+ 4
4
DI 4
C/Q IO-Link-Kommunikation
L- GND IN
L+ 24 V DC IN
DI Digitaler Eingang (Typ 1)
Handbuch Kommunikationsmodul UR20-4COM-IO-LINK
4.3

LED-Anzeigen

Status-LED Modul
Grün: Kommunikation auf Systembus
4 IO LINK
Rot: Störungsmeldung
1.1 Gelb: Status COM 1
1.2 Rot: Fehler IO-Link-Port 1
1.4 Gelb: Status DI 1
2.1 Gelb: Status COM 2
2.2 Rot: Fehler IO-Link-Port 2
2.4 Gelb: Status DI 2
3.1 Gelb: Status COM 3
3.2 Rot: Fehler IO-Link-Port 3
3.4 Gelb: Status DI 3
4.1 Gelb: Status COM 4
4.2 Rot: Fehler IO-Link-Port 4
4.4 Gelb: Status DI 4
LED-Anzeigen UR20-4COM-IO-LINK
