Elektrische Verdrahtung

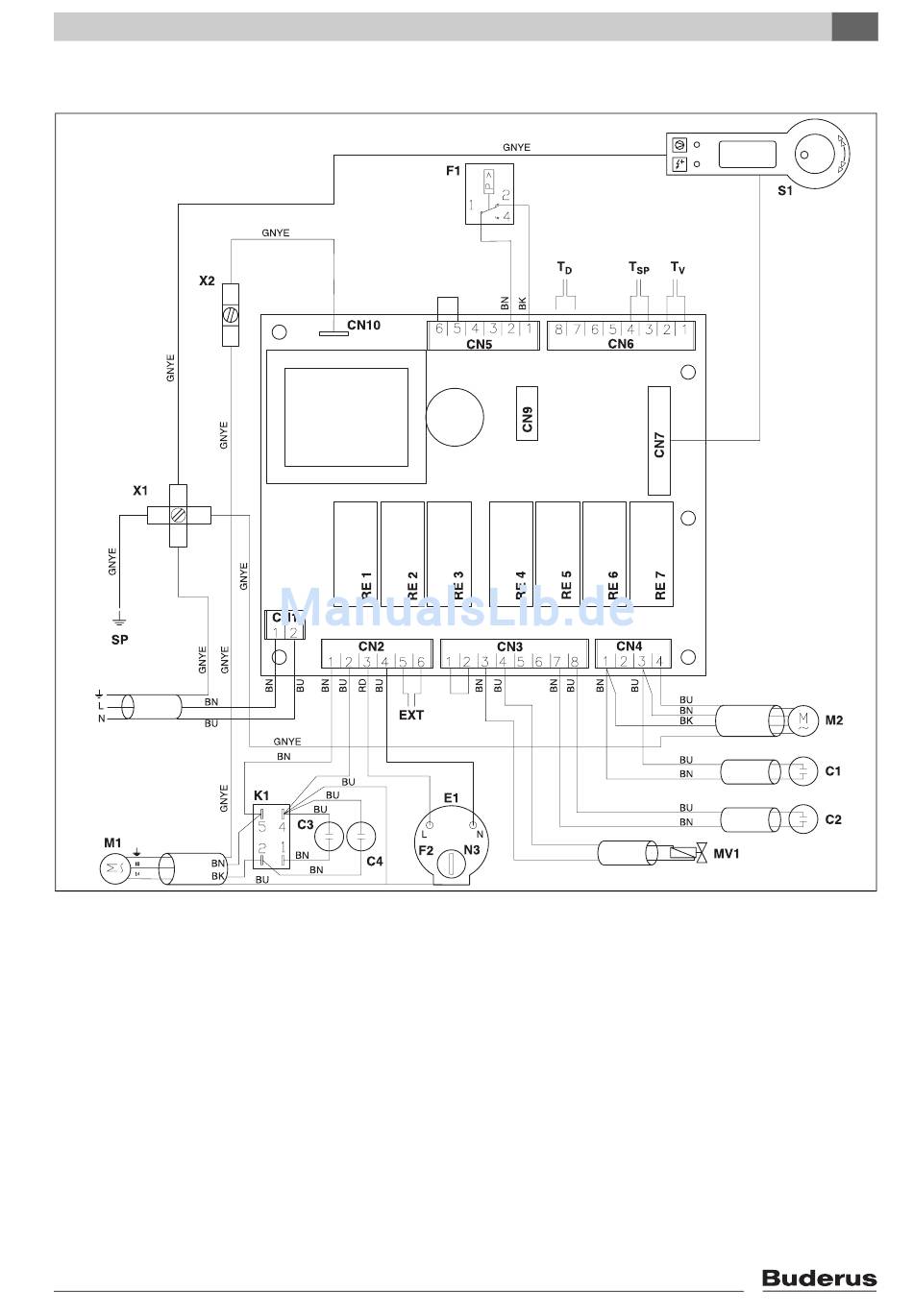

Bild 7
C1 Kondensator Gebläse (Betrieb)
C2 Kondensator Gebläse (Geschwindigkeit)
C3 Kondensator Kompressor (Start)
C4 Kondensator Gebläse (Betrieb)
CN1..10Klemmleisten
EXT externer Heizkessel (Ausgang 230 V AC, 10 A)
E1 Elektroheizung
F1 Hochdruckpressostat
F2 Überhitzungspressostat
K1 Anlassrelais Kompressor
MV1 Magnetventil (nur bei WPT 270 MA und WPT 270 M2A)
M1 Kompressor
M2 Gebläse
N3 Thermostat Elektroheizung
RE1...7Mikroprozessoren
SP Speicher
S1 Schaltpaneel
Logatherm – 6 720 619 855 (2011/07)
T externer Temperaturfühler (NTC)
D
T interner Temperaturfühler Speicher
SP
T Temperaturfühler Verdampfer
V
X1,2 Klemmreihe
