Montage
Ventil in umgekehrter Reihenfolge der Demontage montieren. Dabei müssen die in den
folgenden Abschnitten gegebenen Hinweise beachtet werden.

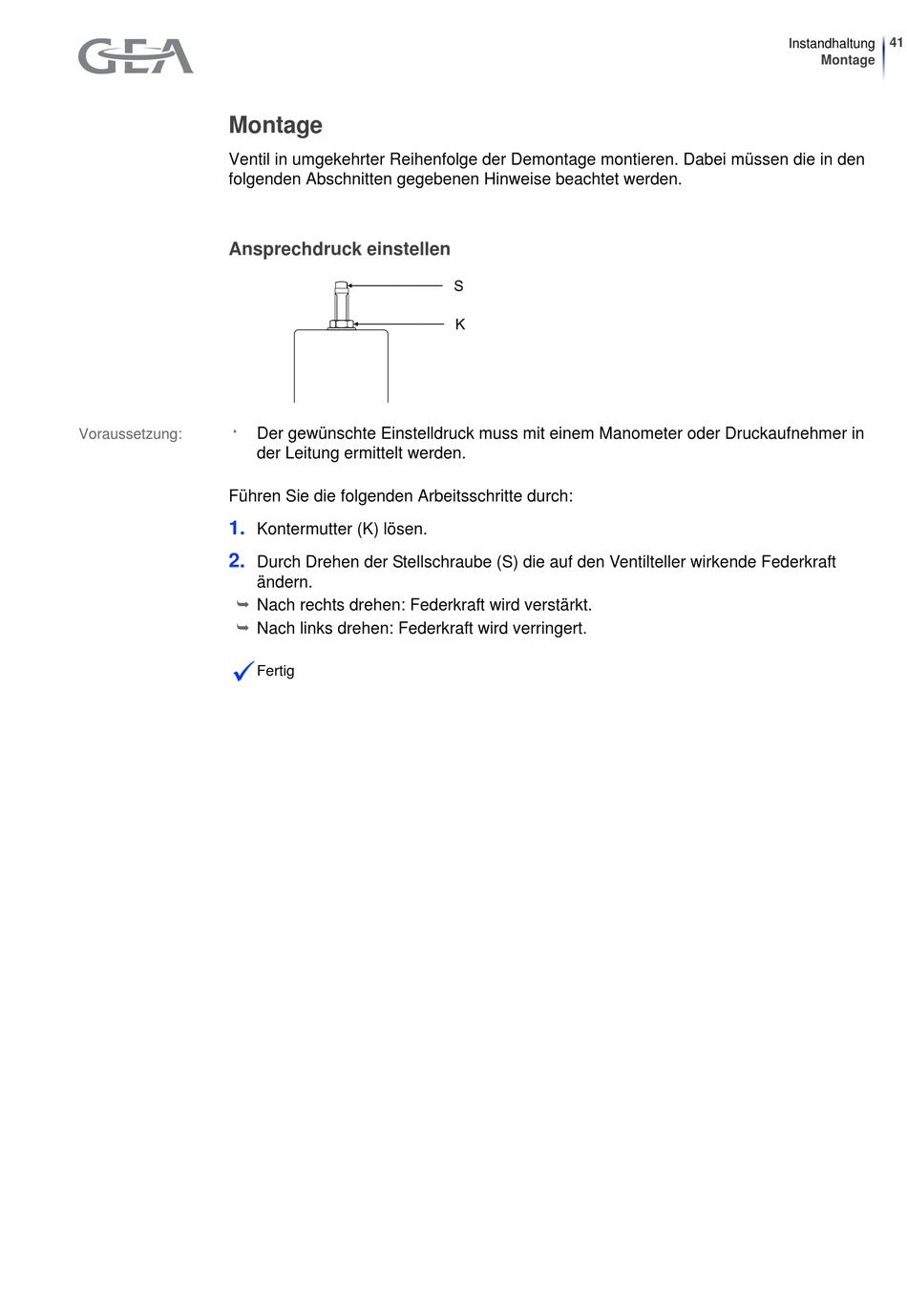

Ansprechdruck einstellen
Voraussetzung:
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Der gewünschte Einstelldruck muss mit einem Manometer oder Druckaufnehmer in
der Leitung ermittelt werden.
Kontermutter (K) lösen.
Durch Drehen der Stellschraube (S) die auf den Ventilteller wirkende Federkraft
ändern.
Nach rechts drehen: Federkraft wird verstärkt.
Nach links drehen: Federkraft wird verringert.
Fertig
