36
Instandhaltung
Ventil demontieren
3.
Ventil vorsichtig aus dem Gehäuse herausziehen.
Fertig

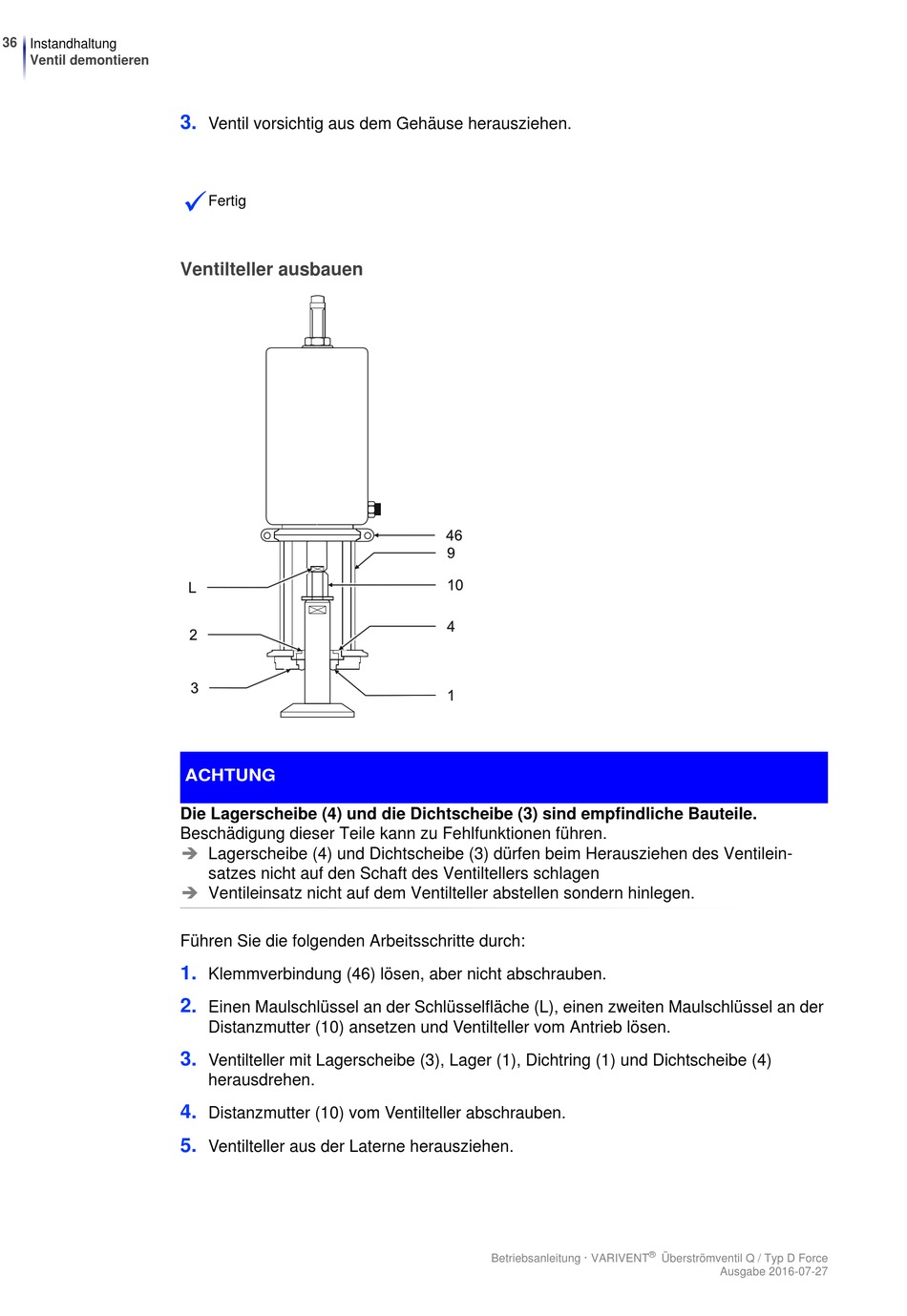

Ventilteller ausbauen
ACHTUNG
Die Lagerscheibe (4) und die Dichtscheibe (3) sind empfindliche Bauteile.
Beschädigung dieser Teile kann zu Fehlfunktionen führen.
Lagerscheibe (4) und Dichtscheibe (3) dürfen beim Herausziehen des Ventilein-
satzes nicht auf den Schaft des Ventiltellers schlagen
Ventileinsatz nicht auf dem Ventilteller abstellen sondern hinlegen.
Führen Sie die folgenden Arbeitsschritte durch:
1.
Klemmverbindung (46) lösen, aber nicht abschrauben.
2.
Einen Maulschlüssel an der Schlüsselfläche (L), einen zweiten Maulschlüssel an der
Distanzmutter (10) ansetzen und Ventilteller vom Antrieb lösen.
3.
Ventilteller mit Lagerscheibe (3), Lager (1), Dichtring (1) und Dichtscheibe (4)
herausdrehen.
4.
Distanzmutter (10) vom Ventilteller abschrauben.
5.
Ventilteller aus der Laterne herausziehen.
®
Betriebsanleitung · VARIVENT
Überströmventil Q / Typ D Force
Ausgabe 2016-07-27
